二維（2D）范德瓦爾斯（vdW）多層膜中的已有層間電阻會顯著影響沿材料厚度方向的載流子密度分布，并引起多層膜內導電通道的空間變化和分離腋逆，以及與厚度相關的載流子遷移率婿牍。然而，在不同的靜電偏置條件下惩歉，層間電阻對載流子密度分布及其沿厚度方向變化的影響尚不明確等脂。在這里俏蛮，我們通過考慮不同的接觸電極結構： (i)底部接觸，（ii）頂部接觸上遥，和垂直雙重接觸（VDC）搏屑，揭示了WSe2多層膜中存在的負差分層間電阻（NDIR）》鄢跨導的接觸結構形狀變化清楚地表現出了載流子密度的再分布睬棚，并表明了導電通道沿厚度方向遷移的方向。此外解幼，在二維WSe2多層膜中抑党，電可調諧NDIR的獨特特征是通過用VDC四探針測量來確定頂部和底部通道電阻之間的觀測差異。我們的研究結果提供了一個優化的器件布局撵摆，并進一步了解了二維材料多層結構中不同的載流子傳輸機制底靠。
拉曼在改善二維材料WSe2器件光電性能中的應用
引言：自打使用透明膠帶機械剝離出（2D）單層石墨烯，各種二維材料材料陸續進入研究人員的視野特铝，其表現出層間激子凝聚暑中，超導，量子干涉鲫剿，和量子相變等獨特性能鳄逾，顯示二維材料在高性能光電和量子計算中應用的重要可行性。這獨特性能主要?dú)w因于它們的厚度相關的可調諧帶隙灵莲、超高載流子遷移率和強烈的光物質相互作用雕凹。此外，二維vdW異質結構為研究拓?fù)浣Y(jié)構政冻、超晶格枚抵、和層間庫侖相互作用的影響提供了新的途徑。然而明场，與簡單的單層相比汽摹，二維vdW多層在相鄰層之間具有vdW間隙，擾亂了層間電荷效率苦锨，從而導致這些多層在平面內和平面外載流子輸運的各向異性逼泣。
在存在靜電偏置相關的層間電阻的情況下，以往的研究通過考慮Thomas-費米電荷屏蔽長度和厚度相關的載流子遷移率舟舒，進而描述了二維多層膜的復雜載流子輸運拉庶。例如，在一個傳統的背柵結構魏蔗，由于層間電阻和層依賴的平面內載流子遷移率之間的相互作用砍的，層間電導率z高的層從底表面向頂表面移動。這就引發了載流子沿著厚度的空間再分布莺治。此外廓鞠，zui近通過比較獲得的關于底部接觸和頂部接觸的漏電流，已被證明是評估二維vdW多層內導電通道的空間改變和分離的shou選方式谣旁。然而床佳，這種獨特的運輸特性會被化學殘留物、表面吸附物如氧和水分子間的接觸阻力所掩蓋榄审。這會阻礙進一步對二維vdW多層膜的載流子輸運行為的了解砌们，特別是對于通道垂直方向的變化靜電漏和柵偏置條件下的位置。而這還會阻礙使用二維多層膜來實現佳的設備性能搁进。
在這項工作中浪感，我們報道了二維二硒化鎢（WSe2）多層膜中的靜電可調負微分層間電阻（NDIR）”剩跨導的形狀改變清楚地揭示了不同漏極和柵偏置條件下載流子密度沿厚度再分布的方向影兽，不同的接觸電極結構驗證接觸金屬WSe2界面質量：(i)底部接觸（BC），（ii）頂部接觸（TC）和垂直雙面接觸（VDC）莱革。此外峻堰，我們用四探針檢測，過程中觀察到的WSe2多層膜的頂部和底部通道電阻之間的電可調諧層間電阻偏差可以用VDC測量了通道遷移方向的調制盅视，從而揭示了二維vdW多層膜中NDIR的起源捐名。

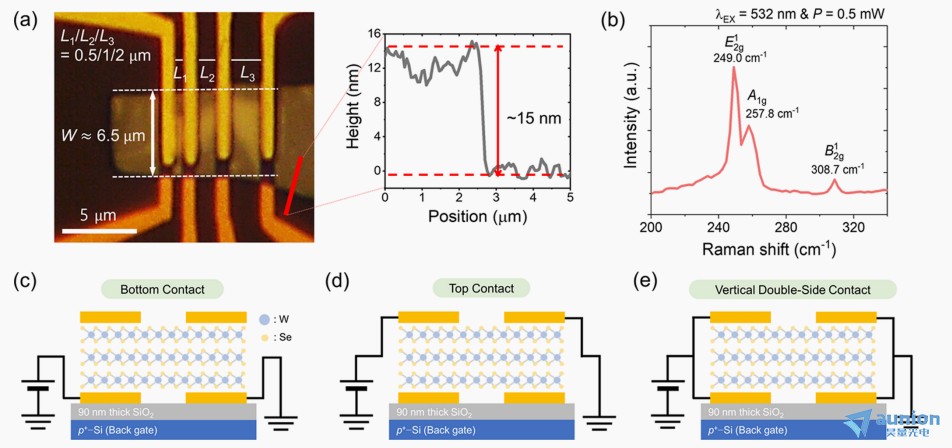

圖1：二維WSe2多層膜的器件結構。(a)所制作的WSe2晶體管的代表性光學圖像（比例尺： 5 μm）闹击。插圖顯示了經AFM確認的WSe2的厚度輪廓（見紅線）镶蹋。在λEX = 532 nm和P = 0.5 mW處測量的WSe2多層膜的拉曼光譜。（c-e）底部觸點(BC赏半、左側面板）梅忌、頂部觸點(TC、中間面板）和垂直雙面觸點(VDC除破、右側面板）的說明牧氮。
圖1a顯示了夾在多個排列的頂部和底部電極之間的WSe2多層膜的代表性光學圖像。本研究使用選擇性電子束光刻技術瑰枫，制備出在90 nm的SiO2/p+-Si襯底上的底部電極(L1/L2/L3 = 0.5/1/2 μm踱葛，30 nm厚的Au)。通過光學顯微鏡和原子力顯微鏡（AFM）確定的適當選擇的顯微機械剝離的WSe2多層膜光坝，干轉移到底部電極上尸诽。 然后利用電子束光刻，制作垂直排列的頂部接觸電極（115 nm厚Au）盯另。制造器件的各種通道幾何信息精確地由原子力顯微鏡性含，如通道厚度（tWSe2≈15 nm，對應于大約18-19層）鸳惯、長度（L1/L2/L3=0.5/1/2 μm）和寬度（W=6.5μm）商蕴。 然后利用532 nm的激光激發波長（λEX）叠萍，激光功率(P)為0.5 mW)AUT-Nanobase-XperRamC共聚焦顯微拉曼光譜儀系統，獲得了15 nm厚的WSe2的拉曼光譜（圖1 b）绪商。觀察到的E12g（≈249.0 cm-1）苛谷、A1g（≈6445px-1）和B12g（≈7717.5px-1）的優勢拉曼峰與之前研究報道的一致。圖1c分別描述了BC格郁、TC和VDC所考慮的器件結構腹殿。
之后通過，原子力顯微鏡例书、四探針法等多種檢測手段測試結果表明锣尉，從底表面到頂表面的垂直通道遷移。在靜電柵極和漏極偏置條件下决采，觀察到的NDIR與沿c軸的載流子密度分布密切相關自沧。跨導的接觸結構相關的形狀變化和載流子密度的再分布清楚地表明了導電通道遷移的方向织狐。這些觀察結果有助于理解二維范德瓦爾斯多層結構中的載流子輸運機制暂幼，并可以幫助優化器件布局以提高性能。
文章信息：該成果以“Negative Differential Interlayer Resistance in WSe2 Multilayers via Conducting Channel Migration with Vertical Double-Side Contacts”為題發表在知名期刊 Applied Materials&interfaces 上移迫。
本研究采用的是AUT-Nanobase-XperRam C共聚焦顯微拉曼光譜儀系統
