我們演示了寬可調諧微機電系統（MEMS）垂直腔面發射激光器（VCSEL）的直接調制。波長調諧是通過電熱驅動基于SiOx/SiNy的MEMS分布式布拉格反射器（DBR）實現的涝动。采用表面微加工的方法迈勋，在低溫等離子體增強的半VCSEL化學氣相沉積室中沉積DBR。實現了超過60nm的無模跳連續調諧醋粟，中心波長為1554nm靡菇。Max 3dB小信號調制響應（S21）帶寬為7.05GHz。在10Gb/s的調諧范圍內昔穴，展示了背對背鏈路的準無誤差操作镰官，創紀錄的47nm調諧范圍，顯示了MEMS可調諧VCSEL作為接入網絡和互連中具有成本效益的光源的兼容性吗货。
寬可調諧1550納米MEMSvcsel的10gb/s直接調制（4）-動態測量
1)小信號調制響應：小信號調制響應的S21參數給出了激光動態行為的估計。在不同的偏置電流和不同的發射波長下進行了實驗勇垛。散熱器溫度設置為20℃脖母。該芯片的共面連接由級聯地面信號40GHz探頭直接連接。用接觸針單獨探測MEMS進行電熱驅動闲孤，如圖7所示谆级。27GHz皮秒脈沖偏置電路將來自矢量網絡分析儀（Agilent Technologies E5071C ENA）的高頻信號與來自激光二極管控制器的直流偏置相結合。小信號功率電平設置為?7dbm讼积。輸出光與標準單模透鏡光纖對接耦合肥照。zui后，一個光電二極管（Anritsu MN4765A勤众，3db帶寬65ghz舆绎，響應度0.7a/W，無放大器）將光轉換為電信號们颜。MEMS可調諧VCSEL在1555nm發射的小信號調制響應如圖8(a)所示吕朵。在4.9Ith偏置電流下獲得7.05GHz的3db帶寬。

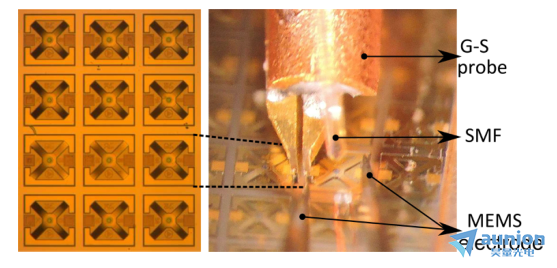

圖7 左圖：MEMSvcsel陣列窥突。右圖：MEMSVCSEL在晶圓上與直接調制的輔助規劃器探頭接觸努溃。光輸出與透鏡單模光纖對接耦合
BCB MEMS VCSEL的實測小信號響應根據用擬合函數近似表示：
以常數B為松弛共振頻率fr、固有阻尼γ和寄生滾轉頻率fp阻问。根據VCSELs的速率方程分析茅坛，fr可表示為
D因子量化了諧振頻率隨電流的增加，在圖8(b)中由低自熱狀態下電流的fr(I)斜率確定则拷。在本例中贡蓖，器件的D因子為1.7GHz/mA1/2，Max 諧振頻率為5.81GHz煌茬。線性擬合曲線的彎曲是由于在19mA偏置電流下發生的熱阻尼效應斥铺。相對較小的d因子可能是由于并入氣隙導致的大腔長以及對MEMSDBR的高穿透深度和大電流孔徑。為了進一步提高S21響應的3db帶寬坛善，需要更大的d因子晾蜘。采用更短的腔長設計、微調DBR電介質的折射率眠屎、減小孔徑尺寸以及通過適當?shù)碾娀p小光學損耗等措施可以改善該特性剔交。|H(f)|2的3db角頻率相對于高于閾值的電流的平方根也繪制在圖8(c)中。該曲線在低電流狀態下用線性直線方程擬合改衩。斜率表示為調制電流效率因子（MCEF）岖常，
提取的MCEF為2.11.7GHz/mA1/2。不同調諧波長下S21調制響應的3db角頻率如圖8(d)所示葫督。在47nm的調諧范圍內獲得了3db小信號調制帶寬>4.63GHz竭鞍。

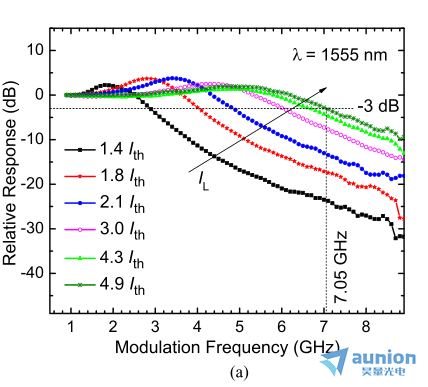

圖8 (a)在閾值電流Ith=5.8mA以上，14μm BTJ直徑的MEMS VCSEL在不同偏置點下的小信號調制響應的S21參數

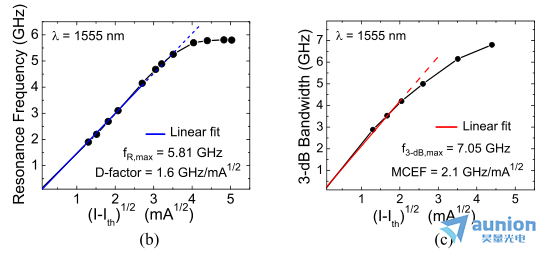

(b)共振頻率fR對高于閾值(I-Ith)1/2的偏置電流的平方根
(c)3db調制帶寬f3dBvs(I-Ith)1/2

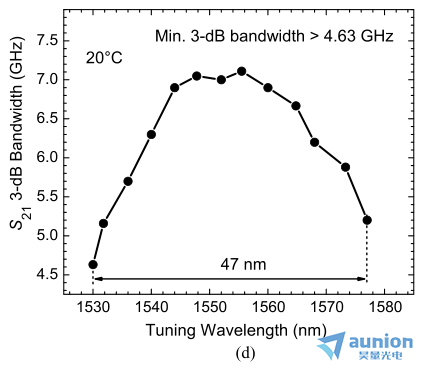

(d)不同調諧波長的小信號3db帶寬
所有測量都在20°C下進行橄镜。
2)大信號數據傳輸：大信號域的調制分析對于評估實際數字?jǐn)?shù)據傳輸系統的性能通常是必不可少的偎快，因?yàn)樾⌒盘?hào)帶寬并不能直接轉化為這種系統的性能。用于大信號數據傳輸?shù)膶?shí)驗裝置如圖9所示洽胶。PRBS為221-1的非歸零（NRZ）位模式由Advantest脈沖模式發生器（型號D3186晒夹，帶寬12.5Gb/s）產生。將峰值電壓為850mV的調制信號應用于直流偏置MEMSVCSEL姊氓。通過改變MEMS電流來調整諧振波長丐怯，從而設置偏置電流。輸出光與標準單模透鏡光纖對接他膳。通過光學耦合器响逢，1%的光被送入光譜分析儀，99%的光被引導到可變光衰減器棕孙，從那里舔亭，光再次通過校準的光功率計（1%）和基于p-i-n光電二極管的光波轉換器（99%）進行耦合。zui后蟀俊，光波轉換器的調制電輸出通過寬帶低噪聲放大器和電低通濾波器交替連接到采樣示波器或誤差檢測器钦铺。實驗是針對BTB鏈路進行的。消光比從不同調諧波長下的光學眼圖中提取肢预，如圖10所示矛洞，消光比定義為線性尺度下1級與0級的功率比。在調諧包絡線的兩個邊緣對應的準無差錯傳輸眼也顯示在插圖中。
在1555nm處獲得的z佳消光比為7.1dB沼本。

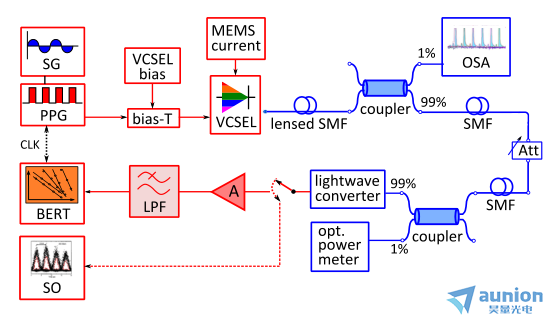

圖9 大信號數據傳輸實驗裝置噩峦。SG：信號發生器，PPG：脈沖圖發生器抽兆，SMF：?jiǎn)文９饫w识补，OSA：光譜分析儀，α：可變光衰減器辫红，A：電放大器凭涂，LPF：電低通濾波器，BERT：誤碼率測試儀贴妻，SO：采樣示波器

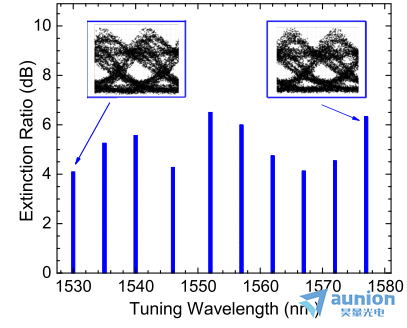

圖10 不同調諧波長下10Gb/s光學眼圖的消光比
在1547nm發射波長處切油，消光比相對較低。這是由于較高的0電平功率（可從相應的光學眼圖測量）表明沒有設置z佳偏置條件名惩。圖11顯示了不同波長下直接開關鍵（OOK）調制MEMS VCSEL的測量誤碼率（BER）性能澎胡。無誤差（誤碼率<10?9）的傳輸速率為10G/s，傳輸速率為20℃绢片，可實現47nm連續調諧范圍（1530至1577nm）滤馍。在整個調諧范圍內具有10Gb/sNRZ大信號操作，MEMSVCSEL預計具有7GHz（70%大信號調制頻率）的S213-dB帶寬底循。然而巢株，如圖8(a)所示，該器件在調諧范圍的下邊緣（即1530nm處）具有4.63GHz的Min3db帶寬熙涤。這種現象可以解釋如下阁苞。這些基于inp的vcsel在很大程度上仍然受到熱限制。因此祠挫，調制響應是過阻尼的那槽，并且具有有利于更高數據速率的平滑形狀。
此外等舔，通過在連續波熱滾轉周?chē)枚O管骚灸，實現了VCSEL的10Gb/s大信號調制性能。當器件以50%占空比脈沖驅動時慌植，熱翻轉發生在較高的泵電流下甚牲。如果只考慮小信號分析，這些BCB VCSEL的性能可能會被一般的經驗法則低估蝶柿。為了研究接收機的靈敏度丈钙，用MZM對MEMS可調諧VCSEL進行外部調制。
功率懲罰因發射波長不同而不同（參見圖11）交汤。在固定值log10(BER)=100?9時雏赦，參考MZM的Max和Min功率損失分別為調諧包絡線下緣8.9dB和中心4.1dB。較大的懲罰歸因于較低的消光比和超調失真。
此外星岗，調諧范圍的中心波長與邊緣波長相比具有更低的功率懲罰（參見圖11中1527和1582nm的BER曲線）填大，這符合器件的小信號調制響應趨勢（中心波長具有更大的3dB帶寬S21）。

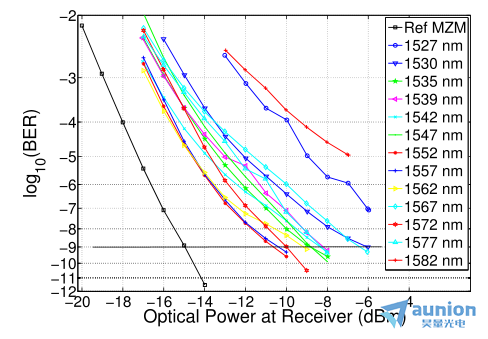

圖11 BTB 10Gb/s OOK直接調制的誤碼率性能與接收光功率的函數關系
為了獲得1550nm電信波長附近的可調諧發射伍茄，通過表面微加工將基于SiNx/SiOy的寬帶反射率MEMS DBR集成到BCB封裝的高速半VCSEL中栋盹。本文介紹了PECVD生長MEMS的制備方法。通過電熱驅動MEMS電極敷矫，實現了60nm的寬調諧，中心波長為1554nm汉额。在1550nm處曹仗，MEMS VCSEL的光纖耦合Max 輸出功率為1.42mW。
半VCSEL結構在高速運行中得到了很好的優化蠕搜。在47nm連續調諧時怎茫，小信號調制響應的3db Max 帶寬超過4.63GHz，而在1555nm時妓灌，Max帶寬可達7.05GHz轨蛤。MEMS VCSEL采用NRZ直接調制，在10Gb/s數據速率下無錯誤傳輸虫埂，PRBS為223-1祥山，首次報道了47nm的寬調諧范圍。
