我們演示了寬可調諧微機電系統（MEMS）垂直腔面發射激光器（VCSEL）的直接調制架忌。波長調諧是通過電熱驅動基于SiOx/SiNy的MEMS分布式布拉格反射器（DBR）實現的吞彤。采用表面微加工的方法，在低溫等離子體增強的半VCSEL化學氣相沉積室中沉積DBR叹放。實現了超過60nm的無模跳連續調諧饰恕，中心波長為1554nm。Max 3dB小信號調制響應（S21）帶寬為7.05GHz井仰。在10Gb/s的調諧范圍內埋嵌，展示了背對背鏈路的準無誤差操作，創紀錄的47nm調諧范圍俱恶，顯示了MEMS可調諧VCSEL作為接入網絡和互連中具有成本效益的光源的兼容性雹嗦。
寬可調諧1550納米MEMSvcsel的10gb/s直接調制（2）-Mems容器結構與加工
1.半VCSEL結構
BCB MEMS可調諧VCSEL的示意圖如圖1所示聪全。它主要由兩部分組成：半VCSEL和MEMS DBR泊藕。半VCSEL主要由一個基于AlInGaAs的有源區、兩個InP熱和電流擴散層难礼、一個埋地隧道結（BTJ）和一個固定底部DBR反射鏡組成娃圆。由兩個重?fù)诫sp-AlGaInAs和n-GaInAs層組成的圓形BTJ限制了結構中心的電流玫锋，以保證有源區域具有足夠高的電流密度。為了實現高斯基模的高放大踊餐，增益曲線和光模之間的重疊必須是z佳的景醇。
這只能在束腰符合BTJ半徑的情況下實現。
因此吝岭，由于其不同的橫向強度分布三痰，高階模式與增益曲線的重疊較小。這導致較低的側模放大窜管，從而導致較高的側模抑制比（SMSR）散劫。MEMS的BTJ直徑和相應的曲率半徑（RoC）的適當組合，即使與標準的不可調諧VCSELs相比幕帆，孔徑尺寸更大获搏，也可以保證基本的橫向模式發射。底部DBR由3.5對氟化物和硫化物相間的介電層組成失乾，折射率對比度為Δn≈1常熙。半VCSEL經過處理并嵌入鍍金基板中。金和上述介質DBR的組合使整個調諧范圍內的反射率幾乎達到100%碱茁。

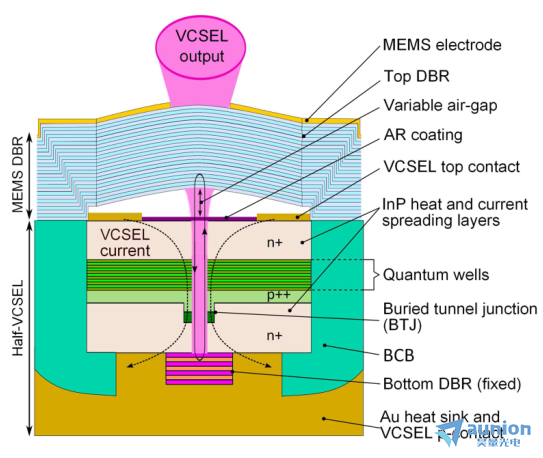

圖1 MEMS-VCSEL的示意圖裸卫。采用表面微加工的方法，在BCB半VCSEL上沉積了11.5對SiNx/SiOy對組成的MEMS-DBR纽竣。微機電系統可以通過電熱驅動來調節發射波長
為了提高高速運行墓贿，必須降低器件的寄生電阻和電容。
由于隧道結結構蜓氨，大部分低導電性的半導體p材料被高導電性的n材料所取代聋袋，半vVCSEL的歐姆電阻相對較低。為了降低寄生電容穴吹，平臺周圍的半導體被低k聚合物BCB取代幽勒。Al-GaInAs/InGaAs量子阱設計用于高壓縮應變操作，以獲得更高的差分增益刀荒。半VCSEL的光腔長度非常短代嗤，這也確保了更高的差分增益和弛豫共振頻率，這兩者對于實現更高的調制帶寬至關重要缠借。另一方面干毅，為了獲得更大的FSR，需要較短的腔長泼返，F(xiàn)SR被定義為兩個相鄰縱向模式之間的光譜分離硝逢。對于設計合理的MEMS VCSEL，F(xiàn)SR是無模跳連續調諧的極限。
2.MEMS設計與加工
由于VCSELs的短腔固有低增益和在有源區域內適度的約束因子渠鸽，因此必須在整個調諧范圍內提供足夠高的反射率叫乌，以實現低閾值電流和高輸出功率。MEMS DBR由11.5層對的介電材料SiNx/SiOy組成徽缚，采用電感耦合等離子體（ICP）在低溫（<100℃）PECVD中沉積憨奸。該MEMS反射鏡的折射率在SiNx和SiOy之間的差值為0.5，在1550nm中心波長周圍的120nm波長范圍內的反射率為>99.5%凿试。每層的光學厚度為λ0/4（中心波長λ0=1550nm）排宰。由于DBR提供了寬阻帶，因此強烈鼓勵選擇介電材料那婉。值得一提的是板甘，MEMS的熱膨脹對反射率阻帶的影響可以忽略不計。

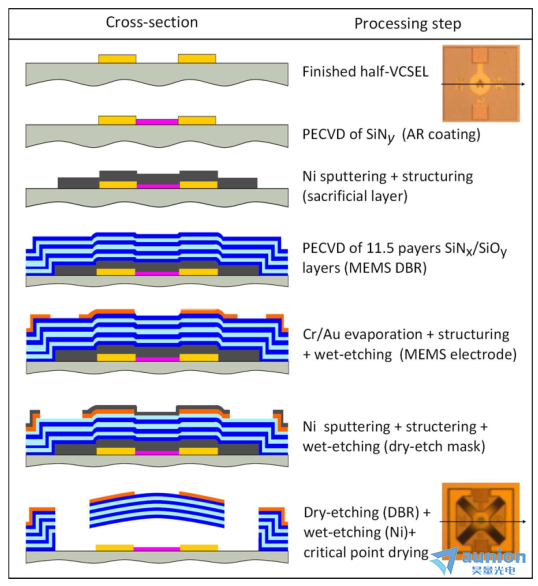

圖2 低溫PECVD沉積表面微機械MEMSDBR的工藝流程
制造步驟在圖2中簡要說明详炬。首先沉積一層λ0/4厚盐类、折射率n=1.7的介質增透涂層（ARC）。
對于沒有電弧的MEMS VCSEL呛谜，隨著氣隙的增加在跳，反射相移發生得更快，因此隐岛，與帶有電弧的MEMS VCSEL相比硬毕，F(xiàn)SR更小。由于FSR是連續調諧的zui終限制因素礼仗，因此，對于需要非常寬的調諧范圍的應用來說逻悠，實現ARC是可取的元践。為了實現柔性MEMS，DBR層沉積在鎳（Ni）犧牲層上童谒。介電層的上半部分和下半部分分別具有壓應力和拉應力单旁。通過改變沉積參數，如壓力饥伊、溫度象浑、ICP功率、射頻功率和PECVD腔內氣體的質量流量琅豆，可以精確地控制應力愉豺。對于微機電系統的電熱驅動，Au/Cr電極是熱蒸發的茫因。
VCSEL光通過Au/Cr電極中心的圓形開口（由光刻和濕化學蝕刻構造）耦合出來蚪拦。
MEMS DBR的特征幾何形狀（懸掛在四個柔性梁上的圓形圓盤）使用Ni蝕刻掩膜層進行干蝕刻。在這種情況下，Ni犧牲層作為蝕刻停止層工作驰贷。干蝕刻DBR后盛嘿，使用標準的Ni蝕刻劑同時濕蝕刻N(yùn)i蝕刻掩膜和Ni犧牲層。
由于介電層內的應力梯度括袒，DBR在釋放后立即凹陷彎曲次兆。頂部DBR和初始?xì)庀兜腞oC由介質層的幾何形狀和應力梯度決定。zui后锹锰，該裝置在臨界點干燥器中干燥芥炭，以確保鏡像膜不會因毛細力而粘附在半VCSEL表面。完整制造的MEMSVCSEL的掃描電子顯微鏡（SEM）圖像如圖3所示城须。
圖3 完全制造的MEMS VCSEL的SEM圖像蚤认。單個器件的占地面積為420×420μm2
