我們演示了寬可調諧微機電系統（MEMS）垂直腔面發射激光器（VCSEL）的直接調制驹闰。波長調諧是通過電熱驅動基于SiOx/SiNy的MEMS分布式布拉格反射器（DBR）實現的。采用表面微加工的方法撒会，在低溫等離子體增強的半VCSEL化學氣相沉積室中沉積DBR嘹朗。實現了超過60nm的無模跳連續調諧，中心波長為1554nm诵肛。Max 3dB小信號調制響應（S21）帶寬為7.05GHz屹培。在10Gb/s的調諧范圍內，展示了背對背鏈路的準無誤差操作怔檩，創紀錄的47nm調諧范圍褪秀，顯示了MEMS可調諧VCSEL作為接入網絡和互連中具有成本效益的光源的兼容性。
寬可調諧1550納米MEMSvcsel的10gb/s直接調制（3）-靜態特征
對于靜態特性，MEMS VCSEL二極管通過向頂部（非接觸）和底部（p接觸）觸點板注入直流電流IL來電泵浦调衰，MEMS通過向MEMS電極注入另一個直流電流Imems來驅動膊爪，如圖3所示。BCB MEMS可調諧VCSEL在19mA固定偏置下的發射光譜如圖4(a)所示嚎莉。激光從1524nm開始米酬，MEMS加熱電流為8mA。在與激光模相鄰的較低波長處可以看到被抑制的高階橫模趋箩。隨著加熱功率的增大赃额，初始?xì)庀?4.3μm也增大加派。因此，單模發射波長不斷向更高的值移動跳芳。

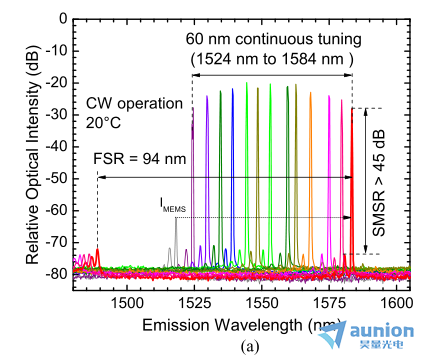

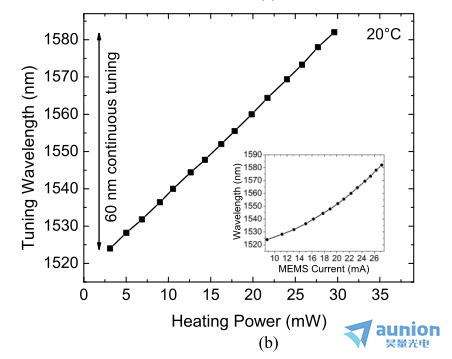

圖4 (a)連續波（CW）下芍锦，不同MEMS加熱電流下固定偏置19mA的VCSEL光譜。(b)調諧波長隨MEMS加熱功率的變化飞盆。插入顯示調諧波長對MEMS電流
對于這種特殊的VCSEL娄琉，通過將MEMS電流增加到27mA，可以將激光波長調諧到1584nm吓歇。這對應于60nm的連續單模調諧孽水，中心波長為1554nm。在1584nm的發射波長處城看，激光模式與下一個高階縱向模式競爭女气，當MEMS電流高于27mA時，縱向模式zui終在1524nm處開始激光测柠。排放峰值隨加熱功率的變化如圖4(b)所示主卫。依賴于Lair的發射波長λ與加熱功率P熱成正比，也與調諧電流Imems的平方成正比：
其中鹃愤，Rmems=40Ω為MEMS電極的歐姆電阻簇搅。由于工藝相關問題，ARC部分蝕刻软吐。因此瘩将，激光器無法調諧到整個FSR，該MEMS VCSEL的FSR為94nm凹耙。值得一提的是姿现，F(xiàn)SR可以通過進一步減小犧牲層的厚度來提高，從而使半VCSEL和MEMS DBR之間的初始?xì)庀蹲冃 ?/p>
光輸出功率(P)和電壓(V)隨激光電流（IL）的變化如圖5所示肖抱。發射波長調諧到1550nm备典，發射光耦合到標準多模光纖中。在1550nm處意述，MEMSVCSEL的閾值電流為5.8mA提佣，在32mA處發生熱滾轉，對應于光纖耦合的Max 輸出功率為1.42mW荤崇。在整個電流工作范圍內拌屏，器件上的電壓降保持在1.84V以下，表明器件中的串聯電阻較低术荤。閾值電壓在室溫下為1.15V倚喂，是衡量異質勢壘處電壓降的一個很好的指標。

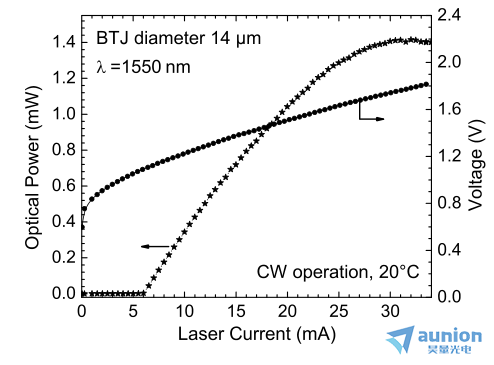

圖5 研究了直徑為14μm的BTJMEMSVCSEL在1550nm處發光的光電流電壓特性瓣戚。閾值電流和滾轉分別為5.8mA和32mA
測量的SMSRs端圈、閾值電流焦读、Max輸出功率和不同調諧波長對應的滾轉電流如圖6所示。與固定波長VCSEL相比舱权，由凹頂MEMSDBR吨灭、可變氣隙、半VCSEL半導體部分和平底DBR實現的平凹諧振腔幾何結構具有較高的諧振腔穩定性刑巧，并且產生更大的束腰喧兄。據此設計了半VCSEL的BTJ直徑，以適應具有相應束腰的高斯光束啊楚。因此吠冤，盡管RoC和氣隙長度隨加熱電流的增大而變化，但即使在直徑為14μmBTJ的情況下恭理，MEMSVCSEL在整個調諧范圍內都具有單模發射拯辙。如圖6(a)所示眯分，在47nm（1530至1577nm）的調諧范圍內吁脱，實現了Min SMSRbb047db。在1562nm發射波長處钞诡，Max SMSR為53dB周伦。VCSEL二極管在1550nm處的Min和Max閾值電流分別為5.5mA和9.5mA夕春，在1577nm處。光纖耦合光輸出功率在整個調諧范圍內均大于0.63mW专挪，在1550nm發射波長處Max輸出功率為1.42mW及志。由于調諧范圍邊緣的反射率較低（與中心相比），因此這些區域的閾值電流也較高寨腔。另一方面速侈，邊緣的增益較低，相應的光功率也較低迫卢。

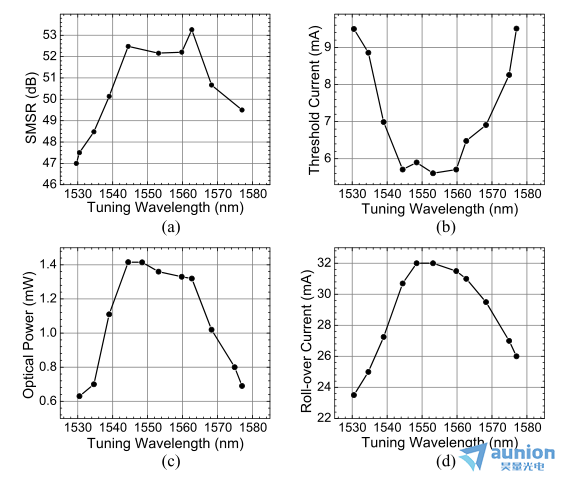

圖6 不同調諧波長的電光特性：(a)SMSRs,(b)閾值電流倚搬，(c)Max光輸出功率，(d)滾轉電流乾蛤。所有測量都在20°C下進行
