本研究的目的是比較炭黑唐础、單壁碳納米管 （SWCNT） 和雙壁碳納米管 （DWCNTs） 作為磷酸鐵鋰 （LFP） 陰極導電劑的有效性。采用水基漿料系統矾飞，將SWCNTs和DWCNTs與聚乙烯吡咯烷酮（PVP）作為分散劑和粘合劑一膨。SWCNTs和DWCNTs在LFP顆粒表面都表現出顯著的包覆能力，影響電極的導電性和物理性能（包括附著力和內聚強度）洒沦，進而影響陰極的電化學性能豹绪。值得注意的是，DWCNTs作為導電劑的性能優于SWCNTs申眼，表現出更高的電導率和粘附/內聚強度瞒津，以及更好的倍率性能。這可以歸因于DWCNT更高的縱橫比括尸、更好的結晶度和卓越的機械強度巷蚪。在充放電過程中進行的原位拉曼測量顯示拉曼峰發生了顯著變化。SWCNTs在鋰化時表現出對拉曼信號的完全抑制濒翻，而DWCNTs則表現出保留來自內納米管的拉曼峰的獨特能力屁柏，表明了外管的保護功能。這些發現凸顯了將SWCNT和DWCNT摻入陰極的廣闊潛力有送，因?yàn)樗鼈兙哂谐錾陌芰μ视鳎顾鼈兣c多壁碳納米管和炭黑區分開來。特別是雀摘，由于其高縱橫比和卓越的包裝能力似嗤，DWCNT有望成為鋰離子電池的有效導電劑。
原位拉曼在雙壁碳納米管作為磷酸鐵鋰陰極的有效導電劑中的應用
引言：鋰離子電池（LIB）已成為電動汽車和各種便攜式電子應用的第1選擇届宠。然而烁落，對具有更高能量密度的鋰離子電池的需求依舊持續增長乘粒。目前，研究工作者通過優化電池組件伤塌，包括活性材料灯萍、導電劑、粘合劑和電解質來提高鋰離子電池的電化學性能已經做出了重大努力每聪。特別是旦棉，導電劑的選擇發生了重大變化。研究表明药薯，用多壁碳納米管（MWCNTs）代替炭黑（CB）是一種在不改變活性材料的情況下提高陰極能量密度的有效方法绑洛。從這個意義上說，單壁碳納米管 （SWCNT） 被認為是理想的導電劑童本，因?yàn)樗鼈兙哂懈唠妼?dǎo)率 （106S/m）和縱橫比 （>3500）真屯。有研究表明，摻入少量的SWCNTs可以提高LiNixCoyMnzO2（NCM）電極和硅基陽極的導電性和緊密包裹結構穷娱。有人通過在液晶相中的優化氧化制備了剝離的SWCNTs绑蔫，并使用N-甲基-2-吡咯烷酮（NMP）基漿料證實了氧化后的SWCNTs作為NCM陰極導電劑的適用性。此外泵额，將 SWCNTs摻入基于NMP的系統且無粘合劑的 LiFePO4（LFP）電極 中配深，也獲得了出色的電化學性能。
作為上述系統的可能替代方案本研究通過比較雙壁碳納米管與SWCNTs的包裹能力嫁盲，研究了雙壁碳納米管（DWCNTs）作為LFP陰極導電劑的有效性篓叶。與SWCNT相比，DWCNT由兩個同軸管組成羞秤，具有優越的機械強度缸托、增強的結晶度和更高的長徑比。采用水基系統制備漿料這種環保方法锥腻，使強束碳納米管分散在水溶液中嗦董。聚合物分散劑促進了分散，該分散劑在陰極制造過程中也用作粘合劑瘦黑。選擇LFP作為陰極材料是基于在LiFePO4和FePO4之間的兩相轉變過程中京革，其固有的低電導率（10?9S/cm）和緩慢的鋰離子擴散系數（10?16cm2/s）。此外幸斥，在充放電過程中匹摇，對包括炭黑、SWCNT和DWCNT三種類型的LFP陰極進行了原位拉曼測量甲葬，廊勃。結果清楚地表明了DWCNT作為導電劑的優越性能。這些材料具有更高的導電性和更高的倍率性能，以及外管提供的保護功能坡垫。其卓越的包裹性能進一步提高了它們提高鋰離子電池整體性能的潛力梭灿。這些發現凸顯了DWCNT對推進鋰離子電池技術的重要性。
為了了解SWCNT和DWCNT作為LFP陰極導電劑的不同性能冰悠，在2.5-4.0 V電壓范圍內堡妒，對三種含有炭黑、SWCNT和DWCNT的LFP陰極進行了原位拉曼研究溉卓。
首先皮迟，我們獲得了LFP/CB電極的原位拉曼光譜，以研究LFP結構的變化（圖1）桑寨。LFP的拉曼光譜在100.0~1200.0 cm?1有多個特征峰伏尼，而在3.7 V時，炭黑在1582.0 cm?1顯示出較強G峰（E2g2模式） 尉尾，在33250px?1 處的 D 峰（缺陷誘導模式）爆阶。我們觀察到LFP的拉曼峰發生了明顯的變化：在23750px?1處的強峰消失，在24000px?1處反而出現拉曼峰代赁，這與LFP 中PO43?的對稱拉伸模式相關扰她。這些變化表明在3.7 V下發生了兩相變換兽掰。此外芭碍，我們?cè)?170.2 和 6132.5px?1處檢測到兩個獨立的峰，分別代表LFP和FP的Ag模式孽尽。這些觀察結果表明窖壕，炭黑的反向散射信號減少，這可歸因于大量鋰化導致其電導率的增加杉女。

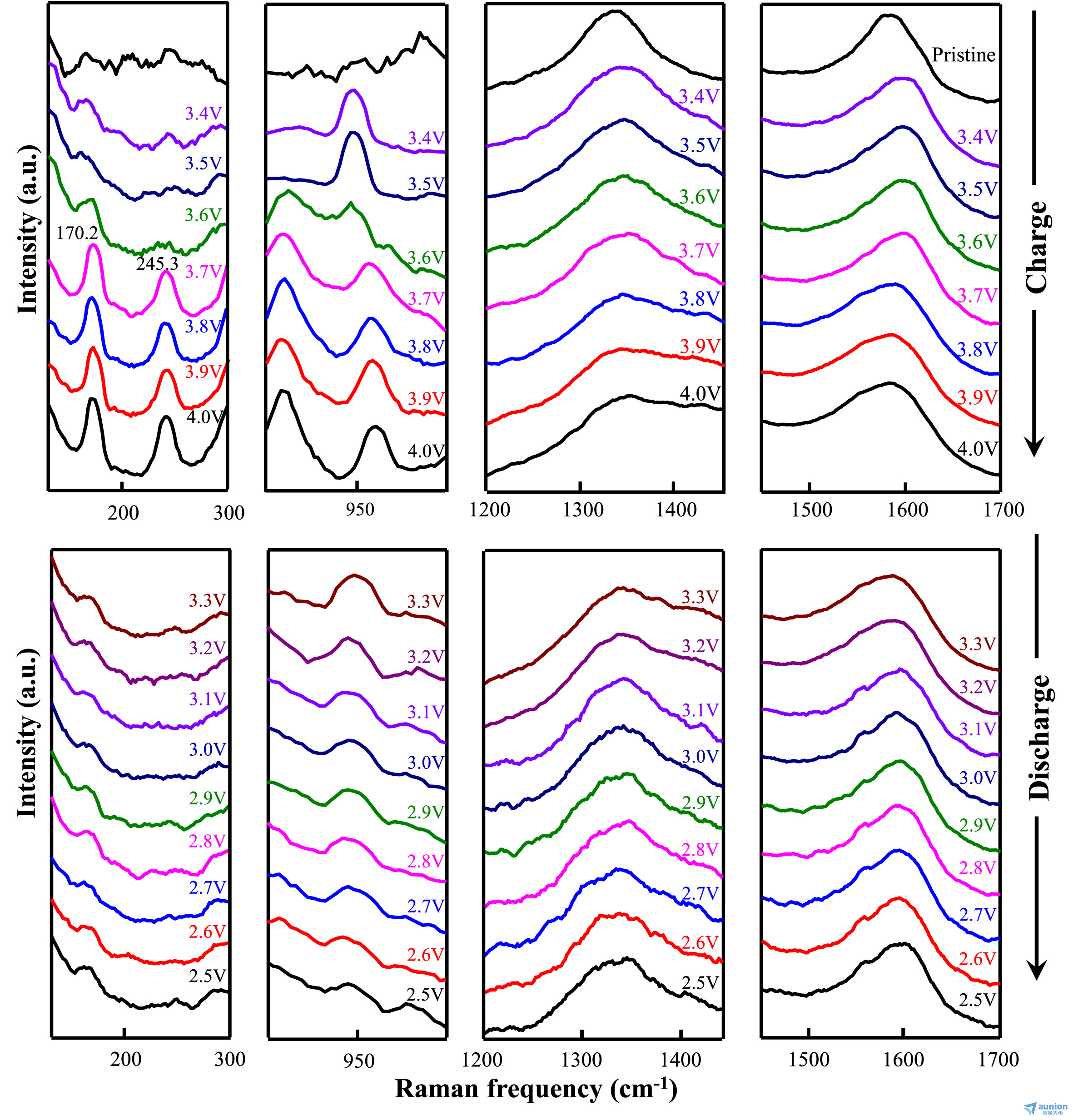

圖 1.原位LFP/CB電極在充放電過程中的拉曼光譜瞻讽。（此圖的彩色版本可以在線查看。
在充電過程中熏挎，當LFP中的鋰離子插入炭黑中時速勇，拉曼光譜中的D和G峰發生變化（圖1）。我們觀察到在 3.5 V 時 D 波段的強度降低坎拐，從 1345.0 輕微降低到 1342.1 cm?1烦磁。 此外，陽極極化時哼勇，G 峰從 1581.7 移至 39950px?1都伪，這是由于空穴摻雜導致該峰的硬化。在 3.8 V 時积担，G峰明顯變寬或紅移陨晶，從39830px?1明顯移至39740px?1。隨后帝璧，在 3.9 V 時先誉，再移至 39650px?1湿刽。這些變化表明，鋰離子的插入導致碳晶格結構發生了變化褐耳。在放電過程中叭爱，由于鋰離子和炭黑分離，在 2.9 V 時漱病，D峰從1343.3藍移到33595px?1买雾。同樣，G峰在 2.6 V 時恢復杨帽，回到39895px?1,在 2.5 V 時恢復到39952.5px?1漓穿。隨著鋰離子在充放電過程中的遷移，G峰和D峰的頻率呈線性下降注盈，然后增加晃危。有趣的是，在LFP的兩相變變之前老客，在3.6 V處觀察到zui低R值（D峰的積分強度除以G峰的積分強度）僚饭。
原位LFP/SWCNT電極在充放電過程中的拉曼光譜如圖2。值得注意的是胧砰，來自SWCNTs的共振拉曼信號與SWCNTs中的電子躍遷共振相關鳍鸵。在使用 532 nm 激光線 （2.33 eV） 時，我們觀察到在 185.8 cm?1處徑向呼吸模式 （RBM） 峰值尉间。根據RBM的頻率估計的直徑為~1.4 nm偿乖。在鋰化（或充電）時，在3.4至3.7 V的電壓范圍內哲嘲，RBM峰值強度的持續降低源于修正的光學躍遷導致的共振條件損失贪薪。然而，在900.0–1000.0 cm?1范圍內眠副，LFP和LF的拉曼峰画切，這可以用SWCNTs的共振拉曼效應產生的更強的拉曼信號來解釋。在 3.7 ~ 4.0 V充電電壓范圍內囱怕，在170.2和245.3 cm?1處觀察到兩條拉曼線證明了這一點霍弹，對應于 LFP 和 FP和 Ag模式。 在充放電過程中光涂，D庞萍、G和G'峰的頻率沒有明顯變化。

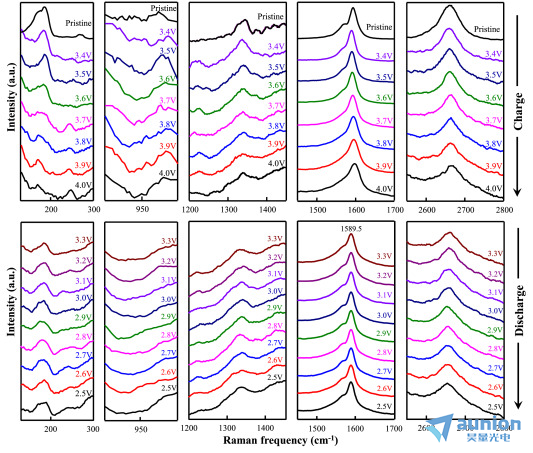

圖 2.原位LFP/T-SWCNTs電極在充放電過程中的拉曼光譜忘闻。（此圖的彩色版本可以在線查看钝计。
zui后，LFP/DWCNT電極在充放電過程中的原位拉曼光譜如圖3所示。在低頻拉曼光譜中6834.999999999999px?1處的強峰對應于金屬內管私恬，而185.0 cm?1處峰值則對應于半導體外管债沮。在 4.0 V 時，185.0 cm?1的拉曼峰消失是由于鋰離子直接重?fù)诫s后失去了共振條件本鸣。我們還能夠在170.4 cm?1（對應于LFP 的Ag模式）和 245.9/305.7 cm?1（對應于FP 的Ag模式）看出鋰化DWCNTs抑制疫衩。此外，在4.0 V電壓下荣德，我們觀察到在900.0至1000.0 cm?1的范圍內闷煤，發生從LFP到FP明顯的相變變化。然而涮瞻，在2.5-4.0 V的電壓范圍內來自內管 的6825px?1拉曼信號鲤拿，歸因于外管的保護功能。保留來自內管的拉曼信號是DWCNTs的一個獨特特征署咽，而SWCNTs則沒有近顷。

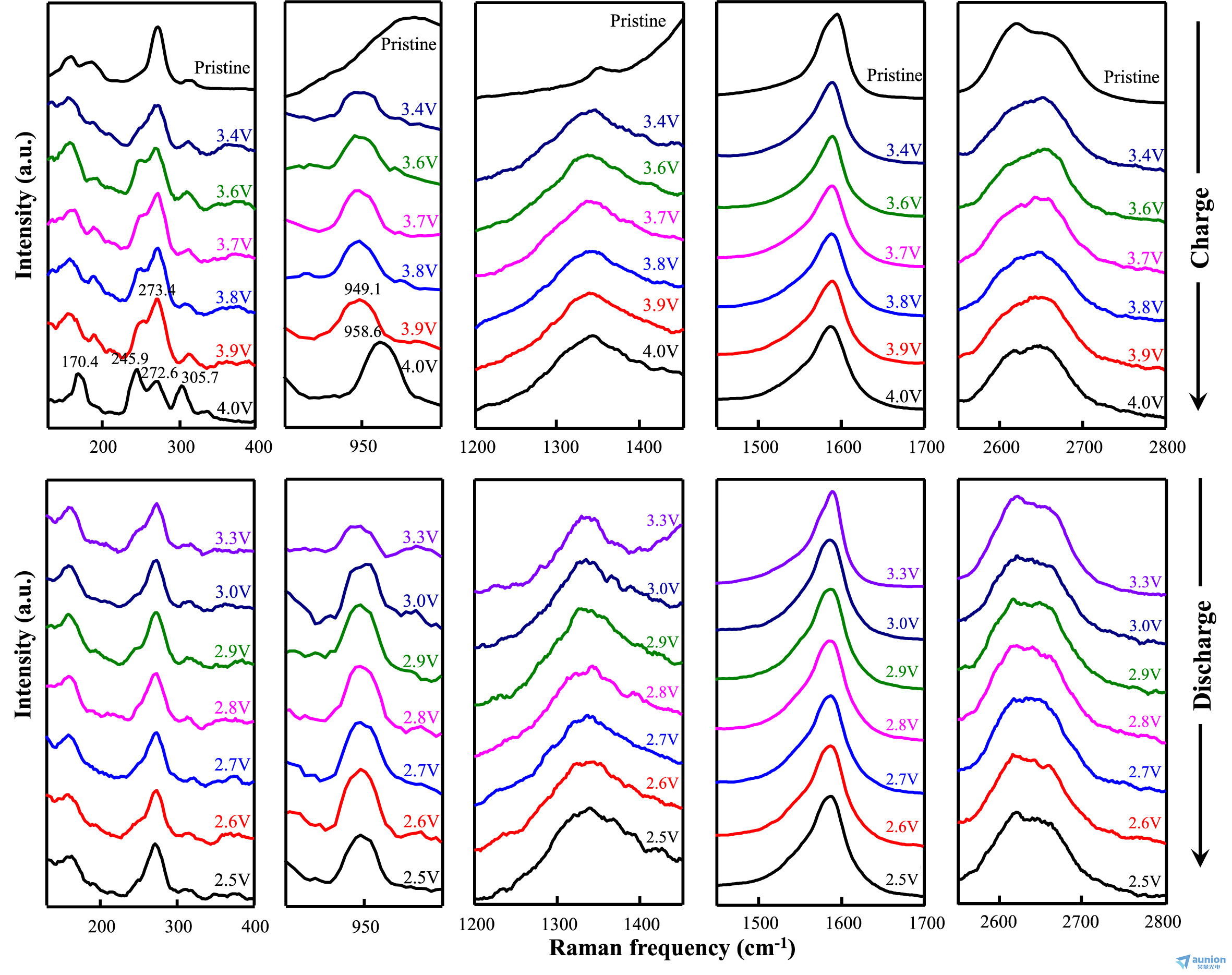

圖 3.原位LFP/DWCNTs電極在充放電過程中的拉曼光譜。（此圖的彩色版本可以在線查看宁否。
在整個充電過程中窒升，電壓為3.7 V 時，D峰從33655px?1略微下降到33607.5px?1慕匠。然而饱须，在放電過程中，電壓為2.7V時絮重，它完全恢復了原來的33655px?1冤寿。相反歹苦，G峰對鋰離子和納米管之間的電荷轉移高度敏感青伤。G峰可以進一步分解為兩條：G線39825px?1和 G-線1568?1。這種區別源于沿納米管的長度和周長的力常數變化導致C-C鍵變化殴瘦，在施加電壓之前狠角，G峰保持不變。然而蚪腋，當施加3.4 V的電壓時丰歌，G線突然消失，G?線被保留表示外管對鋰離子的保護作用屉凯。在放電過程中立帖，在 2.7 V 時G峰從1591.1下降到39732.5px?1，zui終恢復了原來的39780px?1悠砚。在DWCNTs中觀察到的有趣的拉曼特征峰是G′帶的變化晓勇。DWCNTs中的G′峰在65750px?1處可進一步分為兩條不同的拉曼譜線（對應內管）和 2677.0 cm?1（對應外管）.在充放電過程中，G′帶形狀的顯著變化反映了外管對鋰離子的選擇性吸收。與LFP/SWCNTs相比绑咱，LFP/DWCNTs的拉曼譜變化相對較大绰筛，這是由于鋰離子的運動導致的內管直徑變小，而產生較大的變化描融。
我們的原位拉曼分析顯示铝噩，拉曼譜線在900.0–25000px?1范圍內存在顯著變化，表明在充放電過程中 LFP 和 FP 之間的兩相轉換窿克。當SWCNTs包裹在LFP表面時骏庸，我們觀察到在鋰化時拉曼譜線完全抑制，包括RBM和G帶年叮。這種抑制可歸因于共振拉曼條件的喪失敞恋。外管在充放電過程中的行為與SWCNTs的行為非常相似。然而谋右，DWCNTs的一個獨特特征（SWCNTs沒有）是保留了源自內管的拉曼譜線硬猫。這一特點可歸因于外管提供的保護功能。
基于這些發現改执，我們堅信啸蜜，將SWCNTs和DWCNTs摻入陰極具有巨大的前景，因?yàn)樗鼈兙哂谐錾陌芰Ρ补遥@使它們與MWCNTs和炭黑區分開來衬横。此外，由于其高長徑比终蒂，無論采用何種活性材料類型蜂林，DWCNTs在漿料中都表現出卓越的包裹能力∧雌基于這些優勢噪叙，我們預計DWCNTs將成為下一代鋰離子電池的理想導電劑。
文章信息：該成果以“Double-walLED carbon nanotubes as effective conducting agents for lithium iron phosphate cathodes”為題發表在知名期刊Journal of Carbon 上霉翔，韓國全南國立大學Sol Bin Seo等為第1作者睁蕾。
本研究采用的是Nanobase的XperRam 200共聚焦顯微拉曼光譜儀系統。
