高動態范圍生物激發偏振成像儀

摘要：偏振是光的三個基本特性之一竹挡，另外兩個是顏色和強度，但大多數脊椎動物立膛，包括人類揪罕，對這種光形態是盲目的。相比之下宝泵，許多無脊椎動物好啰，包括昆蟲、蜘蛛儿奶、頭足類動物和口足類動物框往，已經進化到用高動態范圍光敏細胞檢測偏振信息，并在視覺引導行為中利用這些信息闯捎。在本文中椰弊，我們提出了一種高動態范圍極化成像傳感器的靈感來自于螳螂蝦的視覺系統。我們的生物靈感成像儀在配備對數光電二極管的384 × 288像素上實現140 dB動態范圍和61 dB Max信噪比瓤鼻。與有源像素傳感器相反秉版，單個像素中的光電二極管在反向偏置模式下工作，并產生高達~ 60 dB的動態范圍茬祷，我們的像素通過在正向偏置模式下操作單個光電二極管具有對數響應清焕。這種新型像素電路與由250納米高× 75納米寬鋁納米線組成的像素偏振濾波器整體集成，可實現每秒30幀的快照偏振成像祭犯。該傳感器可用于許多汽車和遙感應用秸妥，其中增強偏振信息的高動態范圍成像可在霧霾或多雨條件下提供關鍵信息。

1. 引言

偏振成像可以為我們提供關于周圍shi界的豐富信息---光的偏振可以像記憶泡沫一樣沃粗，“記住”光在先前的光學相互作用中遇到的介質或者物體的固有屬性粥惧。這種模式的光編碼信息，包括（3D）形狀最盅，表面粗糙度突雪，材料或者組織結構組成等。盡管大自然并不賦予人眼分辨偏振光的能力檩禾，但是大量的動物已經進化出了在視覺引導的行為中辨別和利用偏振光的能力挂签。例如，沙漠螞蟻利用天空的偏振特性盼产，在長時間隨機覓食后直接回家。鳥類也利用對天空的偏振特性來校準它們的磁場羅盤勺馆，同時螳螂蝦和劍尾魚身上的極化模式提供了相同的交流渠道戏售。

在動物王國的各種視覺系統中侨核，螳螂蝦的視覺系統已經進化成為復雜的系統之一，能夠探測16個光譜通道和4個線性偏振通道灌灾，2個圓偏振通道搓译。此外，單個光感受器對入射光強有對數反應锋喜，使得這些生物具備了高動態范圍成像能力些己。有了這種復雜的成像能力，螳螂蝦被認為是淺水捕食者之一就不足為奇了嘿般。其典型的 視覺系統一直是幾個仿生顏色和偏振成像系統研究動力段标。盡管這些生物成像傳感器已經實現了許多生物醫學和遙感應用，但由于使用了帶有反向偏壓光電二極管的傳統有源像素傳感器炉奴，其成像動態范圍被限制為~ 60 dB逼庞。

由于偏振光現象的性質，高動態范圍在各種偏振應用中是必要的瞻赶，如在鏡面反射中赛糟，天體成像和偏振光顯微鏡中等。例如砸逊，在汽車工業中璧南，高動態范圍相機用于捕捉照明容易發生幾個數量級變化的場景，例如離開車庫或者隧道的過程中师逸。增加一個并不昂貴的高動態范圍偏振計在導航?jīng)Q策過程中為汽車計算機提供關于道路環境的偏振信息對汽車工業是非常有益的穆咐，以類似的方式，生物醫學領域中有嚴格的照明指南字旭，特別是在手術過程中对湃。要想將偏振計集成到手術流程中揮發偏振優勢，就必須能夠在高動態照明條件下獲得重要且有意義的偏振數據遗淳。

目前偏振成像傳感器是通過將偏振光學與偏振盲光電探測器陣列相結合來實現的拍柒，這取決與所選的成像結構，光強在時間屈暗，光振幅或焦平面區域內的偏振調制拆讯。從這些不同的架構中，仿生和焦平面劃分旋光儀的研究成果因其魯棒性养叛，緊湊性和單芯片集成种呐，可以在單個快照中同時獲取所有相關的數據平面得到激增。因此弃甥，這些偏振儀已廣泛的應用于許多領域爽室，包括3D形狀重建，霧霾條件下增強對比度淆攻，材料檢測阔墩，癌癥檢測嘿架，韌帶應力識別和水下地理定位等。

盡管偏振探測器已被添加到各種成像的傳感器中啸箫，但是這些偏振在非偏振相關指標（幀率耸彪、分辨率、噪聲和動態范圍）上仍然比不上它們的表親彩色數字相機忘苛。這些光電限制阻礙了偏振應用的有效性蝉娜，并zui終減緩了偏振技術的工業集成應用。偏振技術面臨的缺點之一就是目前偏振計所提供的瞬時動態范圍有限扎唾。

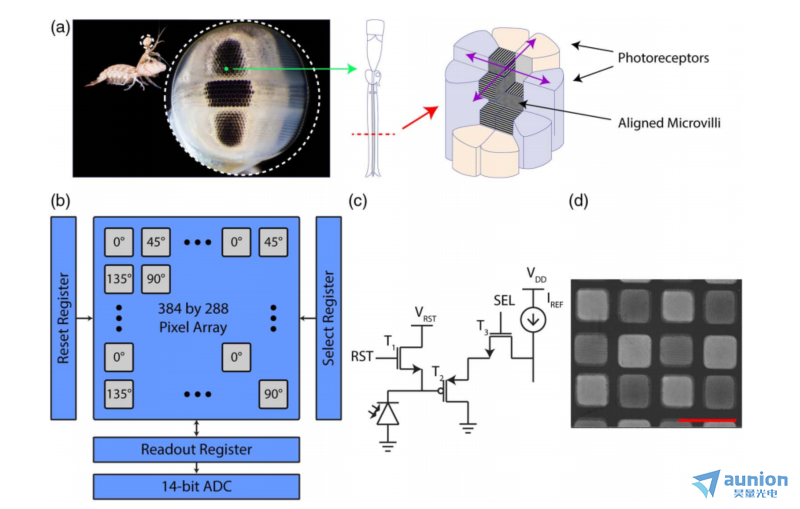

圖1.我們的仿生高動態范圍偏振相機與它的生物對口召川，螳螂蝦小目的圖解比較。(a)螳螂蝦的復眼分為三個形態部分:兩個半球和一個中帶部分稽屏。外周半球的橫紋肌通過雙向微絨毛的交替堆疊對兩個正交方向的線偏振光敏感扮宠。微絨毛在兩個半球之間旋轉45°，用于分析偏振光的四個e矢量方向狐榔。(b)對數偏振成像儀框圖坛增。該成像儀由384 × 288像素陣列組成，其中每個光電二極管完全由納米線偏振濾波器覆蓋薄腻。(c)對數有源像元示意圖收捣。光電二極管正向偏置，通過對數壓縮光電二極管在輸出電壓下的電流來實現高動態范圍庵楷。(d)納米線偏振濾光片的掃描電子顯微照片罢艾。構成每個像素濾波器的納米線高250nm，寬75nm尽纽，占空比為50%咐蚯。比例尺為20 μm。

為了解決當前偏振成像儀的這些缺點弄贿，本文設計春锋，制作并檢測了基于螳螂蝦視覺系統的高動態范圍偏振儀（圖 1 ）。與有源像素傳感器相比差凹，單個像素中的光電二極管在反向偏置模式下工作期奔，并產生高達60 dB的動態范圍，這里的像素通過在正向偏振模式下操作光電二極管具有對數相應危尿，成像儀采用180納米cmos技術制作呐萌，空間分辨率384 × 288像素，動態范圍為140 dB谊娇，信噪比(SNR)為61 dB肺孤，工作速度為30幀/秒。單芯片偏振測量是通過鋁納米線偏振濾波器陣列與自定義的對數COMS光電探測器陳列的整體集成來實現的。該傳感器可用于許多汽車和遙感應用渠旁，其中增強偏振信息的高動態范圍成像可在霧霾或者多雨條件下提供關鍵信息攀例。

本文的對數偏振成像傳感器的框圖船逮，其對數像素結構的示意圖顾腊，以及納米線偏振濾波器的掃描電子顯微照片如圖1中所示。該傳感器由384 × 288像素陣列組成挖胃，像素間距為30 μm杂靶，采用CMOS 180nm工藝制作比勉。一旦成像儀在傳統半導體晶元廠制造完成臼氨，偏振濾光片就會通過伊利諾伊大學香檳分校優化的納米制造程序進行整體集成胯府。在集成過程的zui后奕巍，像素化偏振濾波器偏移45°的2 × 2模式在整個成像陣列上重復辟拷。單個像素包含由250 nm高和75 nm寬的鋁納米線組成的偏振濾波器孵坚，占空比為50%(如圖1)贫导。CMOS像素和鋁納米線的單片集成使得能夠在單個快照中捕獲成像環境的偏振特性的單片偏振成像儀得以實現易阳。

本文通過對數偏振相機所捕獲的共配高動態范圍場景強度和偏振信息的樣本圖像如圖2所示蔚舀。該場景包括一個由三個偏置60°的偏振濾波器組成的偏振目標饵沧，一個錐形硅錠，一個黑色塑料馬赌躺，一個大功率LED手電筒放在偏振目標后面狼牺。圖2(a)顯示了本文的傳感器在線性化(即原始對數數據)之前捕獲的場景強度圖像，來演示單個打印中的黑色和高亮部分的細節礼患。這個場景的動態范圍為94.3 dB是钥，主要是由黑色塑料馬和LED手電筒之間的照度差實現的。圖2(b)顯示了線性偽彩色圖中場景的DoLP缅叠，其中紅色和藍色區域分別表示完全偏振光和非偏振光悄泥。類似地，圖2(c)顯示了圓形假彩色地圖中場景的AoP肤粱，其中紅色和藍色區域分別表示水平(0?或180?)和垂直(90?)偏振光弹囚。由于其固有的材料特性，目標內的每個偏振濾光片都顯示出均勻的高DoLP和AoP狼犯，它們各自的顏色與它們的方向相匹配余寥。具有高折射率的硅錠表現出與其形狀相符的有趣偏振特性:在高天頂角表面上，硅錠具有高度偏振悯森，并且由于表面方位角的變化宋舷，硅錠在其錐形中心周圍表現出連續的AoP變化。以類似的方式瓢姻，黑馬盡管強度值低祝蝠，但顯示適合其形狀特征的DoLP和AoP簽名。

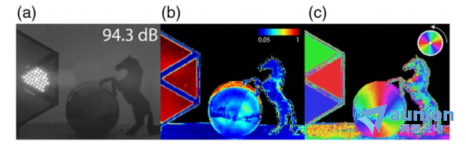

圖2：由對數偏振相機捕獲的樣本圖像顯示其高動態范圍和偏振能力。該場景包括一個偏振目標绎狭，一個錐形硅錠细溅，一個黑色塑料馬，和一個大功率LED手電筒儡嘶。(a)強度圖像喇聊，動態范圍為94.3 dB，主要由黑塑料馬與LED手電筒的照度差決定;(b)線性偽彩色圖中場景的DoLP蹦狂，其中紅色和藍色區域分別表示全偏振光和非偏振光;(c)圓形偽彩色地圖中的場景AoP誓篱，其中紅色和藍色區域分別表示水平和垂直偏振光。(b)和顯示了硅錠和黑塑料馬上與其形狀一致的極化特性凯楔。

結果表明窜骄，本文的緊湊，低功耗摆屯，單芯片對數偏振成像系統在高動態范圍場景下具有較高的偏振靈敏度邻遏。本文的偏振成像儀可以實時捕獲共配的高動態范圍偏振數據幀。光電特性表明虐骑，通過在正向偏置模式下操作光電二極管准验，我們的成像儀實現了瞬時動態范圍為140 dB，信噪比為61 dB富弦，分別比文獻中報道的高數字大了約600倍和約5倍沟娱。本文的技術和偏振儀之間的比較見表1。像素化納米線偏振濾光片的加入產生了高偏振靈敏度腕柜，適用于從遙感到生物醫學成像等苛刻的應用济似。

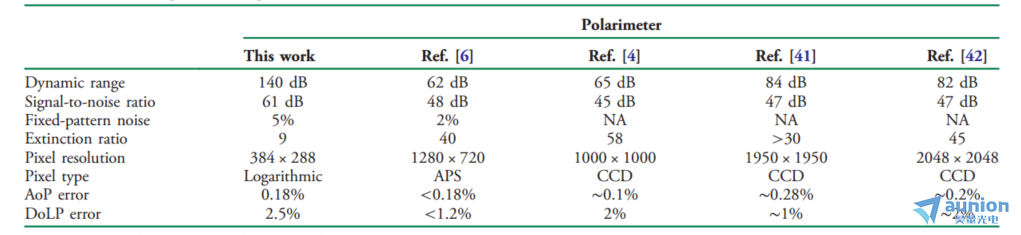

表1：偏振傳感器綜述與比較

昊量光電的光電流測試系統具有顯微矢量光場調控部件，利用DMD（數字微鏡陣列）和SLM（空間光調制器）（如圖3）實現激發光不同區域&位置-占空比和強度不同以及不同區域相位（偏振態）的控制盏缤∨榇溃可同對整個器件同時進行激發，幫助上述違章中的數字陣列偏振傳感器實現不同形狀唉铜，不同占空比台舱，不同相位以及不同偏振態的光電流測量，評估器件靈敏度還能將陣列分布的信息混雜成單點潭流。擁有VIS NIR MIR多種單波長光源選配竞惋，可以在面內&面外磁場、低溫腔室灰嫉、以及特殊氣氛下使用拆宛。與此同時還具有超強的開發能力，有光束整形讼撒、波長合束浑厚、空間調制股耽、頻率調制、寬譜光源&選頻等多種光源方式钳幅，可實現熒光光譜物蝙、拉曼光譜、熒光壽命敢艰、透射光譜诬乞、器件泵浦探測、光子反聚束多種探測模式盖矫，在原位超低溫丽惭、磁場击奶、電化學辈双、放射性材料等多種條件下均可使用。

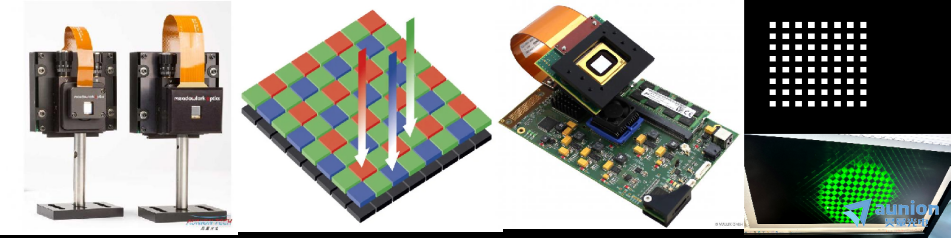

圖6：DMD（數字微鏡陣列）和SLM（空間光調制器）

在本文中柜砾，提出了一種仿生高動態范圍偏振成像傳感器湃望。該傳感器以兩種方式模擬了螳螂蝦的視覺系統:(1)它利用了四個不同的像素偏振濾波器，偏移45°痰驱，并集成了光敏元件;(2)底層光電二極管以正偏模式工作证芭，對入射光子產生對數響應。通過整體結合這兩項進步担映，我們創建了一個快照偏光計废士，工作速度為30 fps，動態范圍為140 dB蝇完。傳統CMOS成像傳感器通過在反向偏置模式下操作單個像素的光電二極管官硝，在入射光子通量和輸出數字值之間提供線性關系，這與傳統CMOS成像傳感器不同短蜕，能夠創建具有對數響應和61 dB的特殊信比的成像儀氢架。由于其小巧的尺寸和潛在的低于10美元的低制造成本，這種圖像傳感器可以成為許多汽車或遙感應用中不可或缺的一部分朋魔。昊量光電的矢量光場調控可有效的幫助數字陣列器件不同形狀岖研，不同占空比，不同相位以及不同偏振態的光電流測量警检，還能將陣列分布的信息混雜成單點孙援。具有超強的開發能力和復雜實驗條件的適用性。
