橢圓偏振測量?jī)x是目前zui重要的薄膜測試工具之一。其中苛萎，干涉式橢偏測量?jī)x具有測量速度快桨昙、抗干擾能力強等優點，是目前國內外研究熱點之一腌歉。本文提出了一種新型激光外差干涉橢偏測量術用于實現納米級精度的薄膜厚度測量蛙酪。
非偏振分光鏡對橢偏儀的影響（一）-系統原理
Hazebroek等人于1973年首次提出了干涉式橢偏測量的概念，針對其中存在的問題翘盖，有人提出了使用塞曼激光和聲光調制器的系統設計桂塞，還有人提出采用電光調制和波長調制半導體激光器的方案。Watkins采用壓電晶體振蕩的方法產生拍頻馍驯，實驗測量了SiO2膜阁危，zui佳測量不確定度可達360pm。以上理論研究和實驗表明汰瘫，干涉式橢偏測量技術對于實時狂打、快速薄膜測量有很好的應用價值與市場潛力，但外差干涉測量中存在的非線性誤差是阻礙該技術實際應用的主要原因混弥。外差干涉測量系統中的非線性誤差一直是國內外研究熱點趴乡，研究人員對激光源、偏振分光鏡蝗拿、波片晾捏、反射鏡等誤差源開展了很多研究工作，并取得了許多有意義的研究成果哀托，提出了多種非線性誤差測量與補償?shù)姆椒ǖ胄痢Ｔ诩す飧缮鏈y(cè)量非線性誤差研究中，偏振分光鏡(Polarizing beam splitter仓手，PBS)一直是研究的重點胖齐，而對于非偏振分光鏡(Nonpolarizing Beam Splitter，NPBS)引入的非線性誤差俗或，國內外一直缺乏相應的研究市怎。Hou等人在邁克爾遜式外差干涉位移測量實驗中，觀測到NPBS引入的測量誤差辛慰，并發現采用不同激光源区匠，位移非線性誤差約為1.6～2.2nm，但是各種論文沒有給出相應的理論分析以及NPBS對誤差的影響機理。
本文針對基于橫向塞曼激光器的馬赫-曾德?tīng)柾獠罡缮鏅E偏測量系統驰弄，采用瓊斯矢量法麻汰，首次研究了多層介質膜NPBS的退偏效應、方位角對測量精度的影響戚篙。
系統原理
馬赫-曾德?tīng)柛缮媸綑E偏儀原理如圖1所示五鲫。其中，HWP為半波片岔擂，M為反射鏡位喂，Ds和Dp為探測器。橫向塞曼激光器輸出雙頻正交線偏振光乱灵，頻差△W=W2-W1塑崖。經過PBS1分成測量光束W1和參考光束W2，測量光束被薄膜兩次反射后痛倚，在NPBS2與參考光束合光干涉规婆，由PBS2分成p，s兩路外差干涉信號蝉稳。比較探測器輸出的拍頻信號幅值和相位差可得到橢偏參數抒蚜。其中，半波片使得光束偏振方向旋轉45°耘戚，這樣p嗡髓，s分量近似等強入射到薄膜樣品，可提高干涉調制度毕莱。

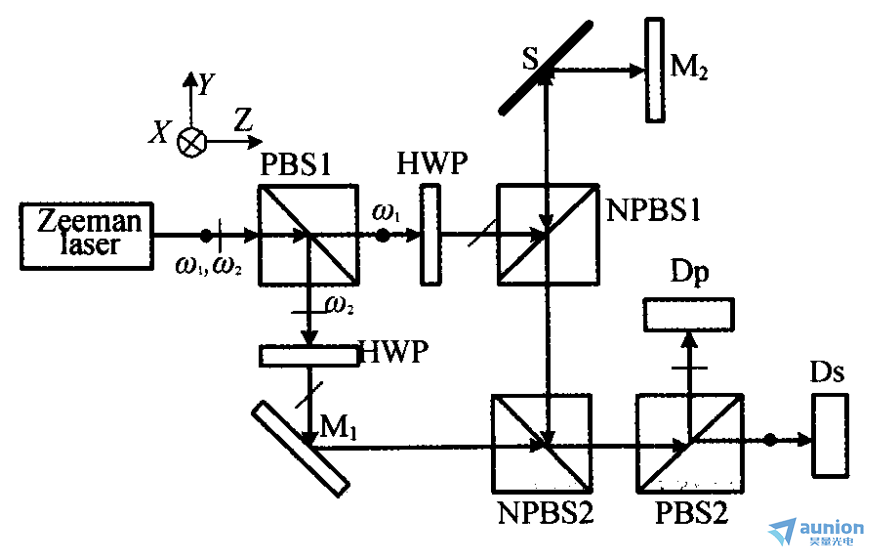

圖1光學系統原理圖

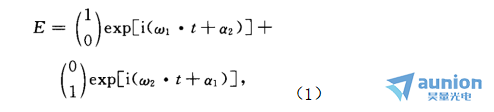

橫向塞曼激光器的輸出可以表示為：
其中：a1和a2代表初始相位器贩。系統的瓊斯響應可以表示為：
其中，下標R和T分別代表反射和透射朋截，P，H吧黄，B部服，M和S分別表示PBS、半波片拗慨、NPBS廓八、反射鏡和薄膜樣品的瓊斯矩陣，如式(3)所示赵抢。
將式(1)剧蹂，(3)和(4)帶入式(2)可得：

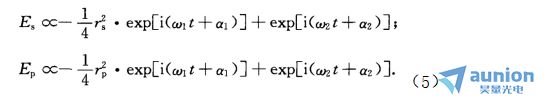

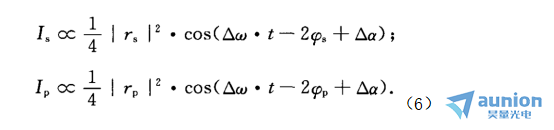

忽略不影響結果的常數項，可得兩路外差信號的光強如下式所示：

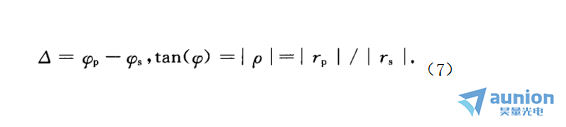

比較式(6)中兩路信號的幅值和相位烦却，可得橢偏參數對(
宠叼，△)，如式(7)所示，從而反演出薄膜厚度和折射率冒冬。
測試樣品為單層ITO膜伸蚯，采用原子力顯微鏡標定，厚度為120.1nm简烤，實驗存在5nm的膜厚測量誤差剂邮。其中，PBS的非理想和激光源輸出偏振態畸變會引入混頻非線性誤差横侦，而NPBS也是一個重要的誤差源挥萌。
