橢偏儀與偏振相位（七）- 波片相位延遲量測量誤差分析

影響波片相位延遲量測量準確度的因素主要有：標準1／4波片的偏差及待測波片快軸與入射面夾角θ的誤差等脐往，下面從公式(4)出發，討論兩者誤差對波片測量延遲量的影響：

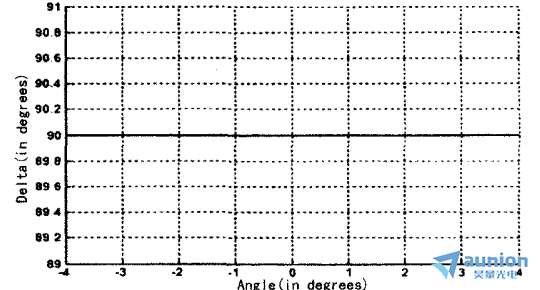

（一）當標準1／4波片和待測1／4波片的相位延遲量都是理想的90°時扳埂，得到δ與θ的關系如圖1所示业簿，θ的變化范圍是-4°至＋4°⊙舳可見梅尤，當標準1／4波片和待測1／4波片在理想情況下，待測1／4波片的方位角θ不影響其相位延遲量測量岩调。

圖1當標準1／4波片理想時待測波片δ與其方位的角θ的關系

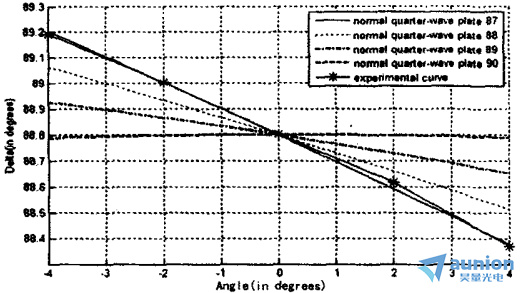

(二）實際上，由于波片受溫度誊辉，及制作工藝的影響矾湃，其相位延遲量不可能是理想的90°。若待測1／4波片的相位延遲量為88.8°堕澄，標準1／4波片相位延遲量在87°至93°內變化時邀跃，待測1／4波片相位延遲量與其方位角θ的關系如圖2所示，經過數值計算蛙紫，標準片相位延遲量在90°至93°變化時和87°至90°變化時是完全類似的拍屑，圖2中僅給出標準片在87°至90°的變化情況，其中“*”號為實測的實驗數據坑傅。

圖2 標準1／4波片有偏差時待測波片δ與其方位角θ關系

分析圖2曲線可知：

(1) 標準波片相位延遲量從87°到90°時僵驰，該曲線逐步向理想情況下的曲線靠近唁毒，當標準波片相位延遲量為87°時蒜茴，理論曲線與實驗測量數據吻合很好。若θ精度為0．1°浆西，這時δ的zui大偏差為0．00006°粉私，相對偏差為0．000068％；

(2) 若標準波片相位延遲量為90°時诺核，待測波片安放方位角θ對測量波片相位延遲量影響很谐ぁ；

(3) 若角度θ=0°窖杀，即待測波片沒有安放方位角誤差時漓摩，理論值與實驗值完全重合。實驗中只要能保證θ=0°入客，測量波片相位延遲量與標準波片實際相位延遲量無關管毙。所以，利用消光式橢偏儀測量波片相位延遲量的準確度主要與標準波片相位延遲量的準確度及待測波片的方位角誤差有關桌硫，測量波片相位延遲量的重復性精度由橢偏儀決定。

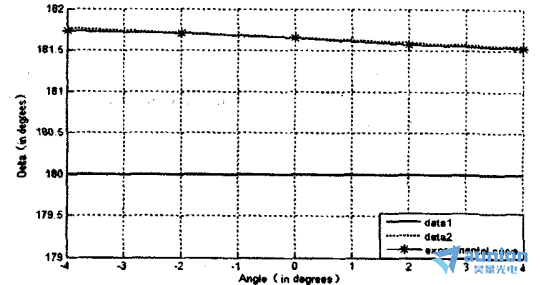

(三）同樣鞍泉，對待測波片相位延遲量為180°或其他角度時也得到類似的結論皱埠。圖3中data1為標準1／4波片和待測1／2波片均為理想情況下的δ和θ的關系。data2為標準1／4波片和待測1／2波片均為非理想情況下的δ和θ的關系咖驮，由圖3可知边器，非標準情況下理論曲線和實驗曲線吻合得比較好，圖中“*”為實驗測量點托修。

圖3 待測二分之一波片δ與θ的關系

(四)光線非垂直入射波片時忘巧，也會引進附加的相位延遲量測量偏差睦刃。這可通過仔細調整待測波片的狀態使光線盡量垂直入射砚嘴。另外，消光式橢偏儀的系統誤差及隨機誤差也會影響相位延遲量的測量精確度涩拙。

了解更多詳情，請?jiān)L問上海昊量光電的官方網頁：

http://www.wjjzl.com/three-level-56.html

相關文獻：

1王勇輝,鄭春龍,趙振堂.基于斯托克斯橢偏測量系統的多點定標法[J].中國激光,2012,39(11):163-167.

2侯俊峰,于佳,王東光,鄧元勇,張志勇,孫英姿.自校準法測量波片相位延遲[J].中國激光,2012,39(4):173-179.

3王喜寶,宋連科,朱化鳳,郝殿中,蔡君古.連續偏光干涉法測量波片寬波段延遲量變化[J].激光技術,2012,36(2):258-261.

4趙振堂,林天夏,黃佐華,何振江.利用消光式橢偏儀精確測量波片相位延遲量[J].激光雜志,2012,33(3):8-9.

5程一斌,侯俊峰,王東光.組合波片的橢圓率角測量方法[J].北京理工大學學報,2019,39(7):750-755.

6于德洪,李國華,蘇美開,宋連科.任意波長云母波片位相延遲的測量[J].光電子．激光,1990,1(5):267-269.

7徐文東,李錫善.波片相位延遲量精密測量新方法[J].光學學報,1994,14(10):1096-1101.

8薛慶文,李國華.半陰法測量λ/4波片的相位延遲[J].光電子．激光,1998,9(2):150-151.

9AzzamR.M.A.,Bashara,N.M.ellipsometryandPolarizedLight[M].NewYork:North-Holland,1977,198-201.

10孫英姿,王東光,張志勇,鄧元勇,張洪起,玄偉佳.波片相位延遲的光強測量法研究[J].天文研究與技術,2008,5(1):74-82.
