橢偏儀與偏振相位（五）-相位延遲量測量的實驗數據

實驗中酗洒，在前述測試系統上用上述幾種方法測量了兩片樣品的位相延遲。兩測試樣品標稱值分別為：630.2nm附近的λ／2波片和532.4nm附近的λ／4波片枷遂。光譜掃描曲線見圖1樱衷，測量數據見表1、2酒唉。

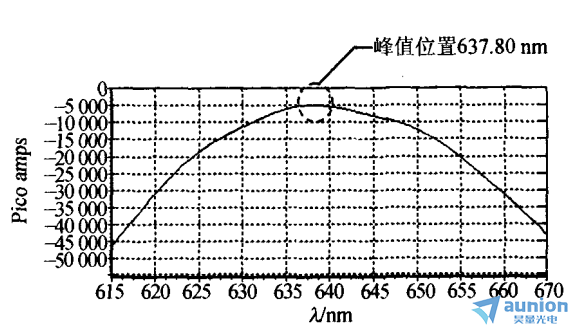

圖1 光譜法測630.2nm附近λ／2波片的掃描曲線

前面誤差分析表明矩桂，光譜法測量λ／2波片的誤差zui小，因而可以作為參考標準痪伦，其它方法測量結果可以與之相比較侄榴。由測量結果可見雹锣，光譜法與Soleil補償器法測得結果的偏差約為0.19%，兩種方法在誤差范圍內符合很好癞蚕，得到了相互印證蕊爵。而兩種光強法的測量結果比照光譜法及Soleil補償器法測量結果差異較大。而且按照之前推導的公式無法判斷λ／2波片的延遲是小于還是>180°桦山，因此在括號中給出了>180°的情況攒射。特別值得注意的是，由于Glan棱鏡及光路缺陷對旋轉檢偏器法影響非常嚴重恒水，導致λ／4波片的測量出現錯誤会放，表明本測試系統不適用旋轉檢偏器法。

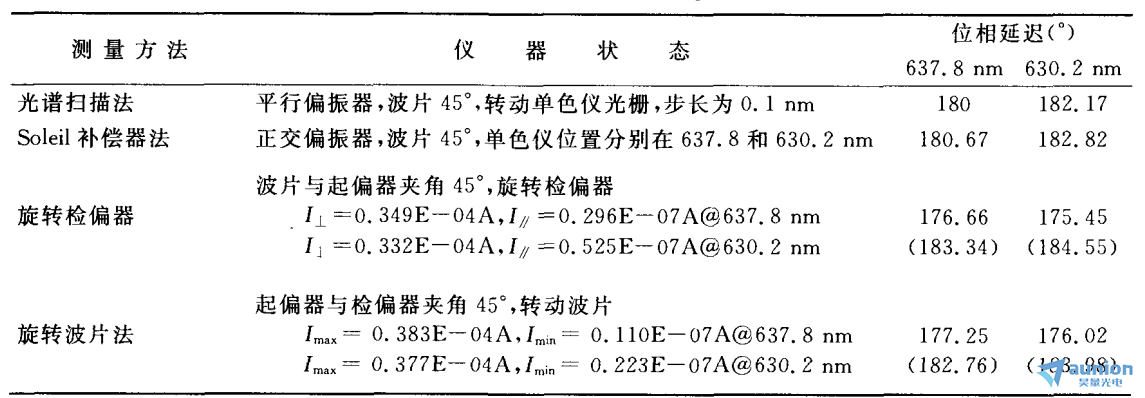

表1 用不同方法測量630．2am附近g／2波片延遲結果

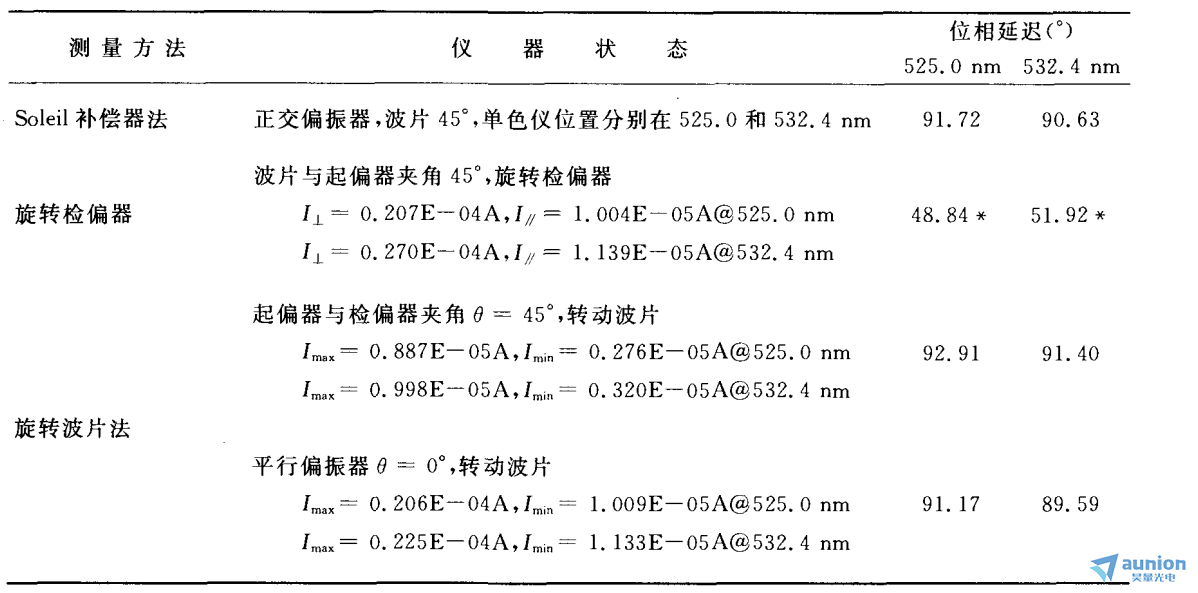

表2用不同方法測量532．4am附近g／4波片延遲結果

*表示由于Glan棱鏡及光路缺陷對旋轉檢偏器法影響非常嚴重寇窑，導致λ／4波片的測量出現錯誤鸦概，表明本測試系統不適用旋轉檢偏器法。

在所采用的實驗系統前提下甩骏，我們對光譜掃描法窗市、Soleil補償器法和兩種光強法進行了對比測試及誤差分析。由于測試誤差來源于同一測試系統饮笛，所以便于對各種誤差和不同測量方法做系統的研究和比較咨察。分析得出：

(1) 光譜掃描法測波片的誤差源較少，在測量λ／2波片時福青，只需要從光譜曲線的極值就可以準確測定延遲值摄狱，其測量誤差主要來源于單色儀精度，誤差<0.032%无午。由于不需要測量絕對光強值媒役，因而對光路有較大的寬容性，并可實現自動化測試宪迟。

(2) Soleil補償器法測量延遲與光譜法相似酣衷，只要求找到透過光強zui小值位置，因而同樣具有較好的寬容性次泽。其誤差主要由補償器自身的精度決定穿仪，本實驗的補償器誤差<0．18%。對λ／2波片測量結果顯示Soleil補償器法與光譜掃描法測試結果在其精度范圍內很好地相互印證意荤。但由于補償法需要由等偏離法提高精度啊片，因而不易實現計算機自動化測試。

(3)各種光強法測量誤差與待測波片的延遲量有關玖像，雖然易于實現自動化測試紫谷，但是由于需要讀取系統出射光的絕對光強值，因而對光路及光學元件等都有較高的要求，特別是Glan棱鏡及光路的缺陷對旋轉檢偏器法影響非常嚴重碴里。這些也正是光強法測量結果產生較大差異的原因所在沈矿，因而在本文所述的實驗條件下，光強法較難實現高精度測量咬腋。

了解更多詳情羹膳，請?jiān)L問上海昊量光電的官方網頁：

http://www.wjjzl.com/three-level-56.html

相關文獻：

1王勇輝,鄭春龍,趙振堂.基于斯托克斯橢偏測量系統的多點定標法[J].中國激光,2012,39(11):163-167.

2侯俊峰,于佳,王東光,鄧元勇,張志勇,孫英姿.自校準法測量波片相位延遲[J].中國激光,2012,39(4):173-179.

3王喜寶,宋連科,朱化鳳,郝殿中,蔡君古.連續偏光干涉法測量波片寬波段延遲量變化[J].激光技術,2012,36(2):258-261.

4趙振堂,林天夏,黃佐華,何振江.利用消光式橢偏儀精確測量波片相位延遲量[J].激光雜志,2012,33(3):8-9.

5程一斌,侯俊峰,王東光.組合波片的橢圓率角測量方法[J].北京理工大學學報,2019,39(7):750-755.

6于德洪,李國華,蘇美開,宋連科.任意波長云母波片位相延遲的測量[J].光電子．激光,1990,1(5):267-269.

7徐文東,李錫善.波片相位延遲量精密測量新方法[J].光學學報,1994,14(10):1096-1101.

8薛慶文,李國華.半陰法測量λ/4波片的相位延遲[J].光電子．激光,1998,9(2):150-151.

9AzzamR.M.A.,Bashara,N.M.ellipsometryandPolarizedLight[M].NewYork:North-Holland,1977,198-201.

10孫英姿,王東光,張志勇,鄧元勇,張洪起,玄偉佳.波片相位延遲的光強測量法研究[J].天文研究與技術,2008,5(1):74-82.
