在靜態單點測量的基礎上添加位移臺來達成對二維材料的平面掃描測量，可制作切割邊緣平面的二維地圖结笨。整個掃描克爾顯微鏡系統中還應用到了二極管激光器包晰、鎖相放大器、光譜儀、差分放大器等器件。
掃描克爾顯微鏡系統

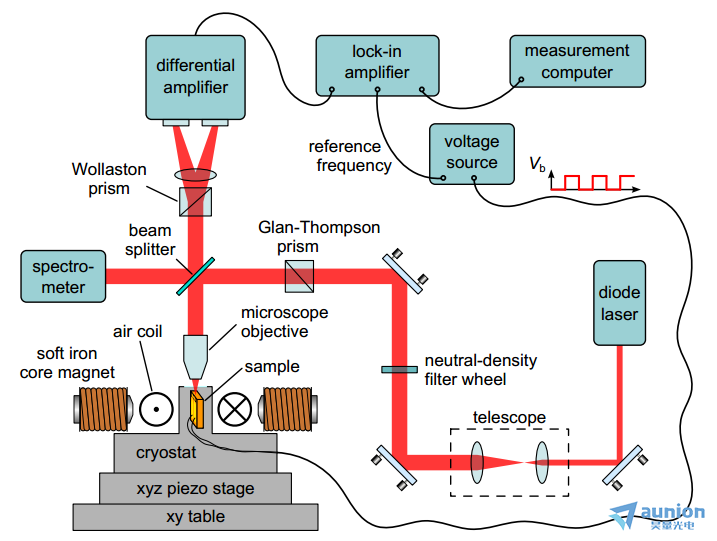

圖1顯示了掃描克爾顯微鏡光學設置的示意圖般眉。樣品在真空(p < 10?5 mbar)中安裝在He流低溫恒溫器的冷手指上，該低溫恒溫器可冷卻至約10 K树肃。樣品位于低溫恒溫器窗口下方約1mm處，切割邊緣平面朝上瀑罗。低溫恒溫器安裝在壓電工作臺的頂部胸嘴，壓電工作臺本身連接在一個xy工作臺上。壓電級沿試樣劈裂邊緣平面軸線的行程范圍為100μm斩祭。因此劣像，通過在靜態激光束下掃描樣品，可以制作切割邊緣平面的二維地圖停忿。
對于pMOKE測量電子自旋極化驾讲，使用連續波二極管激光器蚊伞。該激光器的光子能量在1.44 ~ 1.54 eV范圍內可調諧席赂。因此吮铭，它可以選擇在GaAs帶隙Eg附近(10 K時約1.518 eV)，這對于優化樣品的磁光Kerr響應是必要的颅停。激光通過幾個寬帶介質反射鏡引導到一個薄膜分束器谓晌。在這里,大約90%的光被傳輸并到達光譜儀，光譜儀用于確定激光的波長癞揉。剩下的10%的光被反射到顯微鏡物鏡上纸肉，物鏡將光聚焦到低溫恒溫器中的樣品上。物鏡的放大倍率為60喊熟，數值孔徑為0.70柏肪，工作距離約為2.5 mm。為了在切割邊緣平面上獲得盡可能小的激光光斑直徑芥牌，必須確保顯微鏡物鏡的整個孔徑均勻照射烦味。因此，光束在離開二極管激光器后用望遠鏡加寬壁拉。樣品上的光強可以借助中性密度濾光輪來控制谬俄。測量時使用的探測激光功率約為10μW。激光在到達樣品之前被格蘭-湯普森棱鏡線偏振弃理。光從樣品表面反射后溃论，偏振面旋轉克爾角θK，用沃拉斯頓棱鏡將反射光分成兩束正交偏振光束痘昌，用差分放大器測量相應的光強差來檢測钥勋。該差分信號與克爾角成正比，因此也與砷化鎵導帶中的自旋極化成正比控汉。
鐵磁觸點的磁化以及GaAs中的自旋系綜可以用兩個電磁鐵來操縱笔诵，這兩個電磁鐵位于低溫恒溫器外部，樣品位于其中心姑子，如圖3.6所示乎婿。空氣線圈磁體用于沿激光束的敏感方向(= x軸)切換噴射器觸點的磁化街佑。因此谢翎，在關閉磁場后，允許沿注入器觸點的兩個相應的剩余磁化方向進行自旋注入沐旨。另一方面森逮，軟鐵芯磁體產生z方向(=樣品的面外方向)的場，并用于進行Hanle退極化測量磁携。
