膜厚測量原理（三）-通過光譜反射確定薄膜特性

薄膜反射率的振幅和周期取決于薄膜厚度，光學常數心俗，和界面粗糙度等其它特性傲武。在多于一個界面的情況下，薄膜的光學特性不可能以解析解的形式來算出來城榛，也不可能在每個波長下描述n和k值揪利。實際應用中，一定波長范圍內的n和k由數學模型根據幾個可調節參數模擬得出狠持。薄膜特性通過計算厚度實驗值及n與k模型參數的反射光譜來確定疟位，不斷調整這些數據，直到計算反射率和測量反射率相匹配喘垂。

n和K的建模

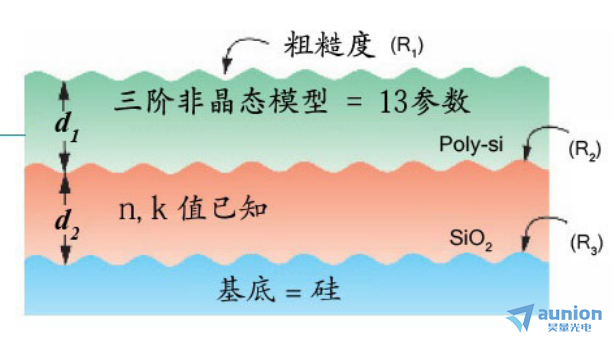

有許多數學模型描述波長的函數n和k甜刻。為某種薄膜選擇模型時，在準確描述相關波長范圍n和k的情況下正勒，變量越少越好得院。一般來講，不同材料（如：電介質章贞，半導體祥绞，金屬和非金屬）的光學常數隨波長有很大的不同，需要不同的模型來描述阱驾。電介質 (K=0）模型通常有三個變量就谜，而非電介質有五個或更多的變量。下面的例子里覆，是兩層薄膜結構的模型丧荐，共考慮了18個可變量。

柯西：

擬合參數：A,B,C（共3個）

無定形半導體：

擬合參數：（共5喧枷，9或13個）

晶狀半導體：

擬合參數：（共4虹统，7或10個）
