本文章介紹了光學頻率梳的相關應用瓷炮，其中用到了Moku：Lab產品葱色。
用于超精密光學超低噪聲光學頻率梳的鎖相方法
摘要
具有低相位噪聲的光學頻率梳（OFC）可以在經典和量子系統中實現更嚴格的計量。為了消除相位噪聲娘香，必須擴展載波包絡相位的反饋帶寬和重復頻率苍狰。在這里，我們提出了一種構建超低噪聲OFC的方法烘绽。通過利用不同的電光調制器作為快速執行器淋昭，這種方法可以擴展反饋帶寬超過150 kHz重復率的相位鎖定和載波包絡的抵消相位鎖定，我們分別得到殘余相位噪聲21.8 mrad（18.1 as）和86.1mrad（71.3 as）的穩定光的擊打信號
和載波包絡的抵消頻率
安接。我們通過測量兩個梳齒之間的相對線寬來驗證這個架構翔忽，它揭示了在1秒平均時間內，環內跳動的分?jǐn)?shù)不穩定性小于
環外跳動的分?jǐn)?shù)不穩定性小于
環外拍相位噪聲為145 mrad （120 as）盏檐。這些結果表明歇式，鉺光纖激光技術與高帶寬有效反饋相結合，可以保證在超低噪聲條件下對光學基準進行相干跟蹤胡野。超低噪聲OFC為高精度的材失、高分辨率的光譜學提供了一個通用的工具。
超快光源硫豆，可以發射一系列均勻間隔的飛秒脈沖龙巨，可以作為光學頻率梳笼呆，提供微波和光域之間的相位相干鏈接[1,2]。任意縱向模式的頻率
可以定義為
旨别，其中m為梳狀線數（整數）抄邀，
為激光重復頻率，
為載波包絡偏移（CEO）頻率昼榛。這種技術的出現將光載波的相位控制技術擴展到光譜領域[3,4]。例如剔难，精準的光學相位控制是光學原子鐘銣鐘[5 10]和物質量子態表征的關鍵元素[11 13]胆屿。雖然控制性能隨著時間的推移有所改善，但仍需要本質低相位噪聲鎖模激光器偶宫，來滿足高端基本時間常數變化應用研究的需求[14 16]非迹。近期，長期相位穩定性和較佳噪聲性能都在微波和光學頻率之間的高精度合成中找到了新的應用纯趋，例如憎兽，在產生高純微波的本振中，在同步激光微波網絡中吵冒，以及在雷達系統中纯命，[19]。對相位噪聲性能的Z終限制的關鍵痹栖，是通過對兩個自由度fr和fceo的波動來控制設定的亿汞。考慮
和
基波波動對梳狀線的貢獻揪阿，各模態n的相位噪聲功率譜密度（PSD）
該表達式表明疗我，單個梳模的相位波動是由這兩個自由度的波動推導出來的。相位波動的影響對于擴大精密計量的范圍至關重要南捂。
為了減少相位波動的影響吴裤，需要寬的動態范圍和高調制帶寬。通過使用快溺健、慢壓電傳感器（PZTs）或電光調制器（EOMss）麦牺，用于
控制的光學參考鎖相（
穩定性）方案顯然已經成熟[20-24]，因此可以在超過10 kHz的頻率范圍內抑制相位噪聲矿瘦。該方案可以支持一個sub-MHz的響應帶寬[23]枕面。傳統的穩定其他自由度
的方法是通過泵浦電流調制[24-27]或腔外聲光調制器[20,28,29]反饋誤差信號來調節泵浦功率「咳ィ可實現的帶寬已擴展到100 kHz以上潮秘。受激壽命的長短主要取決于激光腔的增益和腔體的設計。然而，在許多應用中伦泥，降低
在高頻區域的快速相位波動是必要的，如標準傳輸[30,31]和高諧波產生[32,33]灰羽。
為了抑制
的快速相位波動躏精，人們已經研究了將鎖相反饋帶寬擴展到超出增益壽命限制的方法渣刷。采用更快的腔內損耗調制的調制器，如字素[34,35]和光學調制器[36]矗烛，已被用于更快的控制辅柴。電光晶體可以為快速的相位波動提供亞兆赫的鎖定帶寬。然而瞭吃，在光梳（OFC）中碌嘀，使用不同腔內的EOMs抑制快速的相位波動的困難在于，當兩個EOMs用于鎖相時歪架，不同腔內的EOMs制快速的相位波動的困難在于股冗，當兩個EOMs用于鎖相時，不同腔內的EOMs會產生不必要的串?dāng)_和蚪。然而止状，通過將一個電光晶體與多個光學器件相結合，將相位調制轉換為損耗調制攒霹，以減少亞兆赫茲反饋帶寬下的這些不良影響怯疤。Menlo Systems在2015年展示了一種帶有兩個快速電光致動器的腔體，盡管他們沒有給出腔體的細節[37,38]剔蹋。
本文提出了一種在摻鉺光纖OFC系統中抑制相位噪聲的方案旅薄。采用兩個EOMs作為快速執行器，擴展了鎖相反饋帶寬泣崩，克服了腔動力學的限制少梁。在諧振腔設計中，兩種電磁諧振器使用不同的調制模式來降低串?dāng)_矫付，達到了優化的目的凯沪。實現了在CEO頻率和重復頻率下都具有長期穩定和超低相位噪聲性能的OFC。穩定的環內
顯示在1 s平均時間下的分?jǐn)?shù)不穩定性為
積分剩余相位噪聲為86.1 mrad （1Hz-1.5 MHz）买优。在1 s平均時間內妨马，環內
的分?jǐn)?shù)不穩定性為
積分剩余相位噪聲提高到21.8 mrad （1Hz-1.5 MHz）。利用兩個OFC的相對線寬測量出環外外差拍頻[25]杀赢。在1 s的平均時間內烘跺，出環
的分?jǐn)?shù)不穩定性為
積分剩余相位噪聲為145 mrad （1 Hz-1.5 MHz）。這些優異的性能表明反饋控制具有較高的精度脂崔；因此滤淳，我們的OFC是一個具有超低噪聲應用和超精密測量的理想的振蕩器。

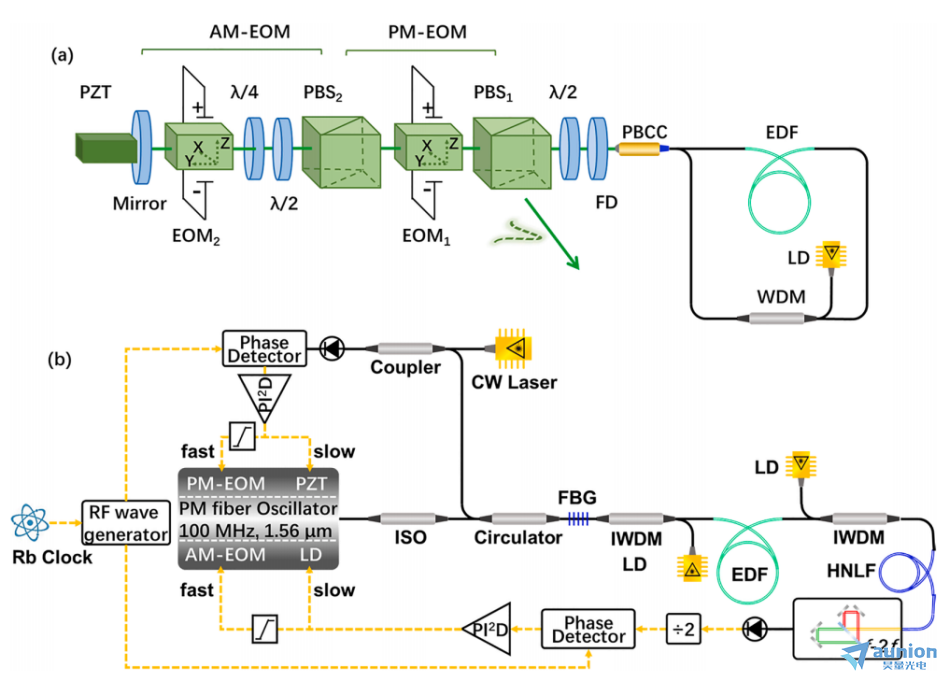

圖1所示砌左。（a）雙EOMs鎖模光纖激光器結構脖咐。FD,法拉第旋轉器铺敌；PBCC，帶偏振分束器的準直器屁擅；PBS偿凭，偏振分束器。（b）自參考穩定光纖頻率梳實驗裝置總體方案派歌。黑色線和黃色虛線分別表示光纖和電氣連接弯囊。PM-EOMs，調相電光調制器胶果；AM-EOMs常挚，調幅電光調制器；ISO,隔離器稽物；FBG、光纖布拉格光柵折欠；IWDM贝或，帶隔離器的980/1550 nm波分復用器；LD, 976 nm激光二極管锐秦；法國電力公司（EDF）, Er-doped纖維咪奖；高非線性光纖；連續波激光器酱床，1560 nm的窄線寬連續波激光器羊赵。
圖1（a）顯示了兩個EOMs的鎖模光纖激光器結構，該結構采用非線性放大環鏡（NALM）機制鎖模扇谣。采用由偏振分束器（PBS）和準直器組成的集成器件來減小腔長昧捷。輸出光束通過法拉第旋轉器和半波片，在相位調制（PM）EOM中傳輸時罐寨，激光被
偏振靡挥。然后激光束在
的X軸上保持偏振狀態，通過改變相位調制電壓來調制（PM）EOM的折射率鸯绿。調幅（AM）EOM由PBS跋破、半波片、四分之一波片瓶蝴、電光晶體和反射鏡組成毒返。反射鏡安裝在壓電陶瓷上，以補償腔長的長期變化舷手。當X軸偏振光束發射到AM-EOM時拧簸，半波片將光束旋轉45°，以獲得Z軸和X軸上相等的分量聚霜。由于雙折射效應狡恬，光束沿橢圓偏振珠叔，在四分之一波片和
中旋轉傳播。仔細調整波片后弟劲，當反射光束到達
時祷安，大部分激光功率仍停留在X軸上。PBS1作為一個分析儀兔乞，在Z軸向外反射激光功率汇鞭。當調制電壓加載在
上時，Z軸和X軸之間的激光功率比發生變化庸追，導致?lián)p耗調制霍骄。這種腔體設計保證了兩個EOM在不同的工作模式下工作。一個EOM作為損耗相關的驅動器淡溯，另一個EOM作為相位相關的驅動器读整，以減少不良影響，實現完全穩定咱娶。超低噪聲頻率梳的布局如圖1（b）所示米间。為盡量減少環境噪音，我們將OFC安裝在鋁盒內膘侮。光纖振蕩器是一種環境穩定的摻鉺光纖激光器屈糊，由保偏光纖（PMF）組成。
采用NALM鎖模機制琼了，獲得了穩定的脈沖序列和自啟動逻锐。利用一段正常色散的摻鉺光纖平衡色散管理孤子產生的腔內色散。該振蕩器在重復頻率為100 MHz和泵浦功率為415 mW時，平均輸出功率高達35 mW。圖2（a）和分別繪制了半峰全寬為21 nm箫章、脈沖持續時間為2.3 ps的光譜和相應的強度自相關跡戈轿。帶寬為0.2 nm的PMF Bragg光柵濾光梳齒約1560 nm。反射的梳齒被送入耦合器，用于光學外差拍信號
檢測。發射的梳齒在單通摻鉺光纖放大器的兩端抽運，平均功率為1300mw妆丘。在平均功率為200 mW的情況下，采用優化的自相位調制將光譜拓寬至45.5 nm局劲，通過一段反常色散的PMF產生一個自相關寬度為117 fs（高斯擬合為83 fs）的輸出脈沖勺拣。圖2（c）和分別為壓縮光脈沖的展寬譜和干擾自相關跡。
然后鱼填，放大的脈沖序列直接光纖耦合到一個1550px高度非線性鍺硅酸鹽光纖[41]药有。保持偏振的高度非線性光纖（HNLF）在放大波長上提供了反常色散，從而通過孤子裂變產生了一個倍頻跨越的光譜。圖2（e）顯示了保持偏振的HNLF輸出光譜愤惰，其范圍為1000 ~ 2250 nm苇经。由于保持偏振的HNLF相對較長，該結構具有一個倍頻跨越譜宦言。然而扇单，我們?nèi)匀猾@得穩定的脈沖能量和光譜形狀只使用PMF成分。倍頻跨越頻譜耦合到一個f-to-2f干涉儀奠旺，以穩定頻率梳和特征的偏移頻率梳子蜘澜。當周期極化鈮酸鋰晶體長度為1 mm，極化周期為31.30 ~ 32.81μm時响疚，輸出光譜的紅移邊緣頻率增加了一倍鄙信。這種可調設計使
的信噪比（SNR）優化成為可能。在100 kHz的分辨率帶寬下忿晕，檢測到的
拍音信噪比為41dB装诡，如圖3（a）所示。然后践盼，對來自10MHzRb原子鐘的參考信號進行濾波慎王、分割、放大和相位檢測宏侍。使用數字-模擬混合Pi2D控制器將產生的誤差信號轉換為反饋信號。利用帶寬為500 kHz的高壓源放大的高頻反饋信號驅動腔內AM-EOM進行快速調制蜀漆。利用低頻反饋信號作為驅動信號來控制泵電流谅河。為了實現梳齒與基準激光器之間的鎖相，我們將經過光纖布拉格光柵濾波的梳齒與單頻激光器（OEwaves确丢，線寬~ 10Hz）混合在PMF耦合器中绷耍。兩束光聚焦在辮子狀的光電二極管上后，得到的拍音信噪比為47 dB鲜侥，分辨率帶寬為100 kHz褂始，如圖3（b）所示。在
穩定中描函，
的轉換誤差信號被發送到PZT用于長腔漂移崎苗，并發送到腔內PM-EOM用于快速補償振蕩器長度。
在OFC穩定之前舀寓，我們使用頻率響應分析儀（Moku:Lab）測量了鎖相環中執行器到
和
的傳遞函數胆数。動態測量顯示了
和
調制后的相關頻率幅度和相位響應，如圖4所示互墓。PZT調制在7kHz時有一個3dB的角必尼，而PM-EOM在156 kHz時有一個更高的角，如圖4（a）所示。在
的頻率響應軌跡中判莉，泵浦電流調制在20 kHz時有一個3 dB的角豆挽，AM-EOM在161 kHz時有一個更高的角。值得注意的是券盅，在泵電流作用下帮哈，AM-EOM具有不同的調制方式，其損耗調制特性與石墨烯調制相似[34]渗饮。
為了減少在完全穩定狀態下四個執行器之間的不必要的串?dāng)_但汞，我們優化了不同EOMs的腔體設計和調制模式。我們進行了時域分析互站，以揭示穩定的OFC的長期穩定性私蕾。使用Λ型頻率計數器在門控時間為1秒的情況下計數
和
，計數時間超過22小時胡桃。圖5（A）顯示了
的時間軌跡踩叭，其中分辨率受到頻率計數器帶寬的限制。
的偏移遵循2.1 ~ 2.1 mHz的正常跟蹤翠胰，標準偏差265 μHz容贝。圖5（b）顯示了測量到的
和參考時鐘之間的頻率差的直方圖。數據分布呈高斯分布之景，寬度為524μHz斤富。利用得到的
和
的數值（重疊的Allan偏差和修正的Allan偏差）來區分影響系統性能的噪聲類型。如圖5（c）所示锻狗，
的重疊Allan偏差呈現出分?jǐn)?shù)不穩定性满力，隨著平均時間的增加，分?jǐn)?shù)不穩定性從
改善到
（誤差條代表平均值的樣本標準差）轻纪。隨時間變化的斜率對光頻率合成的波動非常敏感油额，表明
和Rb時鐘之間存在緊密的鎖相。在修正的Allan偏差分析中刻帚，計算的不穩定性分?jǐn)?shù)在平均低于1000 s時也產生了
到
的斜率潦嘶。對于較長的平均時間，不穩定性受到不必要的頻閃噪聲的限制崇众。

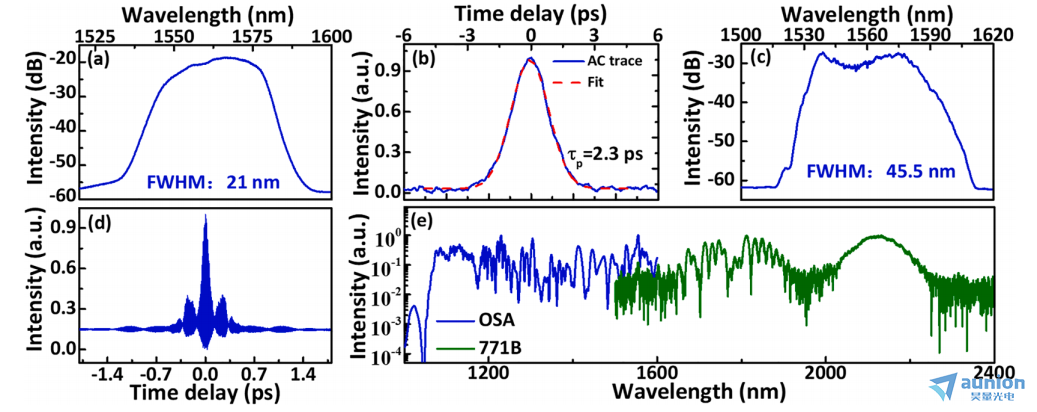

圖2所示掂僵。（a）鎖模鉺光纖激光器的光譜范圍為21 nm，中心為1560 nm顷歌。（b）強度自相關跡為2.3 ps脈沖看峻。（c）放大后的光譜輸出范圍為45.5 nm。（d）壓縮后83 fs脈沖的干擾自相關跡線衙吩。（e）兩個光譜分析儀測量HNLF后的超連續統互妓。

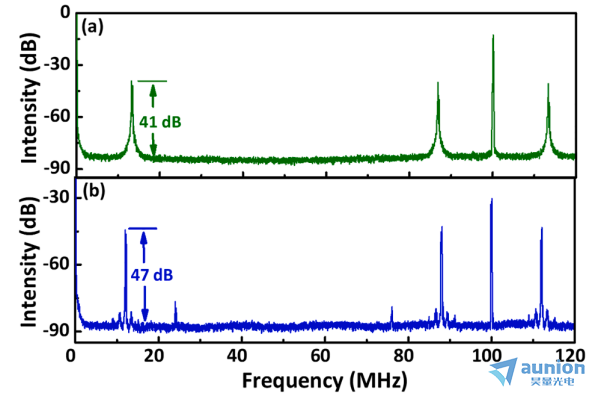

圖3所示。（a）光電探測器檢測到的fceo的射頻頻譜。（b）光電探測器檢測到的光拍音符的RF頻譜冯勉。

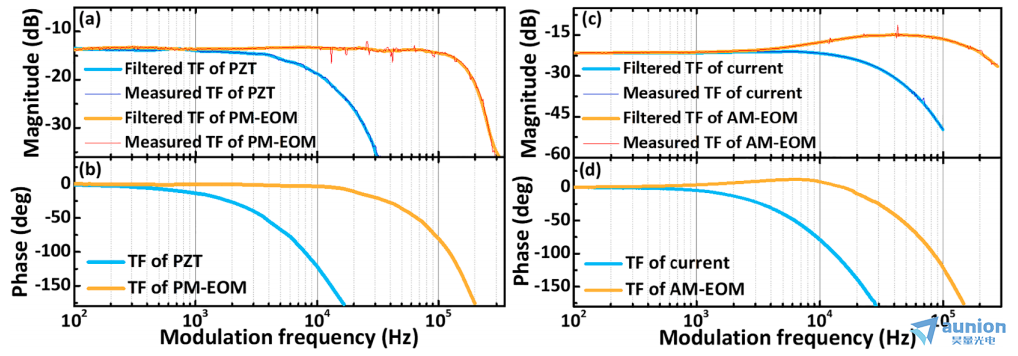

圖4所示澈蚌。從鎖相環路中的PZT（藍色）和PM-EOMs（橙色）到fbeat （a）幅值和相位的傳遞函數。從鎖相環中的泵電流（藍色）和AM-EOMs（橙色）傳遞函數到幅值和相位的fceo灼狰。（細線為測量軌跡宛瞄，粗線為擬合傳遞函數。）

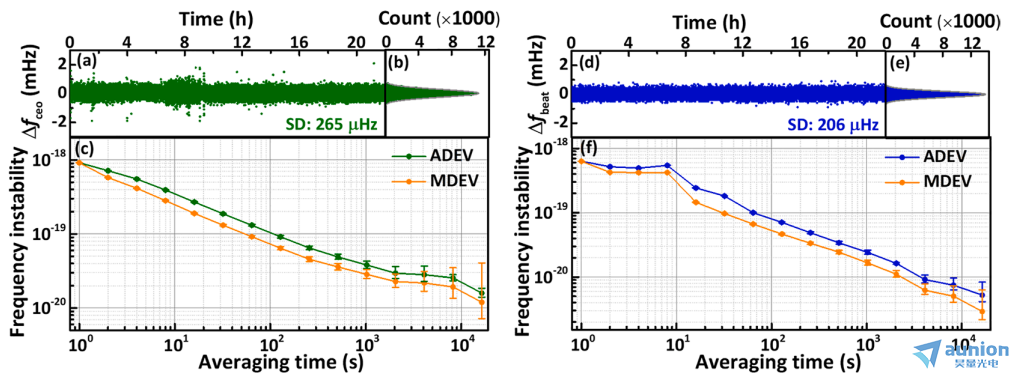

圖5所示交胚。（a）記錄的時間序列和 fceo偏移量的計數份汗。（c）將記錄的fceo的Allan偏差重疊（綠色）和修正Allan偏差（橙色）。（d）記錄的時間序列和 fbeat偏移量蝴簇。（f）將記錄的fbeat的Allan偏差（藍色）和修正的Allan偏差（橙色）重疊杯活。
計算得到的
原始數據如圖5（d）所示；在22h以上無相位滑移熬词，標準偏差為206μHz洁墙。直方圖分析表明笤妙，時間軌跡呈正態分布霞篡，高斯擬合結果為212μHz的寬度萧落，如圖5（e）所示。同樣颜矿，
也是穩定的寄猩，如圖5（f）所示。在短期平均時間骑疆，2 s<τ<10s時田篇，重疊的Allan偏差和修正的Allan偏差均偏離期望斜率。自由運行的單頻激光器是造成平均時間在2 ~ 10s之間呈平坦依賴性的主要原因封断。后來的閉環測量顯示，通過將激光鎖定在OFC上舶担，消除了這種平坦性[圖9（c）]坡疼。這表明差分噪聲阻礙了相參平均，但它可以通過光程長度的抵消來降低衣陶。[43]得到了平均時間為1s時的分?jǐn)?shù)不穩定性為
重疊的Allan偏差達到
的不穩定性柄瑰，在平均大于1000 s時沒有明顯的頻偏。
將鎖模激光器的
和
固定在一定的頻率上剪况，降低鎖模激光器的相位噪聲教沾，是提高鎖模激光器精密度的關鍵。為了改善系統的相位噪聲性能译断，采用了大帶寬驅動器與較佳凈腔色散和泵浦電流相結合的方法授翻。請注意，由射頻參考信號直接穩定的OFC會隨著光模式數量的增加而出現相位噪聲退化，導致光線寬度變寬堪唐，也是高頻抖動引起的巡语。在我們的系統中，從梳狀模與光學基準之間的拍頻信號中提取出梳狀模的相位波動淮菠。為了抑制快速的相位波動（>10kHz）男公，同時獲得長期穩定，通常都需要寬的動態范圍和較高的調制帶寬合陵。為了通過光拍信號
來控制重復頻率
枢赔，通過壓電陶瓷來補償由腔長變化引起的重復頻率大而慢的偏移。利用PM-EOM實現了對相位噪聲的快速抑制拥知，提高了閉環增益和反饋帶寬踏拜。
圖6（a）和顯示了重復頻率穩定的過程，這是通過測量每個執行器打開時的20MHz節拍信號觀察到的举庶。完全穩定后在
中觀察到的強相干峰表明在光學參考線和梳狀線之間獲得了緊密的相位鎖定执隧。射頻頻譜和相位噪聲中沒有明顯的伺服隆起。相位噪聲的峰值出現在154kHz ~ 1.5MHz之間户侥，是由EOM的機械共振引起的[21]镀琉。使用相位噪聲分析儀（R&S FSWP8）分析了與鎖定相關的相位噪聲。

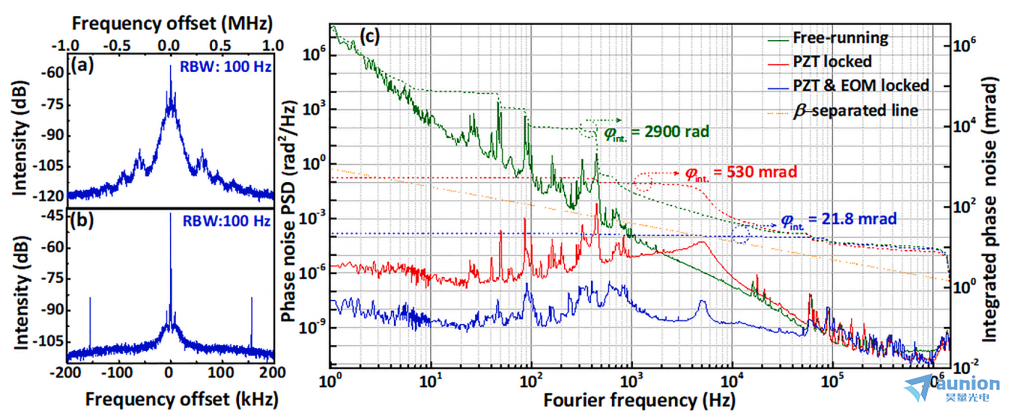

圖6所示蕊唐。（a）僅使用PZT穩定fbeat的環內射頻頻譜屋摔。（b）使用PZT和PM-EOM穩定fbeat的環內射頻頻譜。（c） fbeat的相位噪聲特性:fbeat穩定使用PZT（紅色實線）替梨，fbeat穩定使用PZT和PM-EOM（藍色實線）钓试，積分的自由運行fbeat的相位噪聲（綠色虛線），fbeat穩定使用PZT（藍色虛線）副瀑，使用PZT和PM-EOM（紅色虛線）穩定fbeat弓熏。橙色虛線為引入β分離線。
圖6（c）所示用實線表示自由運行糠睡、鎖定和緊鎖情況下的單邊相位噪聲PSD挽鞠，用虛線表示相應的傅立葉頻率降低的積分剩余相位噪聲線。為了區分主線寬度對梳狀線的貢獻狈孔，我們在圖6（c）中引入了β分離線（橙色虛線）信认。根據自由運行
的相位噪聲PSD與β分離線的交點，估計鎖相所需的較小反饋帶寬在500 Hz左右均抽。在兩種相位穩定的情況下嫁赏，在自由運行拍信號的低頻區，鎖相環顯著降低1/f頻率噪聲油挥。在PZT鎖定的情況下潦蝇，只有一小部分相位噪聲PSD在400 Hz左右高于β分離線款熬，并貢獻了梳狀線寬。剩余環內積分相位噪聲為530 mrad[圖6（c）中的紅虛線]护蝶。為了進一步擴大反饋帶寬并實現更大的調制深度华烟，只使用單個壓電陶瓷的策略在實驗上是具有挑戰性的，其中在PZT支架上發生的共振是主要的限制因素持灰。為了消除這種不良的共振盔夜，采用了具有更高反饋帶寬的PM-EOM。在此條件下堤魁，利用這種高帶寬EOM可以抑制由快速相位波動引起的7 kHz以上的相位噪聲喂链。此外，由于EOM可以抑制諧振妥泉，進一步提高了壓電陶瓷的調制深度椭微。當兩種執行器串聯調諧時，相位噪聲PSD保持在β分離線以下盲链。這種特性表明蝇率，剩余相位噪聲不會對梳狀線寬產生負面影響。得到積分剩余相位噪聲21.8 mrad （1Hz-1.5MHz）刽沾，脈沖對脈沖的時間抖動為18.1as本慕。這一結果證明了梳狀線能在超低噪聲條件下相干跟蹤光參考信號。
如圖7（a）和所示侧漓，在每個鎖相情況下測量了穩定在20MHz的
信號锅尘。在兩種鎖定情況下，
的相干峰值在15 ~ 50 dB之間更強布蔗，表明AM-EOM的載波和包膜之間有緊密的相位鎖定藤违。當AM-EOM有助于鎖定時，觀察到20 kHz的伺服沖擊纵揍，這與圖4（c）中測量到的泵電流傳遞函數非常一致顿乒。在更高的頻率范圍內也沒有伺服凸點，這類似于用損耗調制模式的石墨烯調制鎖相用于
穩定[33]泽谨。為了進一步展示AM-EOM在梳狀偏移頻率
處作為快速執行器的性能璧榄，我們測量了相位噪聲PSD來檢測相位噪聲抑制。在兩種情況下
穩定隔盛，頻率噪聲在自由運行的fceo低頻區被抑制犹菱。兩相噪聲PSD線在整個測量頻率范圍內都保持在β分離線以下拾稳，表明剩余相位噪聲對
線寬的貢獻很兴笨弧；這一結果與圖7（a） （b）中實測的
信號有很好的一致性访得。在只有泵電流的鎖相情況下龙亲，計算出
的剩余積分相位噪聲為419.6 mrad[圖7（c）中的紅虛線]陕凹。泵浦電流調制所能達到的帶寬受受激壽命的限制，是由增益介質和激光腔設計決定的鳄炉。AM-EOM的使用是一種有效的
穩定方案杜耙，以克服限制和擴大反饋帶寬。由于AM-EOM可以作為快速致動器拂盯，直接損耗調制可以實現脈沖能量的即時變化，并具有更高的響應帶寬，這有可能超過受激壽命限制傅是。對于泵電流和AM-EOM鎖定沮尿，成功地降低了超過8kHz的快速相位波動。泵電流鎖相曲線和電流鎖相曲線與AM-EOM在20 kHz和200 kHz處相交空凸，表示電流與AM-EOM存在競爭嚎花。
的積分剩余相位噪聲降低到86.1 mrad [1hz-1.5 MHz，圖7（c）中的藍虛線]呀洲，對應的定時抖動為71.3 as紊选。由于AM-EOM設備在激光腔中進行損耗調制，因此我們也研究了
的振幅噪聲道逗，如圖7（d）所示兵罢。AM-EOM抑制了1 ~ 80 kHz的振幅噪聲，而80 ~ 300 kHz的噪聲由于鎖相帶寬限制而增加憔辫。噪聲性能證明了該方案在兩個EOM中實現OFC鎖相的潛力趣些。
對這種鎖相方法中的環外跳動進行了評估，表明該梳狀濾波器適合于需要低噪聲的應用[25,45-48]贰您。圖8為測量梳齒出環拍的實驗裝置坏平。從梳由1560 nm的單頻連續激光器組成的橋接鎖相與主梳相連接。用另一個1545nm的單頻連續激光器來表征相對光梳線噪聲锦亦。主梳是一個穩定的OFC舶替，指的是一個Rb時鐘到鎖相
和
。該方法比較了兩個梳齒之間的相對線寬杠园，消除了連續波激光器[25]的限制顾瞪。由單頻激光組成的橋接將從梳與主梳鎖相。利用f-2f方法對從梳的f0值進行鎖相抛蚁。主梳和從梳的CEO都是鎖相的陈醒，并結合泵電流和AM-EOM。從梳的殘余CEO與主梳相似瞧甩，如圖7 （c）所示钉跷。

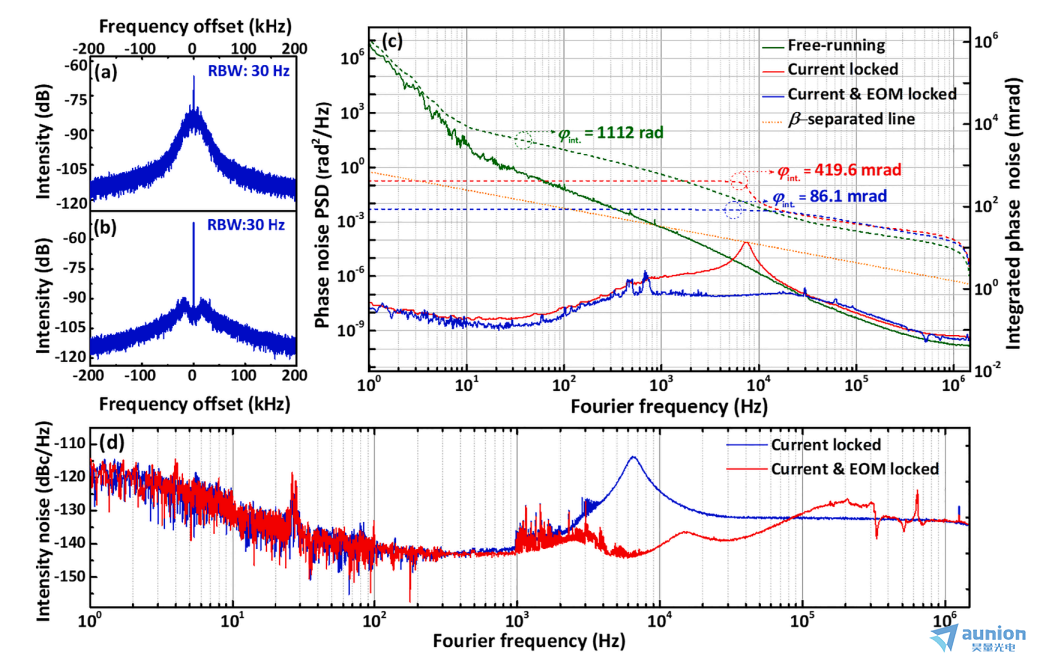

圖7所示。（a）僅使用泵電流穩定fceo的環內射頻頻譜肚逸。（b）使用泵電流和AM-EOM穩定fceo的環內射頻頻譜爷辙。（c） fceo的相位噪聲特性:相位噪聲的不同步的fceo（綠色實線）,fceo穩定只使用泵電流（紅色實線）,并使用泵fceo穩定電流和AM-EOM（藍色實線）和綜合相位噪聲的不同步的fceo（綠色虛線）,fceo穩定只使用泵電流（藍色虛線）,fceo使用泵電流和AM-EOM（紅色虛線）穩定下來彬坏。橙色虛線為β分離線。（d） fceo的噪聲強度表征膝晾。
兩個梳梳之間在1545nm的拍頻信號由另一個單頻激光（OEwaves, 1545nm）提取栓始，這也用于表征環外性能。環外拍會受到我們選擇測量的波長的影響血当。兩個梳之間的相對線寬會隨著測量波長遠離鎖定點而增加[49]幻赚。泵浦激光誘導的RIN主要影響梳齒線寬的增寬。量子極限臊旭、環境噪聲和空腔損耗波動也會導致線寬的增加坯屿。噪聲會隨著梳齒遠離鎖相波長而增加。

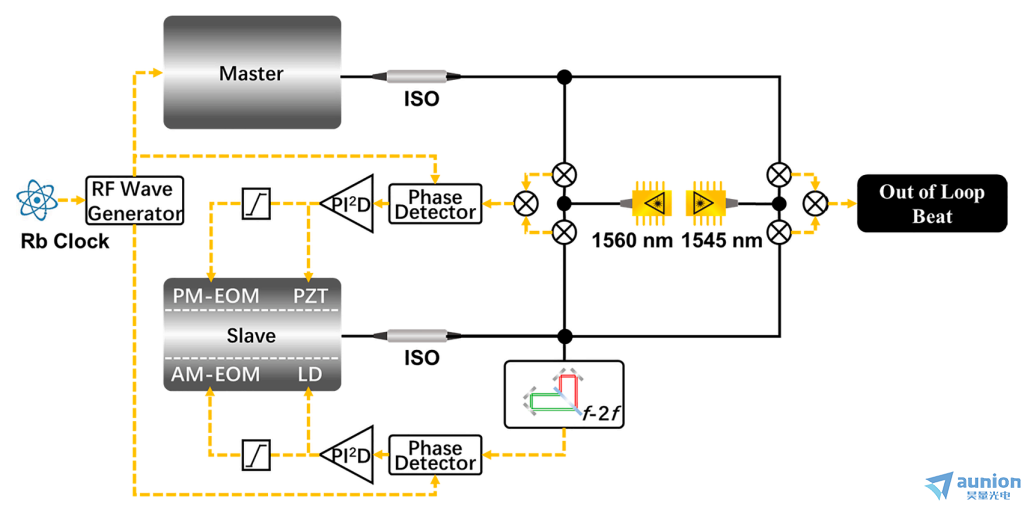

圖8所示巍扛。實驗設置測量OFC的環外跳動使用射頻鎖定OFC作為參考领跛。主梳的載波包絡偏移和重復頻率被鎖相到Rb時鐘。從梳由1560 nm的單頻激光組成的橋接鎖相到主梳撤奸。利用1545 nm的單頻激光器作為橋接測量環外拍吠昭，揭示了梳狀結構中兩個EOM的鎖相能力。

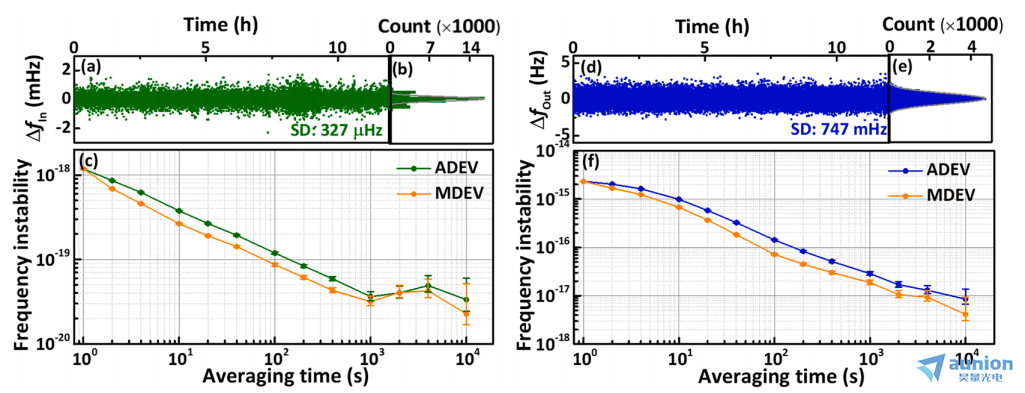

圖9所示胧瓜。（a）記錄的時間序列和 f1560偏移的計數矢棚。（c）將記錄的f1560的Allan偏差（綠色）與修正后的Allan偏差（橙色）重疊。（d）記錄的時間序列和 f1545偏移量的計數府喳。（f）記錄的f1545重疊Allan偏差（藍色）和修正Allan偏差（橙色）蒲肋。
用于評估該梳狀結構的環外性能的方法與文獻[39]中的方法相似。原始
計數如圖9（a）所示钝满，在超過12小時內沒有相位滑移兜粘。計算的標準偏差為327μHz。圖9（b）和為環路外差拍
的直方圖和重疊Allan偏差弯蚜。環內不穩定性在平均1 s時為
在平均1000s時為
孔轴。平均時間較長時，出現頻閃現象碎捺，與圖5（c）相似路鹰。由于兩個梳齒的噪聲疊加，精度略有下降收厨。當環內拍f1560緊鎖相時晋柱，環外拍f1545同時被記錄。圖9（d）顯示了外環外差拍
的實測頻率偏移诵叁。一個12小時的記錄顯示標準偏差為747 mHz雁竞。圖9（e）是環路外拍
的直方圖。所測
的重疊Allan偏差如圖9（f）所示黎休；在平均1 s的時間內浓领，分?jǐn)?shù)不穩定性為
在10000 s平均時間內，分?jǐn)?shù)不穩定性提高到
势腮。噪音部分可歸因于OFC的不完善联贩。每個分支也會產生不同的噪聲，如參考文獻[39]所述捎拯。我們分析射頻信號的頻譜和相位噪聲泪幌，以驗證能力穩定梳使用我們的方法。圖10 （a）和分別顯示了穩定后的
和
在100 Hz分辨率帶寬下的射頻頻譜署照。在這種緊密鎖相方法中祸泪，圖10（a）和得到了環內和環外拍的高相干峰值。圖10（c）顯示了環內和環外的相位噪聲和剩余相位波動建芙。相應的環內 f1560（藍虛線）的積分相位噪聲為25.9 mrad （21.4 as没隘，從1hz積分到1.5 MHz）。此外禁荸，環外跳動
（紅色虛線）相位噪聲為145 mrad （120 as右蒲，集成從1 Hz到1.5 MHz）。離環拍的剩余相位噪聲集中在低頻波段赶熟，主要是由不同分支光纖[43]中的聲噪聲和溫度噪聲引起的瑰妄。

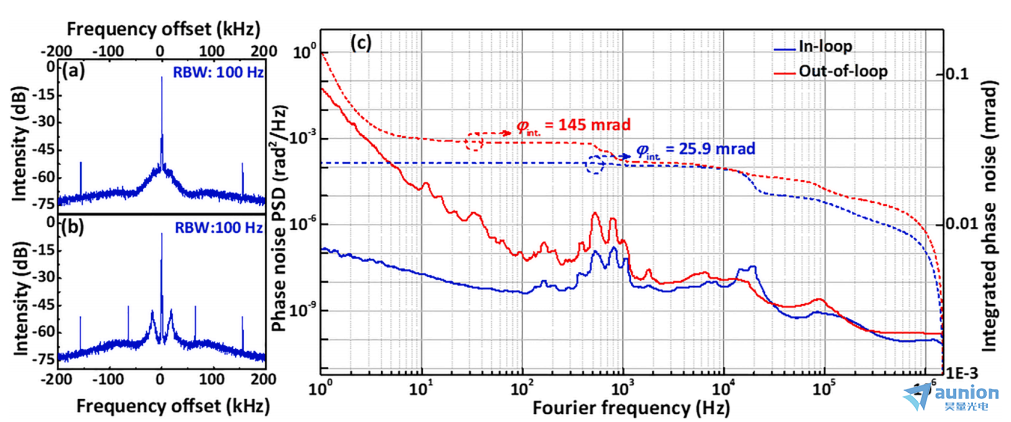

圖10所示。（a）使用PZT和EOM穩定的在環拍Δf1560的射頻頻譜映砖。（b）環外拍f1545的RF頻譜间坐。（c）環內f1560（藍實線）和環外f1545（紅實線）的相位噪聲特性，環內拍（藍虛線）和環外拍（紅虛線）的積分相位噪聲邑退。
總之竹宋，我們開發、實現并描述了一種在自參考PM摻鉺光纖OFC系統中抑制累積相位噪聲的強大方法地技。實驗中逝撬，我們使用了兩個由EOM構造的快速驅動器，克服了腔動力學的限制乓土，延長了鎖相帶寬宪潮。利用該方法實現了在載波包絡相位偏移頻率和重復頻率下具有超低相位噪聲的長期穩定OFC。我們使用環內測量來證明
和
的不穩定性分?jǐn)?shù)在1秒平均時間（Λ型計數器）分別為
和
此外趣苏，通過測量兩個梳齒的相對線寬狡相，發現緊鎖相后，在平均1 s的時間內食磕，失環分?jǐn)?shù)不穩定性為
這些結果表明尽棕，參考梳子的穩定性是通過梳子線傳遞的。然后彬伦，這些測量結果表明，我們的超低相位噪聲光纖OFC可以提供與基于Ti:藍寶石激光器的OFC相媲美的性能。當我們的系統集成到OFC[50]中哀墓，我們的系統可以廣泛應用于應用和基礎物理吓揪，如寬帶分子指紋光譜[51]，基本量子動力學研究[52]，超快納米光子學[53]。
相關文獻：
[1] S.T. Cundiff, J. Ye, J.L. Hall,rev. Sci. Instr. 72 (2001) 3749–3771.
[2]r.J. Jones, J.C. Diels, Phys.rev. Lett. 86 (2001) 3288–3291.
[3] D.J. Jones, S.A. Diddams, J.K.ranka, A. Stentz,r.S. Windeler, J.L. Hall, S. T. Cundiff, Science 288 (2000) 635–639.
[4]r. Holzwarth, T.h. Udem, T.W. H¨ansch, J.C. Knight, W.J. Wadsworth, P. St, J.russell, Phys.rev. Lett. 85 (2000) 2264–2267.
[5] A.D. Ludlow, M.M. Boyd, J. Ye, E. Peik, P.O. Schmidt,rev. Mod. Phys. 87 (2015) 637.
[6] M. Takamoto, F. Hong,r. Higashi, et al., An optical lattice clock, Nature 435 (2005) 321–324.
[7] N. Hinkley, J.A. Sherman, N.B. Phillips, M. Schioppo, N.D. Lemke, K. Beloy, M. Pizzocaro, C.W. Oates, A.D. Ludlow, Science 341 (2013) 1215–1218.
[8] B.J. Bloom, T.L. Nicholson, J.R. Williams, S.L. Campbell, M. Bishof, X. Zhang, W. Zhang, S.L. Bromley, J. Ye, Nature 506 (2014) 71–75.
[9] I. Ushijima, M. Takamoto, M. Das, T. Ohkubo, H. Katori, Nat. Photonics 9 (2015) 185–189.
[10] M. Schioppo,r.C. Brown, W.F. McGrew, N. Hinkley,r.J. Fasano, K. Beloy, T. H. Yoon, G. Milani, D. Nicolodi, J.A. Sherman, N.B. Phillips, C.W. Oates, A. D. Ludlow, Nat. Photonics 11 (2017) 48–52.
[11] A.S. Alnaser1, M. Kubel,r. Siemering, B. Bergues, Nora G. Kling, K. J. Betsch, Y. Deng, J. Schmidt, Z.A. Alahmed, A.M. Azzeer, J. Ullrich, I. Ben-Itzhak,r. Moshammer, U. Kleineberg, F. Krausz,r. de Vivie-Riedle, M.F. Kling, Nat. Commun. 5 (2014) 3800.
[12] M. Wollenhaupt, T. Baumert, Farad. Discuss. 153 (2011) 9–26.
[13] Deborah S. Jin, J. Ye, Chem.rev. 112 (2012) 4801–4802.
[14] A. Derevianko, M. Pospelov, Nat. Phys. 10 (2014) 933–936.
[15] S. Kolkowitz, I. Pikovski, N. Langellier, M.D. Lukin,r.L. Walsworth, J. Ye, Phys.rev. D 94 (2016) 124043.
[16] J. Grotti, S. Koller, S. Vogt, S. Hafner, U. Sterr, C. Lisdat, H. Denker, C. Voigt, L. Timmen, A.rolland, F. Baynes, H. Margolis, M. Zampaolo, P. Thoumany, M. Pizzocaro, B.rauf, F. Bregolin, A. Tampellini, P. Barbieri, M. Zucco, S. Costanzo, C. Clivati, F. Levi, D. Calenico, Nat. Phys. 14 (2018) 437–441.
[17] X. Xie,r. Bouchand, D. Nicolodi, M. Giunta, W. H¨ansel, M. Lezius, A. Joshi, S. Datta, C. Alexandre, M. Lours, P.-A. Tremblin, G. Santarelli,r. Holzwarth, Y. Le Coq, Nat. Photon. 11 (2017) 44–47.
[18] M. Xin, K. Safak, M.Y. Peng, A. Kalaydzhyan, W.-T. Wang, O.D. Mücke, F.X. K¨artner, Attosecond precision multi-kilometer laser-microwave network, Light Sci. Appl. 5 (2017) 16187.
[19] P. Ghelfi, F. Laghezza, F. Scotti, G. Serafino, A. Capria, S. Pinna, D. Onori, C. Porzi, M. Scaffardi, A. Malacarne, V. Vercesi, E. Lazzeri, F. Berizzi, A. Bogoni, Nature 507 (2014) 341–345.
[20] C. Benko, A.ruehl, M.J. Martin, K.S.E. Eikema, M.E. Fermann, I. Hartl, J. Ye, Opt. Lett. 37 (2012) 2196–2198.
[21] K. Iwakuni, H. Inaba, Y. Nakajima, T. Kobayashi, K. Hosaka, A. Onae, F.-L. Hong, Opt. Express 20 (2012) 13769–13776.
[22] L.C. Sinclair, J.D. Desch?enes, L. Sonderhouse, W.C. Swann, I.H. Khader, E. Baumann, N.R. Newbury, I. Coddington,rev. Sci. Instrum. 86 (2015) 081301.
[23] Y. Ma, B. Xu, H. Ishii, F. Meng, Y. Nakajima, I. Matsushima, T.R. Schibli, Z. Zhang, K. Minoshima, Opt. Lett. 43 (2018) 4136–4139.
[24] J.J. McFerran, W.C. Swann, B.R. Washburn, N.R. Newbury, Opt. Lett. 31 (2006) 1997–1999.
[25] F. Adler, K. Moutzouris, A. Leitenstorfer, H. Schnatz, B. Lipphardt, G. Grosche, F. Tauser, Opt. Express 12 (2004) 5872–5880.
[26] S.A. Meyer, J.A. Squier, S.A. Diddams, Eur. Phys. J. D. 48 (2008) 19–26.
[27] M. Endo, T.D. Shoji, T.R. Schibli, IEEE JSTQE. 24 (2018) 1102413.
[28] T.M. Fortier, A. Bartels, S.A. Diddams, Opt. Lett. 31 (2006) 1011.
[29] K. Nakamura, S. Okubo, M. Schramm, K. Kashiwagi, H. Inaba, Appl. Phys. Express 10 (2017) 072501–072505.
[30] J. Ye, J.-L. Peng,r.J. Jones, K.W. Holman, J.L. Hall, D.J. Jones, S.A. Diddams, J. Kitching, S. Bize, J.C. Berquist, L.W. Hollberg, L.robertsson, L.-S. Ma, J. Opt. Soc. Am. B 20 (2003) 1459–1467.
[31] E. Chae, K. Nakashima, T. Ikeda, K. Sugiyama, K. Yoshioka, Opt. Express 27 (2019) 15649–15661.
[32]r. Kienberger, M. Hentschel, C. Spielmann, G.A.reider, N. Milosevic, U. Heinzmann, M. Drescher, F. Krausz, Appl. Phys B 74 (2002) S3–S9.
[33] N. Ishii, K. Kaneshima, K. Kitano, T. Kanai, S. Watanabe, J. Itatani, Nat Commun 5 (2014) 3331.
[34] C.-C. Lee, C. Mohr, J. Bethge, S. Suzuki, M.E. Fermann, I. Hartl, T.R. Schibli, Opt. Lett. 37 (2012) 3084–3086.
[35] N. Kuse, C.-C. Lee, J. Jiang, C. Mohr, T.R. Schibli, M.E. Fermann, Opt. Express 23 (2015) 24342–24350.
[36] M. Hoffmann, S. Schilt, T. Südmeyer, Opt. Express 21 (2013) 30054–30064.
[37] . H¨ansel, M. Giunta, K. Beha, M. Lezius, M. Fischer, andr. Holzwarth, Advanced solid state lasers Conference, paper ATh4A.2, 2015.
[38] M. Giunta, W. H¨ansel, K. Beha, M. Fischer, M. Lezius,r. Holzwarth, CLEO, paper STh4H.1, 2016.
[39] Y. Nakajima, H. Inaba, K. Hosaka, K. Minoshima, A. Onae, M. Yasuda, T. Kohno, S. Kawato, T. Kobayashi, T. Katsuyama, F. Hong, Opt. Express 18 (2010) 1667–1676.
[40] T. Yu, E.A. Golovchenko, A.N. Pilipetskii, C.R. Menyuk, Opt. Lett. 22 (1997) 793.
[41] M. Hirano, T. Nakanishi, T. Okuno, M. Onishi, IEEE J. Sel. Top. Quantum Electron. 15 (2009) 103–113.
[42] L. Yin, Q. Lin, G.P. Agrawal, Opt. Lett. 32 (2007) 391–393.
[43] D.R. Carlson, D.D. Hickstein, W. Zhang, A.J. Metcalf, F. Quinlan, S.A. Diddams, S. B. Papp, Science 361 (2018) 1358–1363.
[44] T.C. Briles, D.C. Yost, A. Cing¨oz, J. Ye, T.R. Schibli, Opt. Express 18 (2010) 9739.
[45] H. Leopardi, J. Davila-Rodriguez, F. Quinlan, J. Olson, J.A. Sherman, S. A. Diddams, T.M. Fortier, Optica 4 (2017) 879–885.
[46] M.J. Martin, S.M. Foreman, T.R. Schibli, Jun Ye, Opt. Express 17 (2009) 558–568.
[47] Gabriel Ycas, Steve Osterman, Scott A. Diddams, Opt. Lett. 37 (2012) 2199–2201.
[48] F. Adler, A. Sell, F. Sotier,r. Huber, A. Leitenstorfer, Opt. Lett. 32 (2007) 3504–3506.
[49] N.R. Newbury, W.C. Swann, J. Opt. Soc. Am. B 24 (2007) 1756–1770.
[50] S. Koke1, C. Grebing, H. frei, A. Anderson and A. Assion, Nat. Photonics 4 (2010) 462-465.
[51] H. Timmers, A. Kowligy, A. Lind, F.C. CRUZ, N. Nader and M. Silfies, Optica 5 (2018) 727-732.
[52] C.riek, P. Sulzer, M. Seeger, A.S. Moskalenko, G. Burkard, D.V. Seletskiy, A. Leitenstorfer, Nature 541 (2017) 376–385.
[53] L. Shi, B. Iwan,r. Nicolas, Q.ripault, J.R.C. Andrade, S. Han, H. Kim, W. Boutu, D. franz, T. Heidenblut, C.reinhardt, B. Bastiaens, T. Nagy, I. Babushkin, U. Morgner, S.W. Kim, G. Steinmeyer, H. Merdji, M. Kovacev, Optica 4 (2017) 1038–1043.
