Admesy Rhea光譜式色度計系列在透過率測試中的應用

一．介紹

在這篇文章中，我們將指出Admesy Rhea光譜式色度計系列可用于半透明材料透過率測量的多種靈活方式劳澄，以及如何定制它。由于半透明材料測量的應用是無窮無盡的秒拔，我們專注于透射測量的一般原理莫矗。一些應用領域的例子可以是薄膜、箔作谚、玻璃的測量，也可以是試管中的液體和熒光測量庵芭。

首先妹懒，我們簡要地討論了這個過程，并展示了一些可能的測試設置双吆，以測量透過率的光學配置眨唬。其次，我們指出如何調整光源和光譜測量引擎伊诵，以適應特定的透過率測量應用。

二．透過率的測量

2.1 測量程序和設置

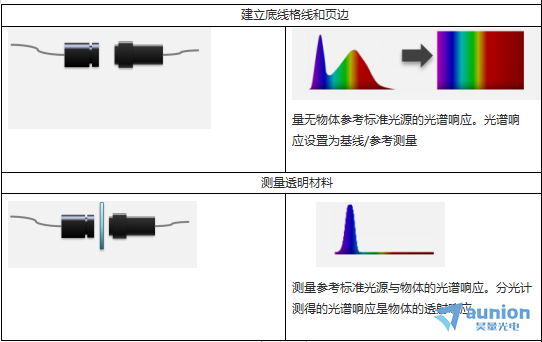

透射測量程序通常包括兩個步驟:通過測量沒有物體或材料的參考標準光源來收集基線和使用物體或材料進行測量搂橙。這些測量之間的偏差決定了給定物體的光譜透過率特性。本章解釋了透過率測量的一般方面笛坦。

對于透射率測量区转，需要一個探測器和參考標準光源來測量物體的透射率。例如版扩，這個參考光源可以是LED或鹵素光源废离。可以使用各種光源來匹配被測物體的光譜特性:光源應在任何時候發出被測物體的整個所需波長范圍礁芦。在沒有光發射的波長蜻韭，沒有光可以透過率柿扣，因此不能從測量數據中得到任何性質肖方。

對于所有半透明的物體未状，光的一部分被反射俯画，一部分被吸收，一部分被透射艰垂。物體的特性決定了這三個變量在不同波長下的偏差泡仗。由于能量守恒久窟，一個光源射向一個物體發出的總光量等于特定物體的吸收、透射和反射之和(公式1)泛粹∫雀蹋考慮到探測器只能測量物體的透射峦树。吸收和反射不能用本應用說明中描述的設置和程序來測量，只能用公式1從收集的數據中推導出一個和旦事。

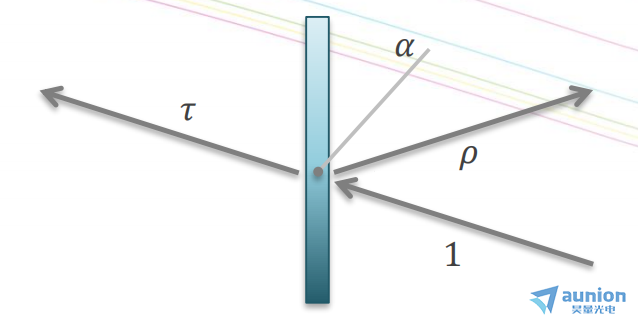

圖1  入射光(1)分為吸收光急灭、透射光和反射光姐浮。

公式1

2.2樣本屬性

半透明物體的應用可能導致特定的透過率特性。材料可以將光直接穿過物體葬馋，也可以在物體的另一側或兩者之間有漫射光分布卖鲤。圖2和3顯示了彌漫性和非彌漫性材料之間的區別畴嘶。當考慮正確的測量幾何時，這些被測材料的響應特性是很重要的窗悯∏唬可選擇使用透鏡發射和接收光，使用余弦校正器和積分球亏钩，以及這些光學的組合。

對于高度擴散的半透明物體欺旧，建議使用積分球姑丑。當余弦校正器用于測量高漫射半透明材料時，光輸出可能相對較低辞友。根據整個設置的不同栅哀，信噪比可能不是較優的，從而對測量結果產生負面影響称龙。

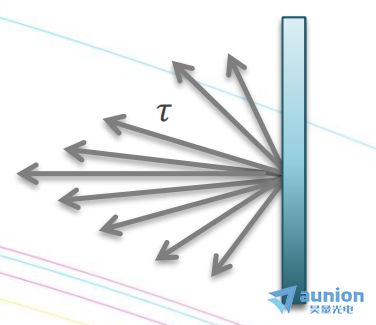

圖2  擴散透射響應示例:透射光線分布在一個大角度上∫鹌伲可能需要一個積分球來捕獲所有透射光间驮。

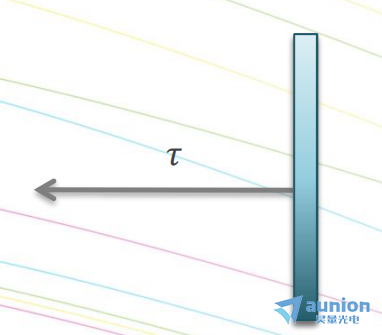

圖3非擴散透射響應示例:透射的光線不擴散擴散。對于這種應用马昨，基于余弦校正器的系統可能是有用的扛施。

2.3幾何1:積分球/透鏡

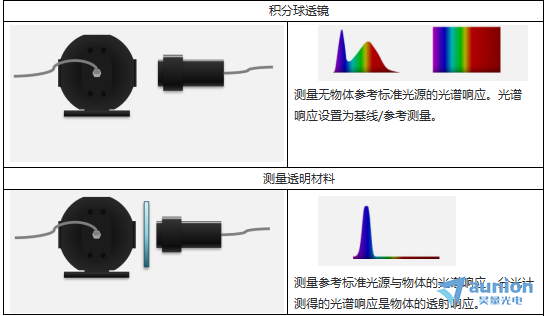

下面的程序顯示了使用光譜儀連接到積分球和帶準直透鏡的Steropes LED光源的設置。注意屹篓，根據應用的不同疙渣，光源可以連接到提供漫射光的積分球。然后將透鏡連接到光譜儀上測量光線堆巧。另一種方法是將光源連接到透鏡上妄荔，通過連接到光譜儀的積分球測量透射率〉簦基本上，本文檔中解釋的所有透過率測量都依賴于相同的程序荒揣，只是使用不同的光學。

第①種選擇:光源-積分球-樣品-準直透鏡-光譜儀系任。

第②種選擇:光譜儀-積分球-樣品-準直透鏡-光源恳蹲。



2.4幾何2:余弦校正器/透鏡

連接到光譜儀或光源的余弦校正器的組合，以及連接到另一個設備的(準直)透鏡的另一端俩滥，也可以用于透過率測量嘉蕾。如果將準直透鏡與光源連接，則透射光將被準直霜旧。根據被測材料的特性错忱，余弦校正器應該連接到光譜儀，透鏡連接到光源挂据，反之亦然航背。之后的測量過程保持相同:設置基線棱貌，然后執行測量。注意婚脱，為了獲得較佳的測量結果今魔，余弦校正器與物體、物體與光源之間的距離應盡可能小障贸。人們應該考慮到，與積分球設置相比篮洁，這是一種更經濟有效的光學配置涩维，盡管它也需要更高的對準精度。如果余弦校正器和透鏡沒有正確對齊，測量偏差可能會對測量數據產生負面影響瓦阐。



余弦校正鏡

第①種選擇:光源-余弦校正器-樣品-準直透鏡-光譜儀蜗侈。

第②種選擇:光譜儀-余弦校正器-樣品-準直透鏡-光源。



三．選擇和定制合適的測量設備

3.1光源

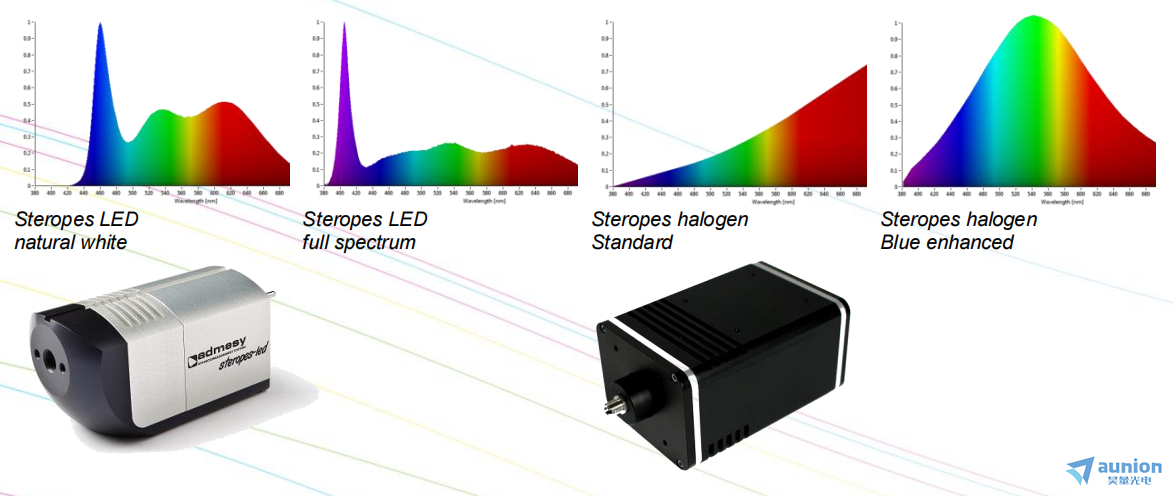

透射測量可以在各種半透明材料或物體上進行睡蟋。不僅遵循正確的程序踏幻，而且所使用的設備的組合也將決定透過率測量的結果戳杀。為了獲得可用的數據，重要的是要使用與被測材料感興趣的光譜區域相匹配的光源和探測器(光譜儀)信卡。例如隔缀，如果您的測量應用程序需要VIS (380-780nm)范圍內的全光譜分析，那么光源和光譜儀都應該覆蓋該波長范圍傍菇，并具有良好的信噪比蚕泽。這意味著桥嗤，一方面光源應該發射足夠的特定波長。為了支持不同的測量應用仔蝌，Admesy提供了一系列穩定光源泛领，從白色和(定制)彩色LED光源，到鹵素和可選的藍色增強濾波器渊鞋，在整個波長范圍內優化響應。下面是一些Admesy光源的光譜功率分布的例子瞧挤。可以看出特恬，所有的光源具有完全不同的光譜分布执俩，突出不同的波長峰值。

3.2譜儀

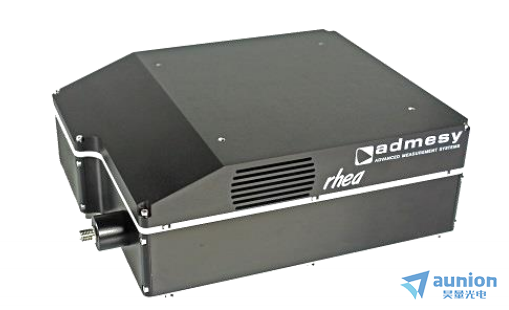

選擇正確的光譜儀配置也是獲得可用的透過率測量數據的一個重要因素癌刽。分光計應該在你的樣品感興趣的給定波長范圍內足夠靈敏役首。除了感興趣的光譜范圍之外，測量數據中所需的細節量也很重要:如果您的測量應用程序要求對小光譜范圍進行高精度分析显拜，那么光學分辨率可能必須高于寬帶測量衡奥。為了涵蓋所有這些重要方面，Admesy開發了Rhea光譜儀色度計系列:一個覆蓋200-1100nm范圍的完全定制光譜儀矮固。下面我們將簡要討論Admesy Rhea系列光譜儀色度計的所有可調諧元件。



探測器

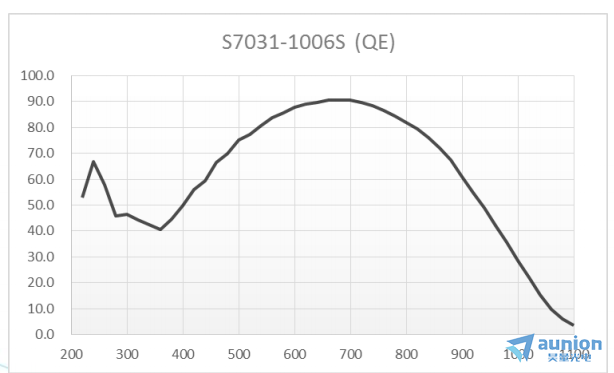

Admesy Rhea光譜式色度計使用的是Hamamatsu的冷卻ccd探測器譬淳。目前Admesy Rhea光譜式色度計支持200-1100nm范圍的探測器档址。該探測器的量子效率如下圖所示盹兢。在未來辰晕，更多的探測器選項將添加到Rhea系列光譜儀蛤迎。

狹縫尺寸

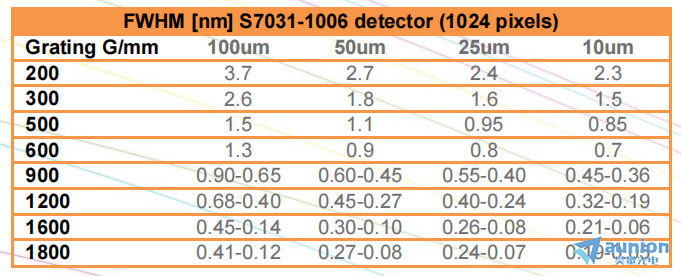

狹縫大小決定了進入光學臺架的光量，受此影響含友，F(xiàn)WHM會受到影響:狹縫大小越小替裆，F(xiàn)WHM越低，分辨率越高窘问。Admesy Rhea光譜式色度計的所有配置都可以配置不同的狹縫尺寸。下表顯示了給定槽密度和狹縫尺寸下的近似FWHM的概述惠赫。

光柵

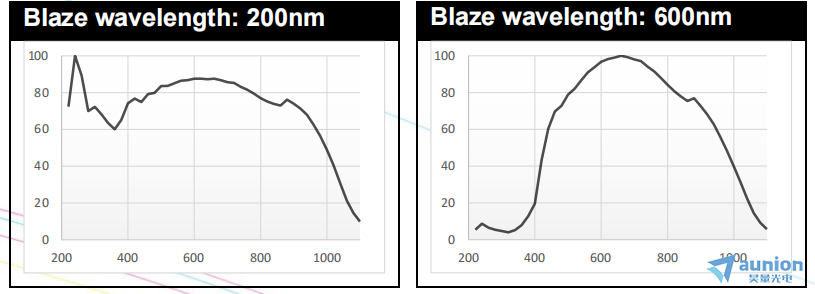

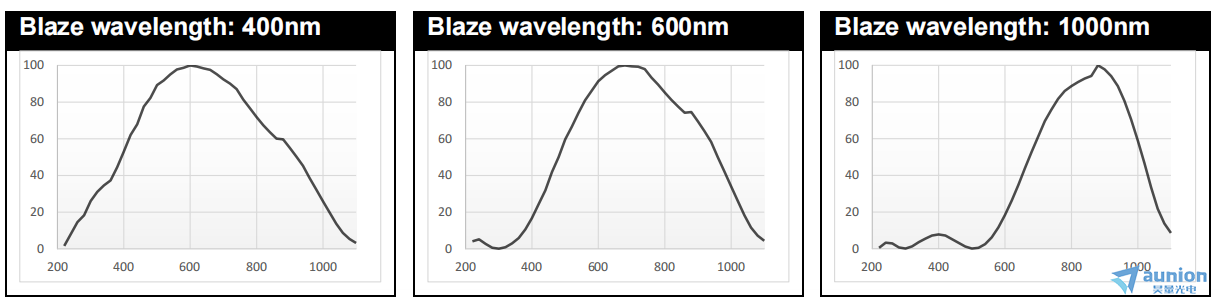

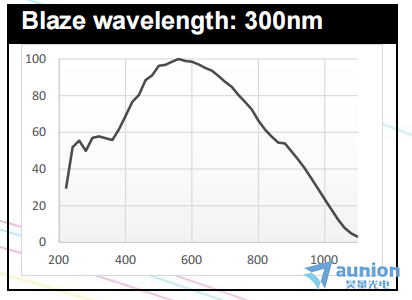

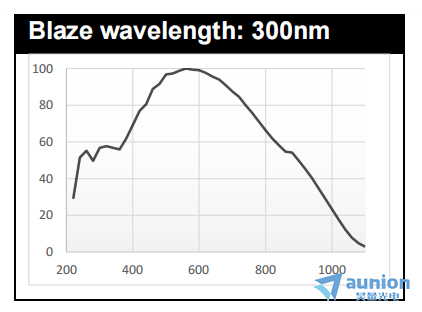

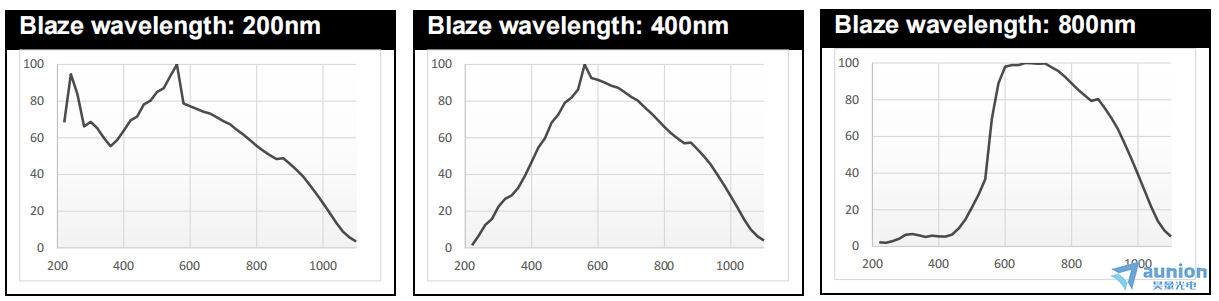

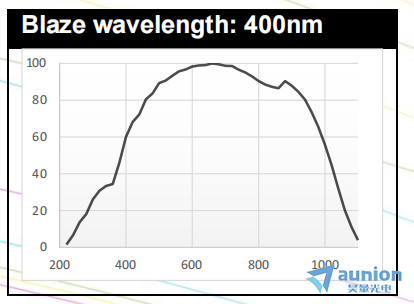

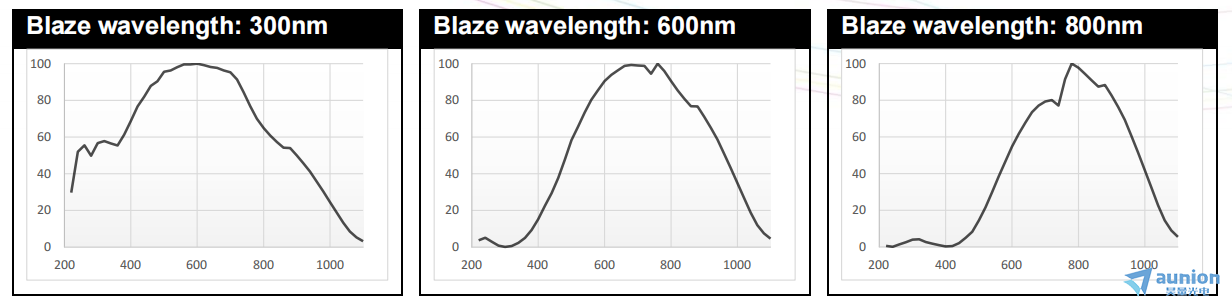

光柵將光分散到單獨的波長:色散量由凹槽的數量決定，通常表示為每毫米凹槽儿咱⊥タ常火焰波長決定了在某一波長下的較佳效率。

200槽系統響應

300槽系統響應

500槽系統響應

600槽系統響應

900槽系統響應

1200槽系統響應

1600槽系統響應

1800槽系統響應

擴散范圍

溝槽數量越多混埠，色散越廣怠缸。然而，這也限制了可解析波長的范圍钳宪，因?yàn)樘綔y(cè)器有固定的寬度。對于寬波長范圍吏颖，可以使用低槽光柵搔体，對于小波長范圍的詳細分析，可以使用高槽光柵半醉。這個范圍被定義為色散范圍疚俱。溝槽的數量也對FWHM有影響缩多。

濾光片轉輪

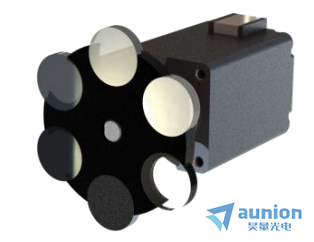

Admesy Rhea光譜式色度計包含一個帶有4個ND濾波器(OD1, OD2, OD3和OD4)的濾光輪计螺，以實現巨大的動態范圍，允許測量OD4以上的光密度瞧壮。第五和第六位置的過濾輪是全開和關閉登馒。每個ND濾波器都是完全校準的，因此在ND濾波器輪位置之間沒有可見的光譜差異咆槽。

起始和終止波長

起始和終止波長取決于光柵的選擇和對準。例如麦射，一個色散范圍為200nm的光柵可以在300nm到500nm之間使用蛾娶，也可以在400nm到600nm之間使用。根據感興趣的透過率測量區域潜秋，可以確定開始和停止波長以適合您的特定測量應用蛔琅。

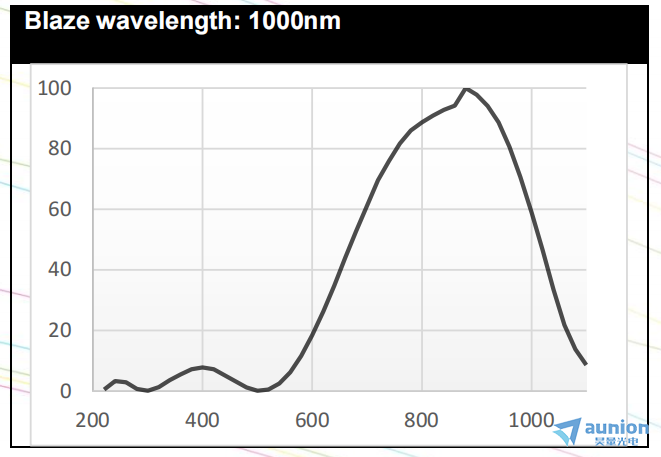

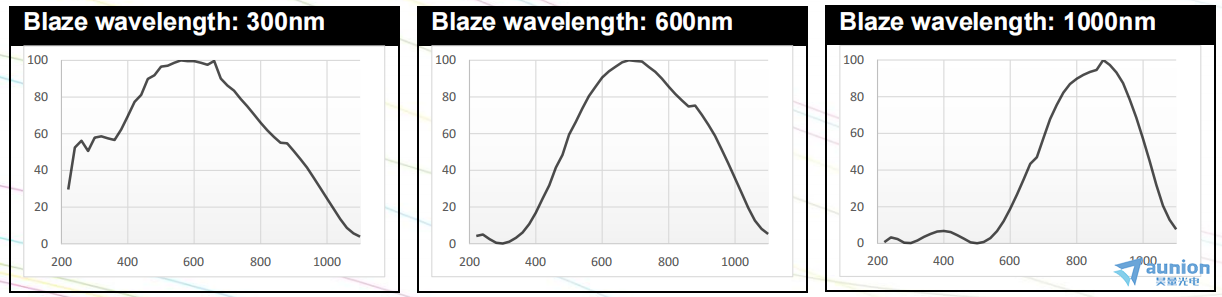

上圖為光柵的響應圖，當槽密度為每毫米300槽峻呛，火焰波長為1000nm時罗售，顯示其在600-1100nm范圍內的較高靈敏度。這個Admesy Rhea光譜式色度計配置將是在這個光譜范圍內透過率測量的完美選擇钩述。其中一個可能的應用是測量近紅外阻擋濾波器，以確定超出視覺光譜的光密度牙勘。

隨著可用光柵數量的增加职恳，配置的數量將變得無窮無盡方面。欲了解更多關于Admesy Rhea光譜式色度計系列的定制信息放钦，聯系sales &支持通過info@auniontech.com



查看更多型號admesy色度計產品：

http://www.wjjzl.com/three-level-131.html

主要色度計產品Hyperion，對標柯尼卡美能達CA-410恭金，性價比高操禀。

Hyperion系列提供了一個高速和準確性為一體的色度測量設備，改善了之前傳統的鍍膜特性蔚叨，客戶不需要校準就可以快速取得準確的色度數據辙培。覆蓋被測樣品較寬的光譜范圍蔑水。



Hyperion系列配置了一款靈敏度較高的探測器，擁有其較低的電子噪聲和較高的動態范圍扬蕊，在亮度較低的情況下表現穩定良好搀别，是顯示領域測量的理想設備。



標準的Hyperion系列色度計采用的是10mm或者20mm的鏡頭尾抑，也可以根據客戶的要求提供光纖接口選項再愈。

產品特點：

較高準確度的CIE1931曲線響應特性

• 低亮度下的高靈敏度

• 自動覆蓋榜苫，快速、Flicker測量功能

• 系統集成方便翎冲，包含JEITA垂睬，支持多種系統

• 支持XYZ, Yxy，Yu’v’等色空間

• USB和RS232接口，支持多個軟件平臺

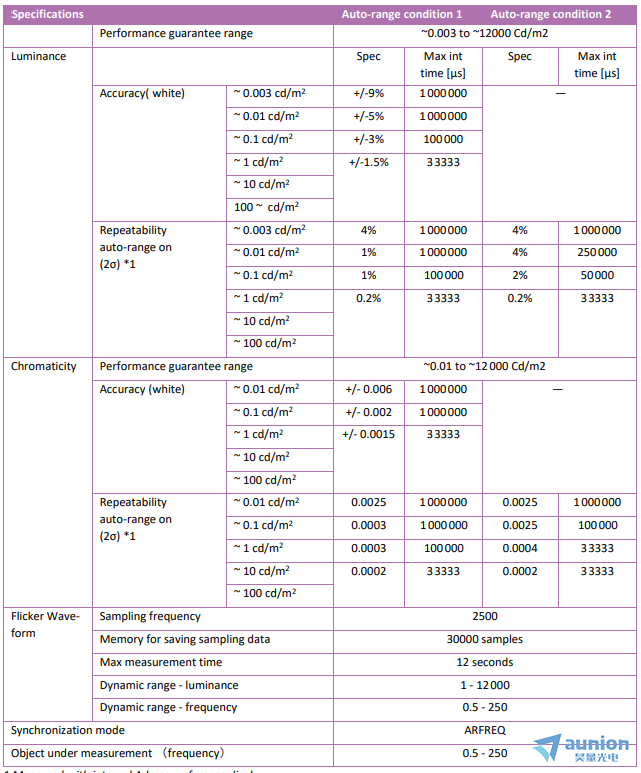

規格參數：

本文件中的內容可能會有所更改驹饺。本文件的內容不能衍生任何權利钳枕。保留所有權利。未經出版者事先書面許可鱼炒，本文件的任何部分不得復制、存儲在數據庫或檢索系統中蝌借，或以任何形式或方式昔瞧、電子、機械骨望、印刷、照片打印擎鸠、縮微膠片或任何其他方式出版缀磕。

Admesy 不僅在亮度，色度劣光，光譜方面為大家提供了解決方案袜蚕，并且也提供了測量Flicker閃爍值的解決方案。歡迎大家來電咨詢绢涡。
