色度計基礎（三）常見測色方法和儀器

目視測色：

在某些特定的行業和環境中铝穷，依然保留著目視測色法钠怯，即通過人眼去判斷顏色是否與預期存在誤差，有時會用到標準光源或標準色樣曙聂。目視測色法完全依賴觀察者的經驗和敏銳的分辨力來判斷顏色的差別晦炊，且速度較慢。



圖 1 左：一種常見于紡織和服裝設計的比色卡

         右：一種判斷溶液中物質濃度的標準比色液

光電積分測色：

將入射光分別通過濾光片透射率-探測器聯合響應曲線滿足CIE標準三刺激值譜線(也有可能是某一特定譜線)的三條或四條通道（因?yàn)獒槍?duì)紅光筹陵，在CIE三刺激標準中有兩個峰刽锤，很難在一片濾光片做出吻合度很好的透射率曲線，有些設計中會做成四個通道）朦佩，再經過信號放大與模數轉換電路并思，獲得樣品在標準光源下的三刺激值。這種測色方式语稠，獲得的三刺激值大小宋彼，與光電探測器上接受到的光強成比例。這種測試方法速度快仙畦，可以獲得滿足大部分情況的色坐標準確度输涕。各種色度計（或稱作光電積分測色儀、比色計或色差計）普遍采用這種結構慨畸。缺點是無法獲得樣品的光譜信息莱坎。

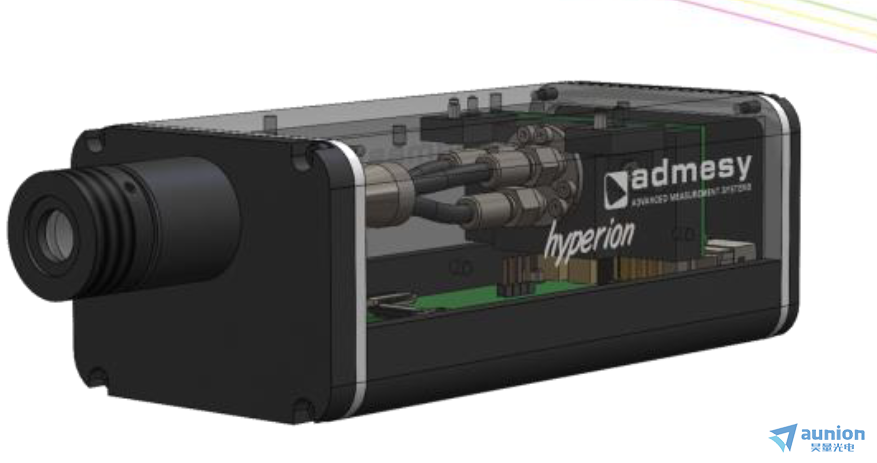

圖 2荷蘭Ademesy公司高速高精度色度計結構示意圖

這是一類仿人眼結構的測試設備，即用光電二極管和三色（也有可能是四色）濾光片模擬人眼中的三種色覺感受細胞寸士，在不考慮系統電子系統穩定性檐什、精度和環境等因素的情況下，測色結果的準確度弱卡，主要跟濾光片-探測器組成的通道的光譜響應曲線和CIE標準譜線的吻合程度有關乃正，即盧瑟條件。該條件還指出三個線性無關的原色婶博，經過混合能夠表示任意一種顏色瓮具，故可以用在儀器做測色結果的校準，在相機和色度計中常見凡人。

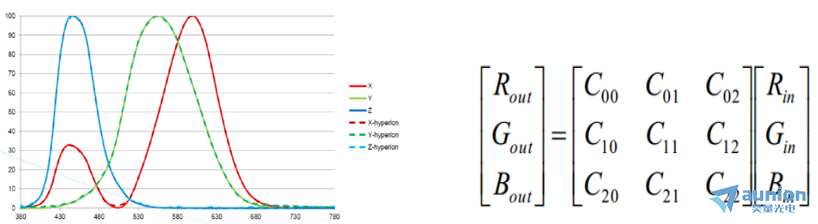

圖 3 左：Hyperion色度計譜線與標準CIE-XYZ體系譜線比較

     右：顏色校準矩陣

分光測色:

（1）光譜掃描測色：

這種工作方式的分光光度計往往將光源集成在設備內名党，通過分光器件和單色器，將光源發出的光分成一路或兩路單色光（兩路光路居

多）挠轴，將經過樣品透射或反射后的光譜兑巾，與空樣品池或標準白板做對比，獲得樣品的透射（或反射）光譜曲線忠荞。直接獲得的是樣品的光譜信息，需再經數據處理，才能獲得樣品的三刺激值委煤。

因?yàn)椴捎脜⒈确y(cè)量物體透射（反射）光譜堂油，消除了光源不穩定、光學器件效率等一些干擾因素碧绞。且往往這類設備體積較大府框，測試環境穩定，光學器件精密讥邻，故這種方法獲得的樣品光譜信息zui為準確迫靖，但速度較慢，且常受限于測試場景和樣品尺寸兴使，使用成本較高系宜。

（2）多通道平行測色

光源發出的光照射在樣品上，經樣品透射（或反射）后发魄，通過狹縫進入設備盹牧。設備中分光器件將不同波長的光線分到不同的方向角上，經凹面反射鏡聚焦到線性ccd上励幼，CCD將光強轉換為電信號汰寓，每一個CCD單元獲取的光能量，對應樣品光譜中某一波長范圍的光譜能量苹粟，從而獲得樣品的透射（反射）光譜有滑。

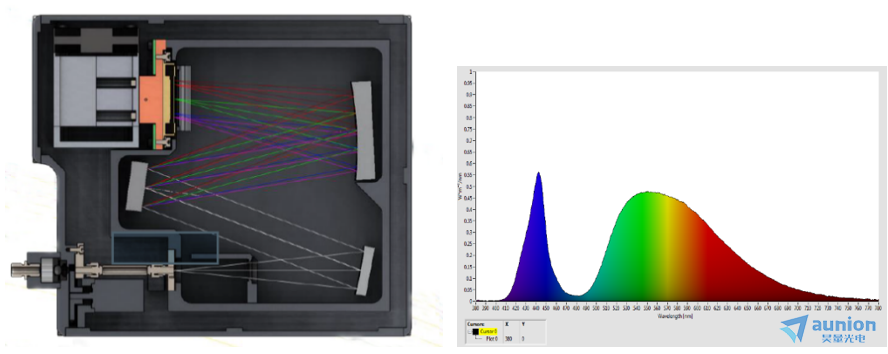

圖 4  左：Rhea光譜儀的結構示意圖

 右：測得某樣品的光譜圖

這樣獲得的樣品光譜實際上是一系列底邊較窄的柱狀圖，是一種實際光譜的近似嵌削，通過計算樣品每一小段波長的光能量毛好，對CIE標準下的XYZ三刺激值產生的作用并求和，就可以獲得樣品的三刺激值掷贾。

這樣的設備睛榄，將經過標準光源校準后的數據存儲在設備中，在測量光源想帅，發光屏?xí)r不需要額外的參考光路场靴，這要求設備有較好的穩定性和光譜準確度。這樣的測試方法容易獲得較為準確的色坐標值港准，且測試速度較快旨剥。

測色標準相關器件：

歸根結底，顏色是物體對光源光譜的選擇性透射和反射浅缸，需要評價樣品的顏色轨帜，就必須要建立標準，在相同條件下獲得的樣品光譜或色坐標衩椒，才具有可比性蚌父。除了測色儀器本身以外哮兰，我們還需要用到這些器件：如標準光源、積分球和標準白板等苟弛。這些儀器的搭配使用喝滞，也拓展了測色儀器的使用場景。

1. 標準光源：

標準光源有固定的光譜膏秫，和很好的穩定性右遭。可以用于測試儀器的標定缤削，也可以用做樣品的照明窘哈，常用的有A光源，C光源亭敢，D65光源滚婉。

2. 標準白板

將標準白板屬于全反射漫射體，波長選擇性低吨拗，反射比接近1满哪，常見的涂覆層材料有硫酸鋇（BaSO4）、碳酸鈣（CaCO3）劝篷、氧化鎂（MgO）等哨鸭。常放置于雙光路分光光度計的參比光路中，作為反射測量的標準參照娇妓，可以用于儀器的校定像鸡，也可以用來和樣品做對比來獲得樣品色度信息。

3. 積分球

積分球?yàn)橐环N內壁涂有低光譜選擇性的高反射材料的球體哈恰，光在積分球中經過漫反射可以變得均勻只估。

（1）可以讓標準光源發出的光變成均勻光，這對儀器標定着绷，樣品照明都很重要蛔钙；

（2）可以在積分球上加光陷阱，吸收不需要的樣品反射光（如吸收樣品鏡面反射光）荠医。
