線性成像物鏡介紹
線性成像物鏡是激光掃描系統中一種常用的具有特殊要求的透鏡系統。激光掃描系統如下圖1所示舰攒。用某種信息經電光效應败富、聲光效應調制的激光束，經擴束鏡擴束后再經旋轉反射鏡或旋轉多面體的掃描元件而改變方向芒率，最后經聚焦用的線性成像物鏡在接收器上成一維或二維的掃描像囤耳。因此，激光掃描系統將時間信息變成了可記錄的空間信息偶芍。
圖1

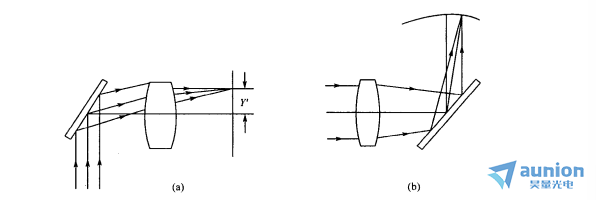

根據掃描器和聚焦透鏡的位置不同充择，可分為透鏡前掃描（圖a）和透鏡后掃描（圖b）兩種。
透鏡前掃描就是掃描器位于透鏡前面匪蟀，掃描后的光來以不同方向射入聚焦透鏡椎麦，在其焦面上形成掃描像。為此材彪，要求聚焦透鏡是一個大視場观挎、小相對孔徑的物鏡，并且應是線性成像物鏡段化。透鏡后掃描就是掃描器位于透鏡后面嘁捷，由激光器發出的光束首先被聚焦透鏡聚焦，然后經置于焦點前的掃描器使焦點像呈圓弧運動显熏。這類聚焦透鏡通常是小視場雄嚣、小相對孔徑的望遠物鏡，前者物鏡設計困難喘蟆，但其他問題的處理則很簡單缓升。后者物鏡的設計是簡單的，但由于像面是圓弧形的蕴轨，處理就很困難港谊。因此，要求高的掃描裝置通常采用透鏡前掃描橙弱。
線性成像物鏡介紹
什么是線性掃描成像物鏡歧寺？首先,由于掃描元件的運動被以時間為順序的電信號控制、為了使記錄的信息與原信息一致膘螟，像面上的光點應與時間成一一對應的關系成福，即理想像高
與掃描角
成線性關系，有
但是荆残，一般的光學系統奴艾，其理想像高為
使以等角速度偏轉的入射光束在焦平面上的掃描速度不是常數。為了實現等速掃描，應使聚焦透鏡產生一定的負畸變耕餐，從而實現線性掃描兼丰。隨掃描角的增大尖阔，實際像高應比理想像高小，對應的畸變量為
具有上述畸變量的透鏡系統稱為線性成像物鏡庶诡，其像高
簡稱
透鏡芬沉。同時雌团，該物鏡對單色光成像此疹，像質要求達到衍射極限僧诚，而且整個像面上像質要求一致，像面為平面蝗碎，且無漸暈存在湖笨。線性成像物鏡還應具有像方遠心光路．在透鏡前掃描系統中，入射光束的偏轉位置（掃描器位置）一般置于物鏡前焦點處蹦骑，構成像方遠心光路慈省，像方主光線與光軸平行。如果系統校正了場曲眠菇，就可在很大程度上實現軸上边败、軸外像質一致，使像點精確定位捎废，而且提高了邊緣視場的分辨率與照度的均勻性笑窜。
相關文獻：
《幾何光學 像差 光學設計》（第三版）——李曉彤 岑兆豐
