模態空間系列（六十）趣味解讀模態空間-有時模態振型跟期望的比像是轉動了角度婚瓜。模態錯了嗎？怎么回事巡雨？
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯闰渔，得到了Peter Avitabile教授的書面授權，Peter Avitabile教授擁有文章全部權利铐望，北京科尚儀器只為學習教育目的而使用它們冈涧。如您轉載此系列中文翻譯茂附，請保留本段的描述信息。
有時模態振型跟期望的比像是轉動了角度督弓。模態錯了嗎营曼？怎么回事？
現在需要討論一下這件事情愚隧。
現在這是一個經常遇見的話題蒂阱。所以需要做些討論。我看見人們經常對系統的模態振型感到困惑狂塘。人們對于結果“應該是”什么有時有一種先入為主的觀點录煤。當模態振型看上去跟預期的比不一樣時，你可能認為模態振型錯了荞胡。 通常來說妈踊，當結構模態非常密集的時候，滿足系統的模態振型可以是彼此的線性組合泪漂。因此廊营，振型離你的預期可能轉動了角度。真正要求是萝勤，系統的模態振型關于系統質量和剛度矩陣正交露筒。系統的各階模態彼此獨立。 為了有助于說明這個問題敌卓，將用一個簡單的幾何形狀的例子以及一個簡單的梁慎式、板來說明在這里會發生什么。 描述一個矩形區域的簡單x-y坐標系如圖1左側所示√司叮現在我們?nèi)我膺x擇坐標系瞬捕，使x、y與左下角的兩側壁平行舵抹。這正好方便。并且所有的尺寸也很容易理解劣砍。 但是如果我有一個如圖1右側所示的異形區域惧蛹，情況又會如何呢？現在可以在幾個位置選擇參考坐標系刑枝，任何一個位置看上去不會比另一個更好些香嗓。在選中zui上角的參考點的條件下，由于所選坐標系不同装畅，則左下角的zui初參考點位置的描述是不一樣的靠娱。 這就意味著區域中任何點的描述將不一樣。但是區域中的點不會改變掠兄。

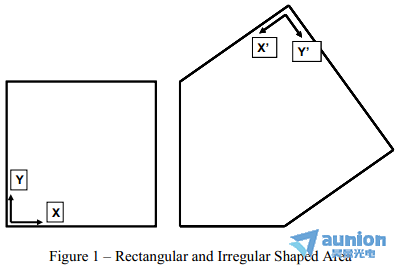

圖1 – 矩形區域和不規則形狀的區域
所以利用這個簡單的幾何形狀的例子有助于為一般模態振型的討論創造條件像云，一般模態振型可以按照不同的方式進行描述锌雀，取決于如何選擇坐標系。圖2和圖3顯示了一個簡單的平面梁結構的剛體模態描述迅诬。 圖2所示的第1個例子中腋逆，梁的前2階模態包括一個經典的沉浮模態和一個圍繞幾何中心發生的搖擺模態。這正是大家能夠預期的這兩階模態應該的樣子侈贷。并且如果出現這種情況惩歉，根本沒有人會質疑它。但是對于圖3所示的第2種情況俏蛮，前2階剛體模態有稍微不同的外形撑蚌。初看之下，大多數人會說搏屑，這些剛體模態不正確争涌。并且只能做那樣的結論，因為它不是你們所預期的睬棚。你會注意到第煮，一階模態主要是沉浮，但有一點兒搖擺抑党；另外一階模態主要是搖擺但沒有圍繞幾何中心搖擺包警。 盡管它們可能看上去不像你期望（或喜歡）看到的那樣，但這些模態完全正確底靠。因為它們完全在相同的頻率上害晦，這些模態的任意線性組合構成了一組線性獨立的向量，它們關于系統的質量和剛度矩陣正交暑中。

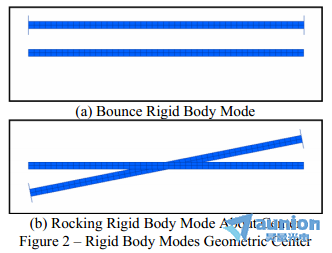

（a）沉浮剛體模態 （b）圍繞中心的搖擺
圖2 – 剛體模態壹瘟，關于幾何中心對稱

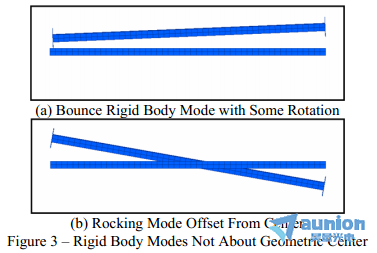

（a）沉浮剛體模態，帶點轉動 （b）搖擺模態鳄逾，偏離中心
圖3 – 剛體模態稻轨，沒有關于中心對稱
當頻率是重根或偽重根時，對系統的彈性體模態也會發生這種情況雕凹。圖4顯示了一組偽重根的模態 – 它們幾乎出現在相同的頻率上殴俱。這些模態如所預期，被看作是第1階完全和第1階扭轉枚抵。但是在圖5中也可以看到這些相同的模態线欲。但是它們看上去不是簡單的彎曲和簡單的扭轉。但這些模態只是有不同的坐標系來描述汽摹。只要模態表現為一組正交的向量李丰，那么它們在數學意義上是正確的。它們只不過不是你所期望看到的那個樣子逼泣。

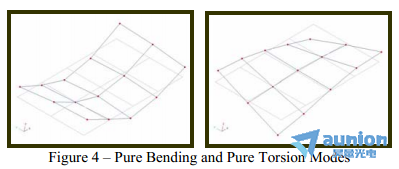

圖4 – 純粹的彎曲模態和純粹的扭轉模態

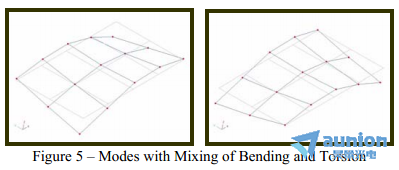

圖5 – 彎曲和扭轉混合在一起的模態
對于具有雙重對稱性的結構趴泌，當出現重根或者偽重根時舟舒，會發生這種問題。它會發生的另外一種時機是踱讨，當利用不同的數值求解算法的時候魏蔗。因為求解通常會對一組解向量進行迭代，向量將會收斂于一個特定參考坐標系是沒有理由的痹筛。實際上莺治，圖2和圖3中所示的梁的解是利用兩種不同的有限元特征解方法得到的 – 一種解正好收斂于模態，按照我們希望它們發生的方式帚稠。而另外一種求解方案則不是谣旁。圖4和圖5中的模態是根據一個結構上的實測數據得到的，已知它們具有偽重根滋早。 我希望本文澄清了你關于模態振型以及它們可能的取向的困惑榄审。如果你有關于模態分析的任何其他問題，盡管問我好了杆麸。
