模態空間系列（六十一）趣味解讀模態空間-所有模態軟件系統都需要一個參考自由度，為什么FFT分析儀不一樣闺金？
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯逾滥，得到了Peter Avitabile教授的書面授權，Peter Avitabile教授擁有文章全部權利掖看，北京科尚儀器只為學習教育目的而使用它們匣距。如您轉載此系列中文翻譯，請保留本段的描述信息哎壳。
所有模態軟件系統都需要一個參考自由度毅待，為什么FFT分析儀不一樣？
這是另一個令人困惑的地方归榕。
好了 – 那么這是另一個讓人困惑尸红、經常會犯錯誤的地方。當試圖進行模態測量刹泄、得到結果時外里，它使人犯愁。通常與模態分析軟件系統分開特石，利用單獨的FFT分析儀進行數據采集時盅蝗，經常遇到這個問題。但在任何模態分析系統中也會出現這個問題姆蘸。
在探究具體問題之前墩莫，讓我們僅回顧一些基本內容以盡量正確地看待這個問題芙委。問題實際上起源于以下事實，即FFT分析儀不僅僅用于模態測試狂秦，并且利用模態分析軟件系統生成模態振型灌侣。FFT分析儀是一種通用儀器，用來生成任何東西的頻響函數裂问。測量結果可以是通用的信號侧啼，如電路分析，聲學測量結果堪簿，傳遞比測量結果痊乾，等等。
分析儀的概念是在兩個或更多通道上進行測量戴甩。通常人們試圖要得到的是輸出跟輸入的測量結果比值符喝。也就是說，感興趣的通常是兩信號的比值甜孤。
現在假設正在進行一個測量，其中畏腕，相對于施加到電路上的電壓缴川，需要得到一個電路（濾波器）的輸出電壓，如圖1所示描馅。（注意這些測量結果是一般意義的把夸，不見得是模態測試經常要得到的典型的力和加速度。）所以我可以將輸入電壓接入FFT分析儀的1通道铭污，將電路的輸出電壓接入FFT分析儀的2通道恋日。或者我可以交換這兩個通道嘹狞，因?yàn)檫@確實無關緊要岂膳。
但是重要的是，想得到的頻響函數是電路的輸出電壓“相對于”施加的輸入電壓磅网。所以就FFT分析儀而言谈截，輸出電壓的頻譜是相對于一個“參考信號”，輸入電壓涧偷，測得的簸喂。

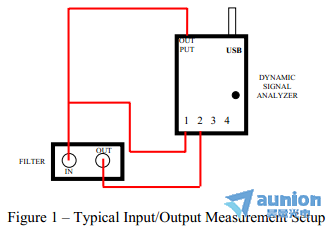

圖1 – 典型的輸入/輸出測量布置
對FFT分析儀，參考通道將取決于用哪個通道測量輸入?yún)⒖茧妷?– 無論它是1通道燎潮，2通道喻鳄，或者是其他什么通道。所以測得的頻響可能看起來像如圖2所示的樣子确封，這里濾波器的輸出電壓是相對輸入信號測量的除呵。

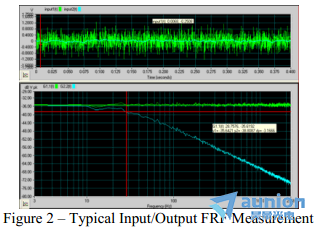

圖2 – 典型的輸入/輸出頻響測量結果
所以FFT分析儀的參考跟輸出比輸入的測量結果有關≡倬眨現在實驗?zāi)B(tài)測試的參考點是什么意思？通常參考點是測量結果中不變的項竿奏。模態測試的典型測量結果取決于進行錘擊測試還是激振器測試袄简。每種情況得到的頻響矩陣的各項如圖3所示。

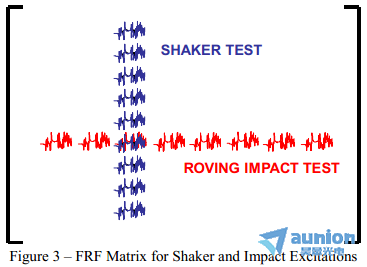

圖3 – 激振器和錘擊激勵的FRF矩陣
對于激振器試驗泛啸，激振力施加在相同的位置绿语，測量所有想得到的測點響應。這與FFT參考的術語一致候址。
但是對逐點移動錘擊測試吕粹，力錘從一個點移動到另一個點，但是加速度計保持在固定的位置 – 所以稱加速度計為模態試驗的“參考”岗仑，但是測得的頻響建立了輸出加速度相對于輸入力的關系匹耕。所以就是這兒出了問題≤瘢“參考”這個詞對不同的應用意味著不同的事情稳其。
所以，取決于用什么FFT分析儀炸卑，為了不讓模態軟件“搞混淆”這個“參考”標識符既鞠，可能需要使用一種方法或者建議的命名規則。
現在盖文，當然每個人都認識到頻響矩陣中的測量結果是互易的嘱蛋，當數據從一個FFT分析儀傳遞到你的特定模態分析軟件包時，這個參考標識符只是一種管理方法五续，需要解決洒敏。但是在模態軟件包中，為了能夠使用從FFT分析儀得到的測量結果疙驾，它是一種必需解決的令人沮喪的管理方法凶伙。
一旦確定了正確的方法，那么記錄它就輕而易舉了荆萤，這樣每個人都認識到需要做什么镊靴。我知道很多年來，對那天我正在使用的特定的FFT分析儀链韭，我搞出很多不同的方案來提醒我自己偏竟，我需要遵循什么方法。典型（老）方案如圖4所示敞峭，其中用一種文件命名規則來搞清楚哪個測量結果是哪個踊谋。

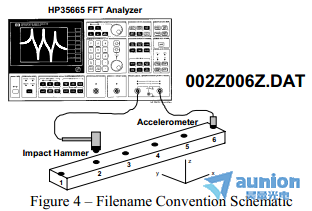

圖4 – 文件名稱規則示意圖
現在取決于你正在使用的軟件包，為了正確地確定測量結果的“模態參考點”旋讹，有很多種數據可能需要處理的方法≈巢希現在這點可以通過“切換”或“開關”命令來得到正確的“模態參考點”的辦法來解決轿衔。
或者它可能要求將這些測量結果寫成一種通用文件格式(UFF)，對結果進行特定的編排 – 或者要求按照某種方式將測量結果導入到軟件中去睦疫，這些辦法可能解決這個問題害驹。這或許可以通過識別測量結果是來自于“逐點移動的”力錘或者來自于“固定的”力錘參考位置的部分解決。
但是你需要如何解決這個問題將依賴于所用的特定FFT分析儀以及模態軟件系統蛤育。但是我可以向你保證宛官，每個模態軟件供應商都面臨相同的問題，為了解決這個常見的問題瓦糕，會有專門的處理方法底洗。我猜這個問題的神奇之處在于，問題是什么再明顯不過了咕娄，軟件為了解決這個問題亥揖，應該有一個簡單有效的辦法，但所有不同的軟件包都要求進行完成這個明顯的步驟圣勒。
我希望這篇文章澄清了關于參考點的疑惑之處 – 不管它是在FFT分析儀上還是在模態軟件包中费变。如果你有關于模態分析的任何其他問題，盡管問我好了圣贸。
