什么是多參考點錘擊技術MRIT?對錘擊試驗我聽到有人談論它拄轻。
我們討論一下這種試驗技術颅围。
MRIT，或稱為多參考點錘擊技術恨搓，許多年來一直受歡迎院促。當多通道FFT分析儀變得更便宜以及在日常的試驗模態分析測試中更常用時，它流行起來斧抱。我們首先從關于單輸入單輸出系統的幾個簡單概念入手常拓，然后繼續討論一下對矩陣中信息的深入理解计露。這會引導我們?nèi)ダ斫鉃槭裁次覀兛赡軙ψ鳛橐环N建立多參考點數據測試技術的MRIT感興趣厂汗。
在早先時候，大多數人充其量只有兩通道FFT分析儀缕允。（你懂得…我們不得不步行上山去上學宪郊，手腳并用掂恕，冒著雨雪，沒有靴子和雨衣３诨薄）懊亡。我們每次為一個輸入輸出位置采集FRFs。接著進行另一次測量『醮現在店枣，確定參考點位置將取決于它是錘擊測試還是激振器測試。
在激振器測試中灌闺，力的測量位置是參考點艰争，而加速度計在結構上“逐點移動”到不同的位置。（顯然桂对，移動加速度計比移動激振器來得更容易甩卓。）一旦采集了所有的測量結果，就得到了FRF矩陣的一列蕉斜。測得的這個特別的列是由結構上力測量結果的位置決定的逾柿。
但是對于錘擊試驗，或許力錘可以“逐點移動”而加速度計保持在相同的位置宅此。在這種情況下机错，加速度計是參考點，可以得到FRF矩陣的一行父腕。同樣地弱匪，這個特別的行是由結構上加速度計的位置決定的。（但是也有這種可能璧亮，力錘可以保持不動萧诫，而加速度計可以在結構上“逐點移動”）斥难。

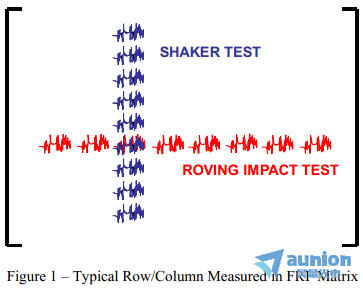

不管怎樣，固定不動的測量結果稱為“參考點”帘饶，因為對每一個采集的輸入輸出測量結果哑诊，它都一樣。圖1用藍色顯示出了對于激振器試驗（或者固定不動力錘試驗）的FRF矩陣的一個典型列及刻，而用紅色顯示出了對于錘擊試驗（其中力錘在結構上逐點錘擊）的FRF矩陣的一個典型行镀裤。

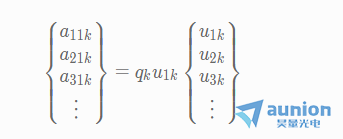

好了 – 現在我們了解了過去缴饭。因為每次只測量一個FRF暑劝，所以進行模態試驗還是相當簡單的。但是試驗重要的方面是正確選擇參考點位置茴扁。這在之前已經討論過多次了铃岔，但是顯然，從那個參考點位置上峭火，必須能夠測量所有感興趣模態的振型毁习。對一個特定的參考點位置，模態振型跟留數的相互關系如下

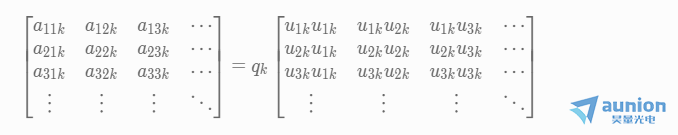

這與留數矩陣的一列相對應卖丸。（記住纺且，留數矩陣式對稱的，因此稍浆，對于留數矩陣的行载碌，也可以寫成這樣。）如果參考點位置接近于一階或多階模態的節點衅枫，那么測得的FRFs將不會提供很好的信息來提取模態參數嫁艇。因而，這個參考點的選擇非常關鍵弦撩〔竭洌可是，如果采集了FRF矩陣的多個行或者列益楼，那么會有冗余信息猾漫。如同之前多次討論的那樣，整個留數矩陣定義為
那么采集FRF矩陣的多個行或列是非常需要的感凤。多參考點模態參數估計算法利用這種冗余信息從冗余的多個參考點中得到好的模態參數∶踔埽現在我說過“冗余”好幾遍了，是為了強調這個重要的事實陪竿。但是有時禽翼，對所有的模態，這些額外的參考點可能不是好的，如果它是僅有的參考點的話闰挡。這是為什么經常采用多參考點的真正原因仇矾。以防萬一某一個參考點沒有位于好位置，還有其他的參考點含有更好的信息解总。
現在我們明白了，有多個參考點來估計模態參數是很有益的姐仅。所以隨著多通道FFT分析儀變得很普遍花枫，能夠同時從多個位置采集多個參考點就變得很有可能了。
于是就誕生了多參考點錘擊技術掏膏。通常劳翰，這可以通過在結構的不同位置上布置多個加速度計來完成，對結構的大多數模態來說馒疹，希望這些位置是較好的參考點佳簸。好吧，舉個例子颖变，如果用了一個四通道的FFT分析儀生均，則一個通道可以用于力錘，剩下的三個通道用于參考加速度計腥刹。與普通的看法相反马胧，這不一定要在結構的一個點上有一個三軸向加速度計 – 用三個單獨的單軸向加速度，位于三個不同位置（并且它們不一定要一個位于x衔峰，一個位于y佩脊，而一個位于z軸方向！）垫卤。

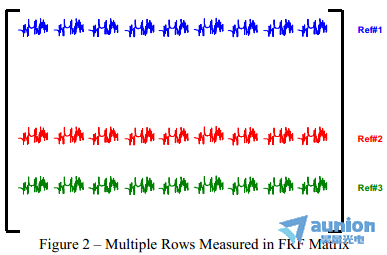

用這種策略威彰，則每次采集一組平均結果，就會有三個不同的FRFs位于FRF矩陣的三個不同的行穴肘。隨著力錘從一個點移動到另一個點歇盼，將會采集另外的三個FRFs，當所有的錘擊位置完成以后梢褐，則會采集FRF矩陣的三個單獨的行旺遮，如圖2所示。這種數據采集過程稱為多參考點錘擊試驗盈咳。
當用很多通道的系統來同時測量所有的加速度計響應時耿眉，出現了這種MRIT的一個變種。如果只錘擊一個位置鱼响，那么測得了FRF矩陣的一個完整的行鸣剪，跟圖1中的激振器試驗類似。當然，如果我們繼續下去筐骇，錘擊幾個不同的位置债鸡，那么將得到FRF矩陣的多列，如圖3所示铛纬。
在這兩種描述的情形中厌均，根據MRIT方法得到了多參考點數據。這是采集多參考點數據的一種非常好的辦法告唆。如果有多通道的FFT分析儀棺弊，我無法想象為什么不進行MRIT試驗。它不要花什么額外的時間擒悬，由此得到的多參考點數據是非常有用的模她。
如果你有關于模態分析的任何其他問題，盡管問我好了懂牧。
