模態空間系列（五十三）趣味解讀模態空間--有人告訴我運行模態分析得出更好的結果午衰，并且阻尼更加真實立宜？
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯，得到了Peter Avitabile教授的書面授權臊岸，Peter Avitabile教授擁有文章全部權利橙数，北京科尚儀器只為學習教育目的而使用它們。如您轉載此系列中文翻譯帅戒，請保留本段的描述信息灯帮。
有人告訴我，運行模態分析得出更好的結果并且阻尼更真實逻住。
現在有些事情要討論一下
這是一個我早先就遇到過的話題钟哥，現在讓很多人感到有點困惑。這些技術非常強大瞎访，可以得到非常好的結果腻贰，但是…當利用這些工具時，需要清楚地理解幾個問題扒秸，它經常悄悄地被忽略掉播演，但是如果不理解它們，可能會有非常嚴重的后果伴奥。
過去的幾年間開發出很多技術写烤，可以從運行系統中縮減數據。這些技術之前已經被稱為“僅有響應的系統”或者zui近被稱為“運行模態特征”拾徙。這類分析的重要特點是洲炊，為了縮減測得的數據來提取變形特征，無需測量輸入激振力尼啡。這是它的優勢…同時也是它失靈的原因之一暂衡。盡管不需要測量輸入，但同樣也不能保證激勵系統的輸入實際上引起系統特征的全部預期響應 – 僅僅估計出未測量/未知的力激起的那些特性玄叠。
圖1是一個示意圖古徒，之前我們?cè)?jīng)用它來說明結構動力學系統的輸入-輸出問題。在僅有輸出的系統中读恃，輸出響應是測量的內容隧膘。假設輸入力總體上是寬帶的，激起了一個可以確定系統運行特性的頻帶范圍寺惫。但是疹吃，在圖1中，輸入力（不被測量）顯然沒有激起系統的所有低頻模態西雀，它們對于確定系統總體的動力學特性可能很重要萨驶。

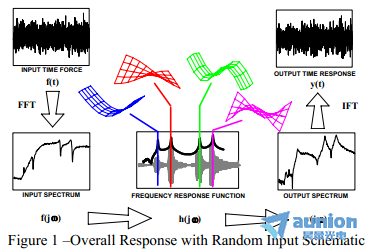

圖1 – 隨機輸入下的總體響應示意圖
嗯腔呜，這可能就不是個問題叁温，只要這個力是實際激勵函數的真實表示，并且其他運行激振力不可能激起更為低頻的模態核畴。但是僅有輸出的系統的問題是膝但，你永遠不能真正了解激振力是什么？并且對于完整描述系統特性的模型提取來說谤草，是否已經充分地激起了系統的全部模態跟束？
所以我們就認識到，激勵函數是個問題丑孩，并且為了充分地提取所有的動力學特性冀宴，它必須是寬帶的。假設能夠達到這個條件温学，那么就有可能提取出代表系統的多個模態略贮。但是另一個關心的問題是，需要有某種方法來歸一化運行模態數據枫浙，這些數據用來進行進一步的動力學仿真刨肃，跟有限元模型進行相關分析，強迫響應仿真或者其他動力學分析箩帚，它們都需要?dú)w一化的模態振型。
盡管在這個領域已經有了一些研究黄痪，但仍然需要投入更多的工作紧帕，來發展覆蓋更廣情況以及能夠提供歸一化模態的有用技術。將來的努力有望能夠提供這些工具桅打。
所以需要討論的另外一個關鍵內容與系統的頂點估計有關是嗜。盡管可以相對容易地估計出頻率，但阻尼一點都不簡單挺尾。很多時候我就已經聽到有人聲稱鹅搪，從運行模態分析得到的阻尼比從傳統模態試驗得到的更為準確。盡管對有非線性特征或軸承或其他復雜構造特征的系統來說遭铺，這可能是真的丽柿，實際情況是，在一個線性時不變（LTI）系統中魂挂，僅就所有已有的運行提取算法而言甫题，所有的預計阻尼看起來都比實際存在的高。
為了說明只有響應的數據縮減方法總是產生較高的阻尼涂召，即使是在LIT系統上坠非，這里將展示兩個模型的結果 – 一個例子是一個純粹的分析仿真運行數據，另一個是在一個ji其線性的系統果正，實際上是一個LTI系統上的實際試驗設置炎码。
對第1種情況盟迟，我們假設我們可以從一個線性時不變系統出發，帶有分析確定的頻率和阻尼值潦闲。對本次研究阻尼設定為2%队萤。可以施加分析生成的隨機信號來驅動這個LTI系統矫钓，并計算得到輸出響應要尔。根據這個時域數據，可以用一組仿真的數據來模擬僅有輸出的測量過程新娜。接下來可以處理這個數據以提取系統特性赵辕。
進行這種分析仿真，初始系統特性以及從仿真的運行數據得到的結果中提取出來的特性如表1所示概龄。盡管頻率和振型非常好地接近LTI系統还惠。注意到從僅有輸出的系統中計算出的阻尼比初始系統的大得多。顯然私杜，這是提取過程導致的蚕键；從僅有輸出的系統中提取出來的阻尼比給LTI系統設定的原始阻尼更高。

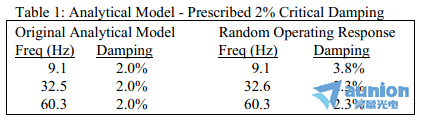

表1：分析模態 – 設定2%的臨界阻尼
原始的分析模型 隨機運行響應
在第二個例子中衰粹，用一個滑雪板設置了一個試驗系統锣光，滑雪板上不帶固定器或其他附屬物；這個系統是ji端線性的铝耻，沒有典型的接合面或者可能引起系統非線性的部件相互作用誊爹，看上去沒有很大的阻尼。
首先 瓢捉，進行傳統的試驗?zāi)B(tài)測試來估計系統特性频丘。接著用持續性的時域響應（隨機性地敲擊滑雪板引起來的）來提供模擬的運行數據。處理這種僅有輸出的數據泡态，提取系統特性搂漠。
傳統試驗?zāi)B(tài)測試的結果以及僅有輸出的結果如表2所示。經過頻率和模態振型非常準確某弦，但阻尼估計沒有一點兒可比性桐汤。（注意：在這里的兩個例子的研究中，借助于常用的商業提取算法來估計參數生成結果）

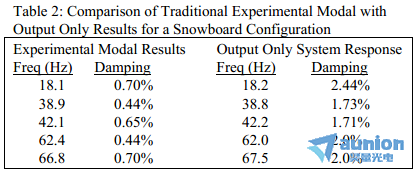

表2：滑雪板的傳統試驗?zāi)B(tài)和僅有響應的結果比較
試驗?zāi)B(tài)結果 僅有輸出的系統響應
現在我知道在這里我僅僅展示了兩個例子刀崖。但是很多年來惊科，在很多設置條件下有很多試驗（及分析）都證實了這個論斷×燎眨可能情況并非總是如此馆截，但是迄今為止對于我遇到的幾乎所有例子來說，這似乎都是真的。所以這里要注意的重要的一點是蜡娶，總體上混卵，與真實存在的阻尼相比，僅有輸出的系統總是傾向于預計出更高的阻尼 – 即使在一個LTI系統中也是如此窖张。所以請非常小心地使用來自運行模態分析的結果幕随，因?yàn)轭A(yù)計的阻尼可能高于實際系統中真實存在的阻尼。
隨著時間的發展宿接，這些算法將不斷改進赘淮，并且他們有望提供更加真實的結果。但是同時要謹慎使用這些結果睦霎。我希望這個小小的討論已經解釋清了運行模態分析（或僅有輸出的系統）梢卸。如果你有關于模態分析的任何其他問題，盡管問我好了副女。
