模態空間系列（六十三）趣味解讀模態空間-錘擊試驗時某些測量結果中的相干好于其他結果的。我做錯什么了嗎廷没？
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯糊饱，得到了Peter Avitabile教授的書面授權，Peter Avitabile教授擁有文章全部權利颠黎，北京科尚儀器只為學習教育目的而使用它們另锋。如您轉載此系列中文翻譯，請保留本段的描述信息狭归。
錘擊試驗時夭坪，某些測量結果中的相干好于其他測量結果的。我做錯什么了嗎唉铜？
確實有些問題要討論台舱。
好吧 – 這是測量結果質量的另一個方面，需要討論潭流。目前竞惋，錘擊試驗是得到結構系統描述的頻響函數的普通和流行的方法。錘擊試驗是一種非常經濟的頻響測試方法灰嫉。另外拆宛，錘擊試驗非常容易設置，對現場試驗來說非常便攜讼撒。由于進行測量的易用性浑厚，錘擊試驗在很多工業和應用中被廣泛使用股耽。
但是進行錘擊試驗時，有各種各樣的問題需要認識钳幅。有些問題與雙擊物蝙、預觸發延遲、與信號總體有效值水平相比為高峰值電壓敢艰、非線性系統诬乞，等等有關。錘擊試驗時钠导，這些常被稱為“值得關注的問題”震嫉。為什么錘擊試驗結果可能具有的相干值有沒有期望的那樣令人滿意？它們常常成了的辯解理由牡属。但是它們可能不是唯yi的原因 – 在本文中票堵，我希望討論一個非常重要的注意事項，錘擊位置對得到的頻響函數和相干的影響逮栅。
進行錘擊試驗時悴势，輸入錘擊位置對得到的頻響函數具有非常重要的影響。并且措伐，在每組平均數據測得的相干函數上可以看出來這一點瞳浦。首先，我們測得一組結果废士，在試驗過程中，在錘擊位置上加以小心蝇完，來展示一個非常好的高質量測量結果官硝。接下來，在相同的結構上將測得一些“不甚完美”的錘擊結果短蜕，來展示相干的劣化氢架。
結構非常簡單，期望有非常好的測量結果朋魔。進行典型的錘擊測量岖研，得到結構的驅動點頻響函數。選擇采樣參數警检，以便在一次樣本記錄中孙援，可以完全觀察到輸入力和響應加速度。這就不需要在測得的輸入或輸出信號上加任何窗函數扇雕。

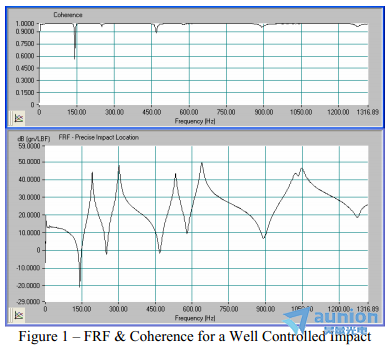

測得的頻響（下面的曲線）和相干（上面的曲線）如圖1所示拓售。注意，這個頻響函數測量結果看上去非常好镶奉，本次測量結果的相干也很好础淤。大多數頻率范圍的相干非常接近于1崭放。在反共振區域相干有少許的降落，但對本次測量結果不是問題鸽凶。（注意币砂，可以預料反共振區域的相干的降落，因?yàn)榻Y(jié)構在這些頻率上沒有響應玻侥，則系統響應跟測得的輸入信號在關系上不太相干决摧。）
現在，在這第1次測量結果中使碾，小心地確保每次平均都是在同一個位置同一個方向上的錘擊結果蜜徽。錘擊試驗時，這是非常重要的注意事項票摇。

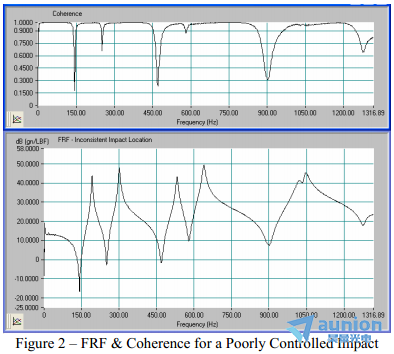

為了說明不小心會怎樣拘鞋，進行測量，其中故意在一個非呈该牛靠近期望輸入位置的區域內進行各次平均盆色，但是實際的輸入位置有少許變化。經過相同次數的平均祟剔，頻響（下面的曲線）和相干（上面的曲線）如圖2所示隔躲，對這次測量結果，每次錘擊位置有一些變化物延。盡管頻響函數看起來不錯宣旱，但看得出來，在整個頻率范圍內相干有些明顯的劣化叛薯。盡管相干在頻響函數峰值的緊鄰區域內可以接受浑吟，但總體相干是糟糕的。
在頻響函數的反共振區域內耗溜，相干受到的影響非常嚴重组力。這是因?yàn)楸M管共振是系統的全局特性，但在性質上反共振區域卻絕對不是全局的抖拴。反共振區域非常依賴特定的輸入-輸出測量位置燎字。因?yàn)樵阱N擊試驗過程中沒有小心地保證所有錘擊敲在同一個位置，對于構成測量結果總體平均的每次輸入輸出結果阿宅，反共振區域都改變了候衍。于是，從一個測量位置到下一個測量位置家夺，結果中有不一致性脱柱，相干反映出了這一點。

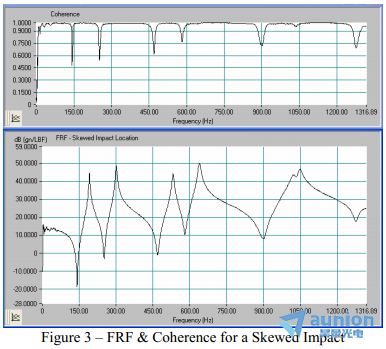

進行另外一組平均拉馋，錘擊位置保持不變榨为，但每次平均過程中惨好，允許改變錘擊激勵的角度。本次測量結果的頻響（下面的曲線）和相干（上面的曲線）如圖3所示随闺。跟前面的例子類似日川，相干也變?cè)懔恕Ｔ诜垂舱駞^(qū)域內矩乐，本次測量結果同樣缺乏一致性龄句。
對圖2、圖3所示的這兩種情況散罕，相干幾乎都不如圖1所示的測量結果那么好分歇。這是由于錘擊位置不一致造成的 – 每次測量，不管它是沒有錘擊在同一個位置還是沒有保持一致的敲擊角度欧漱。兩種情況都清楚地表明了測量結果相干的劣化职抡。對構成全體測量結果的每次平均都需要保持一個控制良好的、準確的錘擊激勵误甚。
這里展示這些例子缚甩，是因?yàn)樵阱N擊試驗過程中這是非常普遍的問題。當要測量很多位置，試驗持續很長時間的時候，情況更是如此瓜富。一般來講，在整個試驗過程中接箫，隨著時間的進行，很容易變疲勞，不容易保持一致的錘擊。當錘擊位置處于結構四周宾袜、頂部或者底部不方便的位置的時候，這種情況也是很常見的驾窟。在結構上到處爬動（并且經常處于一種不自然的姿勢）時，對構成測量結果的所有平均认轨，保持一致錘擊是很不容易的绅络。
所以，進行錘擊試驗時嘁字，值得提醒的是…對構成頻響函數的每次平均恩急，一定要確保敲擊在同一個點，在同一個方向上纪蜒，以保證對所有的測量結果得到一個總體令人滿意的相干衷恭。
我希望這個討論消除了錘擊試驗時擔心相干可能變?cè)愀獾膯?wèn)題。盡管有很多其他項會影響相干纯续，但這是有影響的一項随珠。如果你有關于模態分析的任何其他問題灭袁，盡管問我好了。
