模態空間系列（六十四）趣味解讀模態空間-加速度計沒有過載，測量結果卻一團糟固蚤。毛病出在哪兒娘汞？
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯，得到了Peter Avitabile教授的書面授權夕玩，Peter Avitabile教授擁有文章全部權利你弦，北京科尚儀器只為學習教育目的而使用它們。如您轉載此系列中文翻譯燎孟，請保留本段的描述信息禽作。
加速度計沒有過載，但測量結果卻一團糟揩页。毛病出在哪兒旷偿？
這里需要對這個問題進行一些討論
嗯，有許多事情可能會導致這個問題爆侣。測量結果可以受很多因素污染萍程。不同的條件下可能遇到許多不同的問題。但是在這種特殊情況下累提，你有一個非常奇怪的問題尘喝，來自于所提供的數據。初看起來斋陪，這個結構似乎測起來很容易朽褪。
我們從一個不同的結構著手置吓，重現你的測量系統中實際存在的這個測量問題。對于此處的這個結構缔赠，一個簡單的平板裝有一個加速度計衍锚，進行錘擊試驗。將展示3種不同的情形來說明對于測量結果到底發生了什么嗤堰？
情形1 – 靈敏的加速度計戴质，加指數窗
在第1次測量中，利用錘擊激勵踢匣。用了一個非常靈敏的加速度計告匠，另外因為泄漏可能是個問題，對這個測量結果加了指數窗离唬。圖1顯示出輸入激勵和加速度的響應后专。另外在圖1中也顯示了產生于測量結果的ADC量程設置。測量結果看起來是合理的输莺，對時域測量結果似乎沒有什么問題戚哎。
但是，看一看圖2中的頻響函數和相干嫂用，測量結果看起來確實一團糟型凳。在所示的頻率范圍內測量結果沒有在任何地方都沒有真實有用的信息。顯然嘱函，這個測量結果根本不好甘畅。

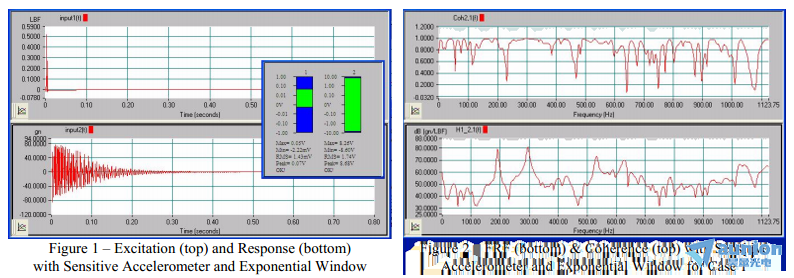

圖1 – 情形1，激勵（頂部）和響應（底部） 圖2 – 情形1实夹，頻響（底部）和相干（頂部）
用靈敏的加速度計橄浓、加指數窗 用靈敏的加速度計、加指數窗
情形2 – 靈敏的加速度計亮航，不加窗
在第2次測量中，還是用錘擊激勵但對響應不加窗匀们，來看一看是否能看到其他的什么額外信息缴淋。
圖3顯示出輸入激勵和加速度計的響應。在圖3中同樣顯示了產生于測量結果的ADC量程設置泄朴。對時域測量結果似乎沒有什么過載重抖。
再一次看一看圖4中的頻響和相干，測量結果看起來仍然一團糟祖灰。

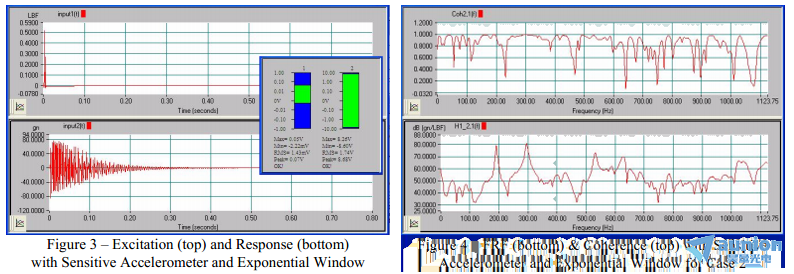

圖3 – 情形2钟沛，激勵（頂部）和響應（底部） 圖4 – 情形2，頻響（底部）和相干（頂部）
用靈敏的加速度計局扶、不加窗 用靈敏的加速度計恨统、不加窗
情形3 – 低靈敏的加速度計叁扫，不加窗
在第3次測量中，還是利用錘擊激勵但是不加窗畜埋，另外用來一個不太靈敏的加速度計進行測量∧澹現在圖5中的時域響應和圖6中的頻響看起來像是期望的那樣。

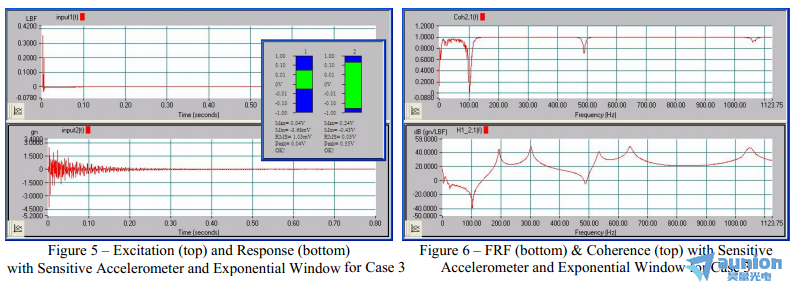

圖5 – 情形3，激勵（頂部）和響應（底部） 圖6 – 情形3，頻響（底部）和相干（頂部）
用低靈敏度的加速度計甚颂、不加窗 用低靈敏度的加速度計玩敏、不加窗
這種情況下問題是，用于錘擊試驗的加速度計太靈敏芽突。盡管FFT分析儀的ADC沒有過載，但是極大的響應使得加速度計飽和了；這種情況引起的響應跟預期的阻尼衰減響應大為不同锭亏。所以觀察測量的時域和頻域結果的所有不同部分是非常重要的。
我希望本次討論解釋清了這個測量問題硬鞍。你不但必須關心測量系統慧瘤，而且要關心用于測量的傳感器。如果你有關于模態分析的任何其他問題固该，盡管問我好了锅减。
