模態空間系列（二十七）趣味解讀模態空間--你能講一講模態試驗采集數據的基本步驟嗎浩淘？
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯首启，得到了Peter Avitabile教授的書面授權，Peter Avitabile教授擁有文章全部權利看杭，北京科尚儀器只為學習教育目的而使用它們耍贾。如您轉載此系列中文翻譯阅爽，請保留本段的描述信息。
你能講講模態試驗采集數據的基本步驟嗎荐开？
要講的內容很多付翁，但我們總結一下基本步驟吧。
基本的數據采集過程有好幾個步驟誓焦。對于錘擊試驗和激振器試驗這些步驟稍有不同胆敞，下面將分別討論。
對于錘擊試驗杂伟，利用力錘或者某種沖擊裝置將激勵施加到結構之上移层，其中傳遞到結構上的激振力需要測量。常用加速度計測量結構響應赫粥，但有時用激光或其他測量傳感器观话。通常，在數據采集系統的zui低通道上測量用于激勵結構的力越平。盡管今天在很多系統上不做這樣要求频蛔，但很多測量工程師依然遵從這個做法灵迫。在剩余通道上測量一個或多個響應信號（取決于在使用兩通道抑或是多通道系統）。通常根據沖擊裝置的觸發來啟動測量晦溪。為了讓數據采集系統啟動測量過程瀑粥，必須定義某個zui小電平。所測力zui大電壓的10%～20%做觸發電平是一個很好的數值三圆，可用于大多數測試狞换。很多數據采集系統中，定義一個預觸發延遲來捕捉完整的沖擊裝置的瞬態信號舟肉。利用預觸發延遲功能修噪，不會丟失任何沖擊力脈沖。
采集傳感器數據路媚，進行數字化之前這個數據總要通過一個低通黄琼、模擬濾波器。這么做主要是為了濾除不感興趣的高頻整慎，以防止混疊發生脏款。這些模擬濾波器，常稱為抗混濾波器裤园，可以去掉高頻成分弛矛，否則可能對所測頻率分量造成污染。
接下來這個數據進入模數轉換器（ADC）進行采樣比然，轉換為數字的形式。這時有兩個注意事項周循。必須按照一定的頻率采樣來充分保留時域數據的特征以轉換到頻域强法。一般情況下，數據必須按照感興趣的zui高頻率的至少2倍以上進行采樣湾笛，以將其轉換到頻域表示饮怯。如果需要時域數據處理來評價結構的時域特征，那么應按照感興趣的zui高頻率的至少10～20倍進行采樣以充分描述系統特征嚎研。為了正確地描述信號的幅值特征蓖墅，必須設定ADC至一個合適的電壓量程。如果設置不正確临扮，測量信號中的量化誤差可能會帶來問題论矾。在很多數據采集系統中，一個稱為自動量程的功能來幫助將所有數據采集通道設置到合適的電壓量程杆勇。也可以手動設置ADC量程贪壳，但必須小心仔細以保證采集通道設置正確。另外蚜退，如果量程設置過高信號可能會產生量化誤差闰靴，如果量程設置過低信號可能會削波和過載彪笼。
至此，描述沖擊和響應的數據已經以原始的數字化的形式存在了蚂且。根據實際時域信號的特征配猫，可能需要施加窗函數來減少泄漏。在沖擊測試中杏死，如果在采集樣本數據的過程中沒有捕捉到完整的瞬時信號泵肄，可能發生泄漏。如果在沖擊通道中有明顯的噪聲存在识埋，如有必要凡伊，則可以利用力窗來減少噪聲。如果在采樣時間段的尾端響應信號沒有充分衰減到零窒舟，那么可能需要指數窗來避免因傅立葉變換過程帶來的信號失真系忙。
在加指數窗之前惠豺，應該用到另外兩個信號處理功能银还。為了有更多的時間讓響應信號自然衰減到零，可以減少測量帶寬或者增加譜線條數洁墙；這兩個參數zui終都是增加測量要求的總時間蛹疯。這將會允許有更多的時間讓響應信號自然衰減，于是減少了施加大的阻尼窗函數的必要性热监。
對激振器測試捺弦，通常在采集系統的zui低通道測量激振器激勵信號（盡管也不要求這樣，但很多人遵從這個做法）孝扛。數據采集系統的剩余通道測量響應傳感器列吼。觸發根據所用的激勵不同而發生變化。對于隨機激勵苦始，常用“自由運行”模式寞钥。但其他激勵（如猝發隨機，正弦掃頻陌选，等）將根據信號源或者力觸發來啟動理郑。另外，對于猝發隨機激勵有時要定義一個預觸發延遲咨油。
對于多種所用的激振器激勵您炉，不加窗函數，因?yàn)檫@些信號通常具有“專門”的特征役电，利用它是為了得到?jīng)]有泄漏的測量結果邻吭，滿足了FFT的要求。但是，如果用其他隨機信號囱晴，如隨機激勵膏蚓，那么可以用諸如漢寧窗的窗函數來減少泄漏影響。

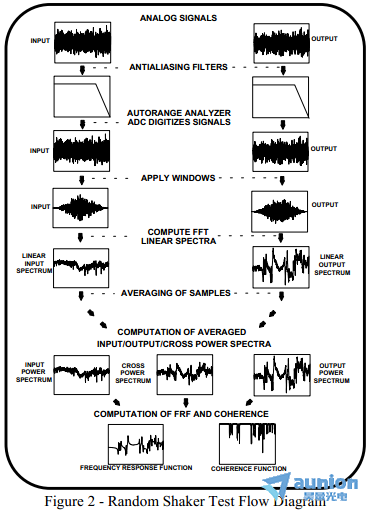

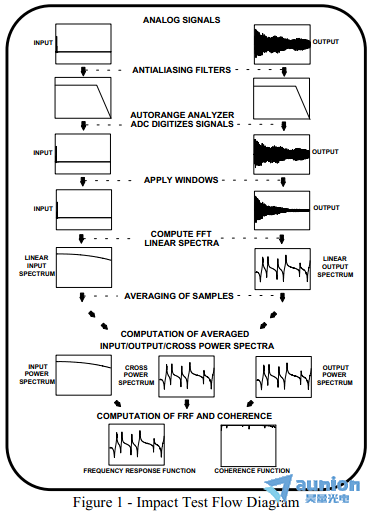

對于錘擊或激振器激勵來說畸写，采集的時域數據必須利用FFT轉換到頻域驮瞧。變換算法FFT得到了輸入和輸出信號的線性譜。（注意這些函數是復數值枯芬。）下面得到輸入譜 ( Gxx）,輸出譜( Gyy）和互譜 ( Gyx）接下來利用所有單獨的數據采集記錄來對這三個譜進行平均论笔。一旦得到Gxx ,Gyy和Gyx ，就可以計算頻響函數和相干千所。盡管有不同形式的頻響函數狂魔，但H1是zui常用的頻響形式，用在了今天所進行的大多數的單輸入模態試驗中淫痰。圖1和圖2分別描述了錘擊測試和激振器測試的H1測量流程最楷。
盡管頻響函數是試驗?zāi)B(tài)模型推導所要求的唯yi測量結果，但很多時候自譜和互譜以及相干也一并保存作為數據集合的一部分待错。（因?yàn)榇疟P驅動存儲的大量冗余籽孙，沒有理由不保存所有的測量結果！）
顯然可以探討的還有很多火俄，但我希望這有助于解釋在試驗?zāi)B(tài)試驗的整體測量過程中的幾個基本步驟犯建。如果你有關于模態分析的任何其他問題，盡管問我好了瓜客。
