模態空間系列（二十六）趣味解讀模態空間--復模態和實模態之間有什么區別锋叨？
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯，得到了Peter Avitabile教授的書面授權娃磺，Peter Avitabile教授擁有文章全部權利锋喜，北京科尚儀器只為學習教育目的而使用它們。如您轉載此系列中文翻譯豌鸡，請保留本段的描述信息。
復模態和實模態之間有什么區別涯冠？
要解釋的很多，但我們從幾個簡單例子開始吧逼庞。
這是一個常見的問題蛇更，很多人感到困惑。那么我們稍為詳盡地討論一下這個問題派任，來說明其區別。遺憾的是璧南，在此我們將不得不引入一點數學知識及某些理論內容來幫助說明這個問題掌逛。
我們從一個無阻尼方程組開始，接下來過渡到比例阻尼情形司倚，然后為非比例阻尼豆混。到此區別將顯而易見。這里將用一個簡單例子來闡明一些關鍵點动知。描述一個通用系統的方程可以寫為

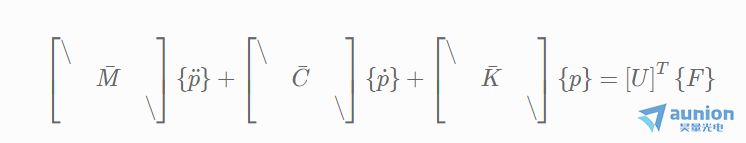

其中[M][M]皿伺、[C][C]盒粮、[K][K]分別為質量、阻尼和剛度矩陣丹皱，還有對應的加速度妒穴、速度、位移和激振力种呐。變換到模態空間得到
式子中含有模態質量宰翅、模態剛度和特定條件下的模態阻尼對角矩陣爽室。模態振型矩陣將質量矩陣和剛度矩陣解耦汁讼，對于某些特定類型的阻尼淆攻，模態振型矩陣也可將阻尼矩陣解耦。為了理解這些條件嘿架，下面將舉一個簡單例子。

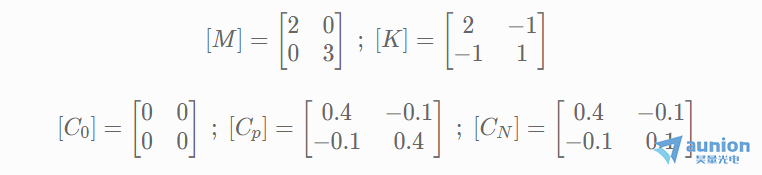

對這個例子耸彪，這里矩陣定義如下：
首先考慮無阻尼情形。將利用質量[M]蝉娜、剛度[K]和
矩陣唱较。求這個矩陣方程組的特征解，可以得出頻率召川、留數和振型如下：
注意南缓，模態振型為有符號實數。第1階模態的兩個自由度帶有相同的符號荧呐，表示這兩個自由度彼此同相位汉形，差別僅在于幅值各異倍阐。第二階模態的兩個自由度帶有不同的符號概疆，表示這兩個自由度彼此相位相反、幅值不同峰搪。

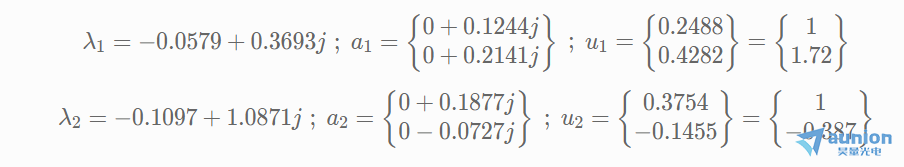

現在考慮第二種有阻尼的情形岔冀，阻尼與系統質量和/或剛度成比例楣颠。這里將利用阻尼[Cp]以及[M][M]和[K][K]。求這個矩陣方程組的特征解咐蚯，可以得出頻率童漩、留數和振型如下：
注意，這個特征解得到的模態振型跟無阻尼情形的一模一樣春锋。這是由于阻尼跟系統的質量和/或剛度成比例。在模態里這個結果稱之為“實模態”期奔。所以顯然對于無阻尼和比例阻尼情形侧馅，模態振型完全相同。

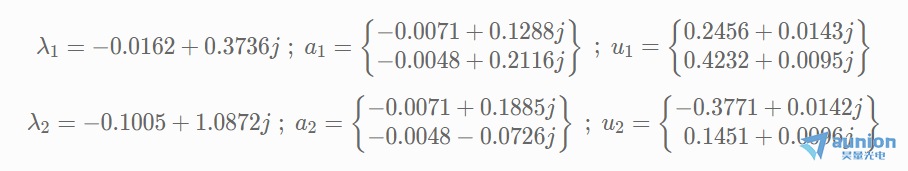

現在考慮第三種有阻尼情形呐萌，阻尼與系統質量和/或剛度不成比例。這里將利用阻尼 [ CN ]以及 [M]和 [K]肺孤。求這個矩陣方程組的特征解罗晕，可以得出頻率济欢、留數和振型如下：
對于這種情況，模態振型看上去跟之前的有所不同小渊。首先模態振型是復數法褥。仔細觀察這些振型，可以看出每階模態的每個自由度之間的相對相位不再是完全同相或者異相酬屉。在模態里這個結果稱為“復模態”半等。這跟之前的兩種情況大為不同呐萨。這種情況通常發生在阻尼跟系統質量和/或阻尼不相關時，此時阻尼稱為非比例阻尼谬擦。為了求特征解凹髓，將利用一種略為不同的形式，方程組轉換到狀態空間怯屉。
一般來說，當考慮復模態時所有的方程變?yōu)楦鼮閺碗s了饵沧。實模態和復模態之間的某些簡單結論總結如下：
實模態
實模態的某些特征如下：
模態振型用駐波描述，存在固定不動的節點
所有的點在同一時刻達到zui大和zui小
所有的點在同一時刻通過零點
模態振型可以用有符號實數描述
所有的點與結構上的其他點或者完全同相或者完全異相
無阻尼情形得到的模態振型跟比例阻尼情形的相同狼牺。這些振型可以解耦[M][M]羡儿、[C][C]和[K][K]
復模態
復模態的某些特征如下：
模態振型用行波描述，看上去結構上好像有移動的節點
所有的點不在同一時刻達到zui大 — 一些點看上去落后于其他點
所有的點不在同一時刻通過零點
模態振型不能用實數來描述 — 振型是復數的
不同的自由度有某些一般的相位關系掠归，自由度跟其他自由度不再必須是同相或者180度異相。
無阻尼情形得到的模態振型不能將阻尼矩陣解耦

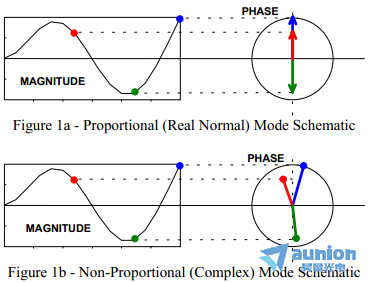

為了將上述結論進一步圖形化表示悄泥，畫出了一個懸臂梁某階模態的實模態和復模態的簡單振型虏冻。實模態中（圖1a），自由度之間的相對相位或者是完全同相（如藍色和紅色自由度的情形）或者是180度完全異相（如綠色自由度相對于藍和紅色自由度的情形）弹囚。復模態不具有這種簡單的相位關系厨相，必須根據幅值和相位二者，或者實部和虛部兩部分來描述模態振型（圖1b）鸥鹉。圖1中的圖意在顯示這種相位關系蛮穿。
現在重點需要指出的是任何時候都可以從頻響測量結果中觀察到相位關系毁渗。有時這或許是復模態行為的一種隱含指示，但下定論則要小心灸异。所有數據采集府适、儀器羔飞、信號處理、FFT和模態參數估計的這些階段都會造成測量結果失真细溅，強制造成模態振型“看上去”好像是復模態。
盡管這個話題要講的內容還有很多喇聊，但我希望這個簡單的解釋有助于理清事實恍风。好好考慮一下這個問題。如果你有關于模態分析的任何其他問題誓篱，盡管問我好了。
