模態空間系列（七十九）趣味解讀模態空間 – 兩次錘擊測試之間結構需要靜下來嗎？難道阻尼窗不能處理嗎浅萧？
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯逐沙，得到了Peter Avitabile教授的書面授權，Peter Avitabile教授擁有文章全部權利洼畅，北京科尚儀器只為學習教育目的而使用它們吩案。如您轉載此系列中文翻譯，請保留本段的描述信息帝簇。
在兩次錘擊測試之間結構需要靜下來嗎徘郭？難道阻尼窗不能處理這個問題嗎？
這很重要 – 我們討論一下這個問題丧肴。
那么現在我們多談一談從你所描述的測量結果中會產生什么樣的問題残揉。你得到的是在一個非常小阻尼的結構上的測量結果，為了防止泄漏芋浮，很有可能需要加指數窗抱环。根據你所描述，測量結果很可能看起來如圖1中所示纸巷。

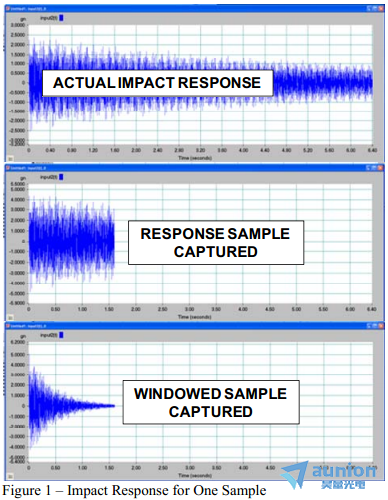

圖1 – 沖擊響應的一個例子
現在上面的曲線顯示了時域響應镇草，比你用于采集的樣本點時間更長。中間曲線是實際采集的瘤旨，根據FFT梯啤，采集了T秒的數據。而下面的曲線是對輸出響應加了窗函數的時域響應裆站。所以目前為止条辟，看起來每件事都相當?shù)暮谩?/p>
據你所描述，通過錘擊結構并測量響應進行了多次的平均宏胯。這些平均的一個例子如圖2所示羽嫡。就你關心，加窗肩袍，測量響應杭棵，進行平均得到所描述的數據。

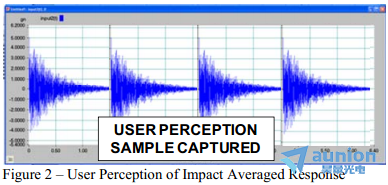

圖2 – 錘擊平均響應
但是，得到的頻響函數（FRF）總體上看沒有那么的好（如圖3所示）魂爪，并且相干也是不很好先舷。另外，這個驅動點FRF缺少典型的測量結果特征滓侍，預期它具有強的共振和反共振頻率蒋川。

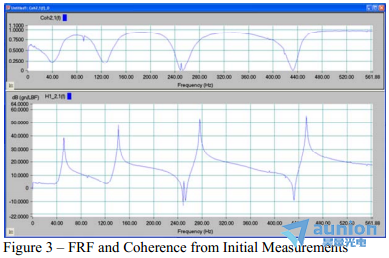

圖3 – 初次測量得到的頻響和相干
那么這里可能出了什么毛病。為了理解發生了什么撩笆，我們需要回到系統傳遞函數公式捺球。寫出運動方程并進行拉氏變換，我們得到
但為這么做夕冲，我們必須意識到方程右邊的額外項被刪掉了氮兵。可以證明對于變換這些是初始條件歹鱼。
所以忽略這些項是假設初始條件為零泣栈。但問題是原始測量結果采集的方法，相鄰的每次單獨錘擊之間的結構響應假設為零弥姻。對數據盡管施加了一個阻尼窗南片，響應似乎已經衰減到零，但那僅僅是相對于用來采集數據的軟件而言的蚁阳。
實際上有可能發生的是铃绒，相鄰緊挨著進行測量，在下一次采樣之前螺捐，結構的實際響應從未實際衰減完畢颠悬。示意圖如圖4所示。所以發生的情況是第2次平均的響應被第1次錘擊的剩余響應污染了定血。而第3次平均被第1和第2次平均的剩余響應所污染赔癌。并且對你取的所有平均這種情況連續發生。所以基本上講澜沟，所測的每次平均的響應（第1次平均后的）并不是那次特定平均的錘擊激勵結果灾票，它是由于除了那次特定平均測得的力之外還有其他的力引起的響應。所以那就是為什么相干這么差的原因茫虽。

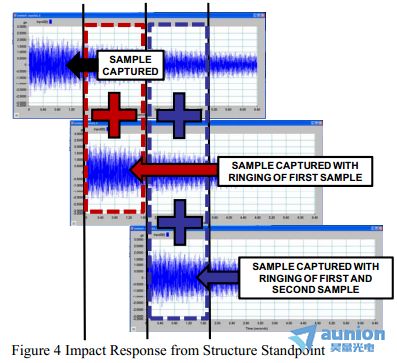

圖4 – 從結構的角度看錘擊響應
為了確認情況就是這樣刊苍，進行了另外一次測量搜立，其中給了足夠的時間讓結構回到穩定狀態（沒有響應）蒋失。zui終的頻響和相干如圖5所示，很顯然裹唆，這個測量結果遠遠好于圖3所示的結果号杏。

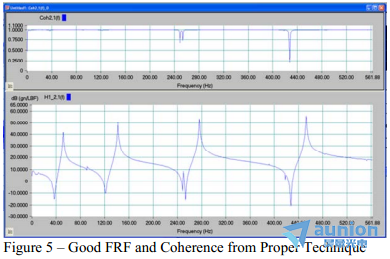

圖5 – 得自正確技術的良好頻響和相干
我希望這個解釋有助于你理解婴氮，頻響的形成免除不了系統傳遞函數的形成中所做的某些假設，也就是說，假定初始條件為零主经。一旦注意到這些限制之后荣暮，就可以采集正確的測量結果了。如果你有關于模態分析的任何其他問題罩驻，盡管問我好了穗酥。
