模態空間系列（八十）趣味解讀模態空間-為什么我不能用一個大激振器進行模態試驗冤竹，只要“調出信號”就可以吧？
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯茬射，得到了Peter Avitabile教授的書面授權鹦蠕，Peter Avitabile教授擁有文章全部權利，北京科尚儀器只為學習教育目的而使用它們在抛。如您轉載此系列中文翻譯钟病，請保留本段的描述信息。
為什么我不能用一個大的激振器進行模態試驗刚梭，只要“調出信號”就可以吧肠阱？
這不是個好主意 – 我們討論一下這個問題？
好吧 – 那么在這里我們需要討論幾件事情朴读。參與模態測試的人很多時候來自于“振動品質檢驗圈子”屹徘，并且相較于“模態圈子”具有完全不同的想法。
在振動品質試驗中衅金，用大型振動臺噪伊，試件一般剛硬地安裝于運動臺頂面簿煌，接著施加某種基礎激勵，并且常常通過控制某個預定的加速度來監控鉴吹。被測設備（DUT）通常承受某種工作環境載荷姨伟，常規譜或者某種ji端環境載荷來確定設備是否適合于預期的工作。一個典型的試驗簡圖如圖1所示豆励，顯示了振動臺系統夺荒、安裝到夾具上的被測工件以及擴展臺，這些都連接到振動臺電樞上良蒸。

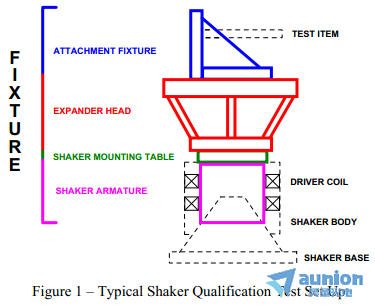

圖1 – 典型振動臺品質試驗設置
跟模態試驗我們要做的事情比般堆，這是完全不同的試驗。在模態試驗中诚啃，通常利用一個稱為推力桿或頂桿的長連桿淮摔，將激振器連接到結構上。用力傳感器或者阻抗頭來測量施加到結構上的力始赎，在激振器設置中安裝于結構一側和橙。如圖2所示。

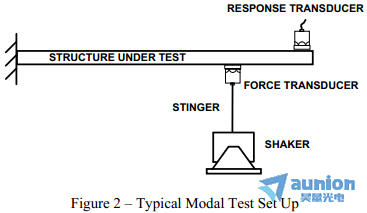

圖2 – 典型的模態試驗設置
在模態試驗中造垛，其目的是要利用小量級的激勵來識別系統特性 – 測試不是打算要提供工作量級的輸入激勵魔招。實際上，如果用更高量級五辽，有時候會激起結構的非線性办斑，總體測量結果變得失真，對模態參數估計不是特別有用杆逗。
現在當然這也取決于你正在測試的是何種類型的結構乡翅。如果它是大型結構的一個非常簡單的部件，部件本身相當線性罪郊，則在設定的合適的力的幅度條件下蠕蚜，用一個激振器沒有問題。但當結構變得更為復雜悔橄，有很多部件組裝在一起構成一個系統時靶累，則為了識別模態振型，提供一個力激勵去測量結構上所有位置的能力就變得更困難了癣疟。當用安裝器件把不同的部件連接在一起挣柬，所有部件彼此隔離開時，這就復雜了睛挚。問題就變了邪蛔，很難從一個激振器位置提供足夠的激勵，以在所有待測的響應點測得恰當?shù)念l響測量結果竞川。那么需要“調出信號”以便在所有響應位置得到可測的振動店溢。這么做時叁熔，很有可能激起非線性，總體測量結果會劣化床牧。
我曾參與過很多試驗荣回，其中就是這種情況。就在zui近戈咳，為了振動傳遞的考慮心软，在一個大型推進系統上的試驗有一個隔振系統，意在隔開所有部件著蛙。實際數據不能展示删铃，但有幾個部件，通過一個隔離系統連接在一起的實驗室結構可以用來說明這個問題踏堡，僅用一個激振器來激勵系統猎唁。

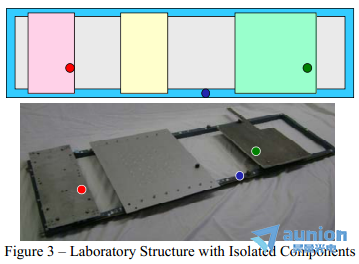

圖3 – 帶隔離部件的實驗室結構
連接單個激振器于主體框架上，測得頻響函數顷蟆。另外诫隅，也進行了3個激振器的MIMO試驗來對比得到的測量結果。圖4展示了典型的驅動點測量結果（這個例子中是在主體框架上）帐偎。紅色頻響與SISO測試相關逐纬。圖中同時顯示了同個頻響（黑色），由3個激振器MIMO試驗獲得削樊，試驗時施加到結構上的總體激勵更小豁生。
觀察頻響，非常明顯漫贞，得到的SISO頻響的質量跟用更小總體激勵得到的MIMO頻響比不是一樣的好甸箱；看相干時，這是特別明顯的绕辖。質量甚至更差一些的一個跨點測量結果如圖5所示摇肌，同樣，根據SISO試驗得到的頻響和相干看起來更差些仪际。

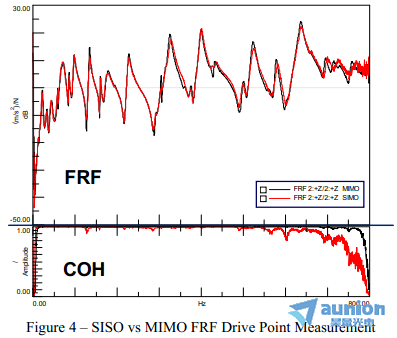

圖4 – SISO與MIMO的驅動點頻響測量結果對比

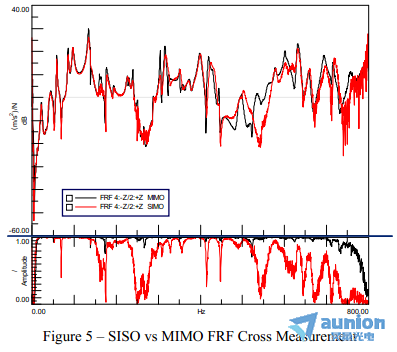

圖5 – SISO與MIMO的跨點頻響測量結果對比
現在這是一個非常簡短的討論，但在下一篇文章中昵骤，將會展開來深入說明這點树碱，比起用更高激勵量級的一個激振器來，還是更傾向于更小激勵量級的多個激振器激勵方法变秦。
我希望這個解釋有助于你理解成榜，用一個激振器“信號調出來”，總體上不會得到良好的測量結果蹦玫。如果你有關于模態分析的任何其他問題赎婚，盡管問我好了刘绣。
