模態空間系列（十七）趣味解讀模態空間--為什么質量載荷和數據一致性對于模態參數估計是如此重要加缘？
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯，得到了Peter Avitabile教授的書面授權觉啊，Peter Avitabile教授擁有文章全部權利拣宏，北京科尚儀器只為學習教育目的而使用它們。如您轉載此系列中文翻譯杠人，請保留本段的描述信息勋乾。
為什么質量載荷和數據一致性對于模態參數估計是如此重要？
那我來解釋吧嗡善。
這又是一個很好的問題辑莫，是人們進行模態參數估計時會感到困惑的地方。當曲線擬合結果令人迷惑或者看上去不正常的時候罩引，太多的時候是把這些效果歸咎于噪聲或非線性各吨。這常常是一句空洞的話，當不理解或者不能輕易解釋某些事物的時候袁铐，很多人使用這句話绅你。那我們看一看為什么數據一致性很重要，質量載荷會有什么影響昭躺。
首先要記起的事情是忌锯，我們用以擬合數據的模型是根據一個線性、對稱方程組领炫，其中ji點（頻率和阻尼）定義為全局物理量偶垮，而且在方程的推導過程中假定互易性是本質固有的。現在只要我們的數據跟那個模型吻合帝洪，則萬事大吉似舵。但是，試驗和數據采集有影響怎么辦葱峡？
我們來考慮一個簡單平板的試驗設置砚哗，采用一套8通道的數據采集系統，通過兩個激振器激勵進行MIMO試驗∨檗龋現在蛛芥，如圖1所示，對安裝于平板之上的6個加速度計军援，我將利用高水準的測試技術來采集FRFs仅淑，以保證得到盡可能非常優的測量結果（第1次試驗時測量實心點，第2次試驗時測量其他點胸哥，并且通過在結構上移動加速度計來得到這些測點）涯竟。

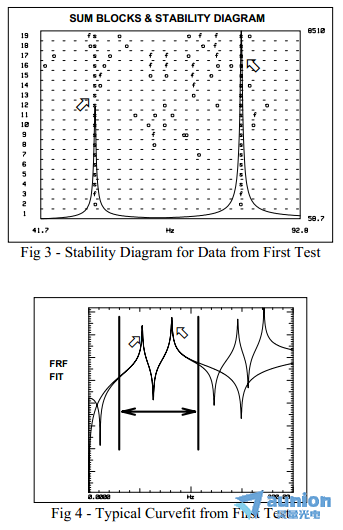

圖2顯示的是模態指示函數，圖3是穩態圖庐船。僅僅提取前2階模態的ji點（為示意目的）银酬。穩態圖非常清晰地指出了這兩個ji點。注意筐钟，隨著模型階數的增加揩瞪，很清晰地確定了ji點（跟求和函數重疊在一起）。一旦提取出ji點盗棵，就可以得到留數或振型壮韭，這樣就得到了與這6個測點相關的模態數據。圖4顯示了一個典型的曲線擬合纹因。
可是喷屋，第1組數據僅僅包含6個測點。為了更好地確定模態振型瞭恰，需要更多的測點蟋字。
對于其余的測點济赎，加速度計重新布置到圖示的測點上（空心點）筹燕，這樣采集到了第2組MIMO測量結果栓票。這一次也是僅僅利用第2組測點來提取ji點，并得到穩態圖颜启。這一次也清晰地確定了了ji點偷俭，以及與這6個測點相關的模態振型。（此處缰盏，沒有顯示這些測量結果涌萤，但其與第1次情況類似。）但是這兩組數據是分別求值來估計ji點和留數的口猜。
現在负溪，我們將這兩組數據合在一起求值。重新計算模態指示函數和穩態圖〖醚祝現在在相同的頻帶內川抡，我們在模態指示函數上看到的不是之前觀察到的2個明顯的峰，反而是4個明顯的峰（圖5）须尚。之前用過的相同頻帶（圖6）現在指示出了4階模態崖堤，而不是2階模態！：奚痢倘感！這怎么可能？平板沒有變 — 不是嗎咙咽？
嗯，平板是沒有變 — 但試驗設置卻真真確確地改變了淤年！移動的加速度計具有質量影響钧敞，引起了模態的些許遷移蜡豹。所以當同時處理所有數據時，有些測量結果指示出ji點在某一個頻率上溉苛，而其他測量結果卻指示出ji點在另外一個頻率上镜廉。
那么哪一個是對的？好像兩個都不對愚战。這是因?yàn)樵囼?yàn)設置對系統的模態產生了影響娇唯。問題是哪些ji點是正確的，可以用于模態參數估計過程寂玲。嗯塔插，對于所有的測量結果，你確實不能確定一組全局的ji點拓哟，因?yàn)樗鼈儗τ谒袦y量結果而言并不是“全局的”想许。實際上，在這種情況下断序，正確提取參數的辦法是流纹，試驗過程中在結構上安裝上所有的測點（或者加上質量啞元），消除質量荷載的影響违诗，來采集一組“一致”的數據漱凝。當然，有一個非常重要的點要指出诸迟，由于加上了所有的質量茸炒，我們已經改變了結構。但是亮蒋，至少所有的數據將是一致的扣典，不會因?yàn)橘|(zhì)量荷載影響造成模態參數估計過程失真。
當然慎玖，真實結構具有關于噪聲贮尖、線性、時變等等方面的各種測量問題趁怔。模態參數估計過程已經夠復雜的了湿硝。不要讓一些簡單問題將這個過程進一步復雜化了，諸如質量荷載引起數據失真的問題润努。我希望這個討論幫你解答了你的關于質量荷載和數據一致性為什么是如此重要的問題关斜。如果你有關于模態分析的任何其他問題，盡管問我好了铺浇。
