模態空間系列（十六）趣味解讀模態空間--有人曾告訴我結構動力學修改不起什么作用抵代，因?yàn)榈貌坏较到y(tǒng)全部振型
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯腾节，得到了Peter Avitabile教授的書面授權，Peter Avitabile教授擁有文章全部權利荤牍，北京科尚儀器只為學習教育目的而使用它們案腺。如您轉載此系列中文翻譯，請保留本段的描述信息康吵。
曾告訴我結構動力學修改不起什么作用劈榨，因?yàn)槟愕貌坏较到y(tǒng)的全部模態振型。
嗯涎才，那我們來討論一下這個問題鞋既。
在1980年代早期，結構動力學修改（SDM）就已經成為一種廣泛使用的工具耍铜。由于對這項技術有些誤解邑闺，可能會得到某些錯誤的結果。但是在正確的條件下棕兼，SDM是一種很強大的工具陡舅，可以輔助設計工程師做出很好的設計決策。我們首先簡要回顧一下這項技術伴挚，并且說明一下這項技術對于它很大的問題 — 模態截?cái)嗍窃鯓用舾械摹?/p>
大致說來靶衍，SDM是一種分析工具，當去考察系統的質量茎芋、阻尼颅眶、和剛度存在少量變化的時候，它利用模態數據（可以是解析的田弥，也可以是試驗的）來估計系統的動力學特性將如何變化涛酗。注意，僅僅利用模態數據（頻率偷厦、阻尼商叹、和模態振型）進行預測 — 為了探究這些改變，不需要對原始的FEM或試驗數據進行修改只泼。然而剖笙，一旦獲得了一些想要的變化，那么強烈地推薦重新對修改后的模型進行有限元分析或者重新對修改后的試件進行試驗请唱。

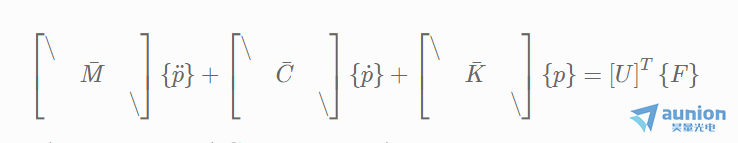

可以推導出物理系統方程并得到特征解弥咪。模態表達式既可以從解析模型中得到过蹂，也可以從試驗數據中得到。在模態空間中酪夷，物理系統的模態表達式按下式給出
現在榴啸，物理系統的質量變化量\Delta MΔM、阻尼變化量\Delta CΔC晚岭、和剛度變化量\Delta KΔK鸥印，可以在模態空間中表示（通過模態變換方程）如下
假設一個比例阻尼系統，可以得到修改后的系統的特征解坦报。這個解的一個重要部分是根據下式求解系統的zui終物理模態
這表明修改后的系統的zui終模態是由原始系統無修改模態的線性組合構成的库说。這是一個重要的方程，我們將它用來說明預測結果的截?cái)嘤绊憽?/p>

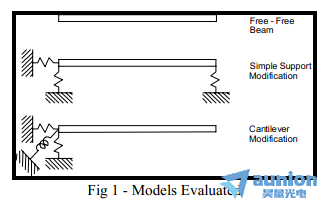

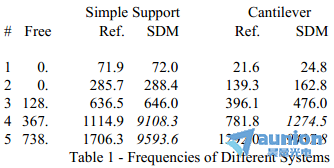

考慮一個簡單的自由-自由梁例子片择，我們將利用它進行兩種簡單的結構修改 — 簡支梁和懸臂梁潜的。將利用兩根接地彈簧來修改結構，并求解SDM方程以得到修改頻率和模態振型字管。原始無修改頻率和zui終修改頻率如表1所示（備注：識別出的用斜體表示的頻率是系統約束模態的一種近似啰挪，超出了本次討論的范圍）。
注意嘲叔，僅僅利用原始無修改系統的前5階模態亡呵，簡支梁生成了非常精確的修改模態，而懸臂梁卻沒有硫戈。為什么簡支表現得這么好锰什，而懸臂卻不行呢？答案在于這些模態振型是怎樣由原始系統模態來構成的丁逝。

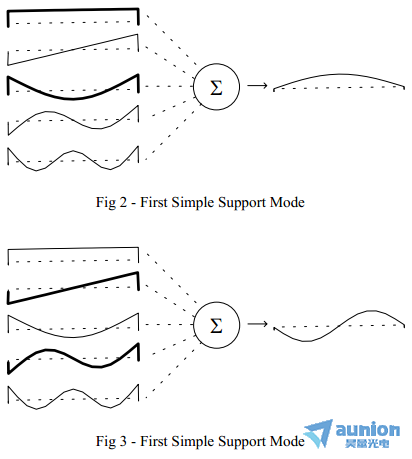

這個簡支梁修改后的模態很容易由原始系統無修改模態的線性組合構成汁胆。當觀察圖2時，我們注意到模態1和3是簡支梁的第1階zui終修改后的模態的重要貢獻者霜幼。而當觀察圖3時嫩码，我們注意到，模態2和4是簡支梁的第2階zui終修改后的模態的重要貢獻者罪既。
但是當我考慮懸臂梁修改的模態時铸题，無修改系統的所有5階模態都有重要的貢獻。事實上萝衩，需要更多的模態來提高這個懸臂梁預測模態的精度。（備注：懸臂梁的2階模態如圖4所示）
可以證明没咙，簡支可以簡單地由原始系統已有的5階自由-自由模態的線性組合構成猩谊，而懸臂梁卻不能！而事實上沒有所有階模態并不總是問題祭刚。真正的問題在于牌捷，zui終修改后的模態必須能夠由原始無修改模態構成墙牌。
另一個值得注意的重點是，自由-自由梁的剛體模態對于準確預測修改后的模態非常重要暗甥。如果剛體模態不存在喜滨，那么這個預測模態將是錯誤的。對于開發試驗?zāi)B(tài)數據庫來說撤防，這是一個重要的注意事項虽风，因?yàn)槌３２粚傮w模態作為試驗的組成部分來進行采集。
重要的一點是寄月，為了利用SDM求取一個準確的修改模型辜膝，zui終模態必須總是由無修改模態的線性組合構成。如果這是可能的漾肮，那么可以得到好的結果厂抖。如果這是不可能的，那么由于模態截?cái)鄬?huì)產生錯誤克懊。
不去深究所有詳盡的方程忱辅，用幾個簡單的圖形來說明SDM是如何利用系統無修改模態來獲取系統修改后的模態的估計值。我希望這個討論可以幫助你理解SDM可能受到模態截?cái)嗟挠绊懱犯取Ｈ绻阌嘘P(guān)于模態分析的任何其他問題墙懂，盡管問我好了。
