模態空間系列（八十八）趣味解讀模態空間 – 試驗需要何種程度的自由熬甚？多等程度的自由真的至關重要嗎逢渔？
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯肋坚，得到了Peter Avitabile教授的書面授權，Peter Avitabile教授擁有文章全部權利肃廓，北京科尚儀器只為學習教育目的而使用它們智厌。如您轉載此系列中文翻譯，請保留本段的描述信息盲赊。
試驗需要何等程度的自由铣鹏？多等程度的自由真的重要嗎？
這點很重要哀蘑，需要討論诚卸。
嗯 — 現在，我認為對于這個問題大家都會感到困惑绘迁。它實際上起源于我們都熟悉的剛體動力學及其相關概念合溺。但我們不要輕易對這些概念不做深究。
我的意思是當根據質量中心的概念來描述物體時缀台，剛體動力學是一個很好的逼近棠赛。那么我們得到的是在空間中的一個點，我們只需要這個點來描述與之相關的結構整體運動膛腐。
并且這是一個很強的說法睛约，它意味著結構幾何外形上的每一點可以根據結構上的某個點來完全確定。因此哲身，如果情況是這樣辩涝，可以講我們得到了一個剛體。
那么現在當我們說我們有一個自由-自由系統并且我們得到了描述這個系統的剛體模態勘天，是什么意思怔揩？這意味著我們跟地面之間沒有丁點的約束并且結構在空間內是完全自由浮起的。如果情況是這樣误辑，那么我們能夠得到剛體模態沧踏，描述物體在空間中能夠運動的六種獨立方式。沿三個主方向上有三個獨立的平動以及沿三個單獨方向的三個獨立旋轉運動巾钉。當然我們必須認識到六個獨立運動可以由其他的運動線性組合而成為另外一種可能的運動翘狱。僅僅是因?yàn)槲覀儍A向于按照x,y,z方向來思考，并不意味著剛體運動需要跟其他三個方向隔絕開來 – 任意的線性組合都是可以的砰苍。
好 – 那么現在我們學會了這個剛體模態的概念×市伲現在我們來討論一個簡單的梁阱高，我們可以根據有限元模型來進行建模。我們首先假設這個梁截面一致茬缩，質量分布一致赤惊，那么這個梁沒有什么特別之處。為了將討論進一步簡單化凰锡，我們只考慮平面運動未舟，但是沒有理由我們不能將之?dāng)U充為一般的六個自由度。
那么我們首先描述這個平面系統的少數前幾階模態掂为。圖1展示了平面梁系統的前四階模態裕膀。注意前2階是剛體模態，接下來的2階是系統的彈性體模態勇哗。

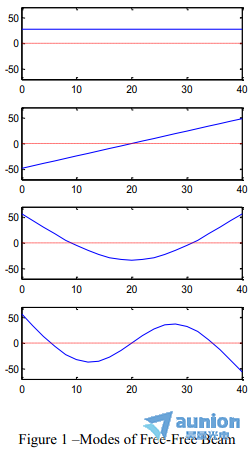

圖1 – 自由-自由梁的各階模態
注意到第1階模態是上下運動的沉浮模態昼扛，第2階是繞梁幾何中心的搖擺模態。對于一個完全無約束的梁結構自由模態欲诺，這正如我們所預期抄谐。
現在，我們考慮當在試驗室內對梁測試時扰法，梁實際上不能在空間無約束地浮動蛹含。于是我們考慮施加一定范圍的彈簧剛度到梁的兩端。然后進一步讓剛度范圍從接近于零一直變大為一個很大的剛度迹恐，接近于鉸接或者完全約束狀態挣惰。這如圖2中所示。
圖2 – 彈性支承梁
現在為了將這個問題簡化殴边，當增加梁端部的彈簧剛度時憎茂，我們只打算觀察第1階模態是如何變化的。要看看隨著剛度增加锤岸，模態振型發生什么變化竖幔。隨著剛度增加，模態振型從上到下是偷，如圖3所示拳氢。

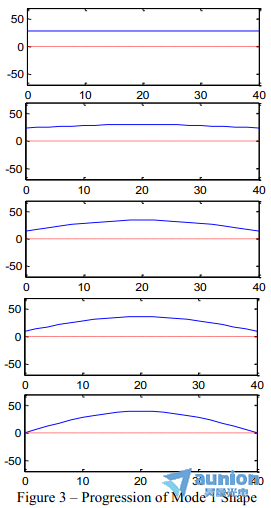

圖3 – 1階模態振型的演變
所畫的第1階振型是自由-自由梁的第1階模態振型。那么隨著我們增加梁端部的剛度蛋铆，固有頻率將向上增加馋评，因?yàn)閯偠壬嫌性黾樱缢A(yù)期刺啦。那么如果我們只是增加一點兒剛度留特，模態振型變化的可能察覺不到撵术。于是我們看到上面第2張圖上靡挥，模態振型依然跟剛體模態非常相似，但梁上有少許的彎曲胡桨。隨著剛度增加根资，觀察到第3張圖上爷耀，振型跟完全剛體的模態實際上不一樣了半哟，并且振型開始成更大程度的彎曲丛晌，如同系統的第1階彎曲模態。當增加剛度到更大程度時贺喝，第4和第5張圖跟剛體模態完全不再相似了菱鸥，基本上可以講模態振型完全類似于一個彎曲模態，帶有少許一點兒剛體運動搜变。
那么故事到此基本上講完了采缚。僅僅是當完全自由-自由時针炉，剛體模態才是真正的剛體模態挠他。在梁的端部加入一定程度的剛度時，模態開始從剛體類型的模態向彎曲類型的模態變化篡帕，并且剛體和彈性體模態的比例很大程度上依賴于所加剛度的量級以及結構自身的剛度殖侵。
這意味著當我們在試驗室內按照所謂的自由-自由狀態測量任何結構時，得到的實際剛體模態將總是包含一定程度的彈性體模態镰烧，實際上并非完全剛體模態拢军。取決于試驗如何設置以及自由-自由支撐何等的剛度，這會對這些剛體模態為何等剛度具有直接的影響怔鳖。我希望這個簡單的解釋澄清了你可能會有的錯誤理解茉唉。如果你有關于模態分析的任何其他問題，盡管問我好了结执。
