模態空間系列（八十九）趣味解讀模態空間 – 驅動點頻響到底是什么？必須準確地在同一點錘擊嗎硬霍？
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯帜慢，得到了Peter Avitabile教授的書面授權，Peter Avitabile教授擁有文章全部權利，北京科尚儀器只為學習教育目的而使用它們粱玲。如您轉載此系列中文翻譯躬柬，請保留本段的描述信息。
那么驅動點頻響到底是什么抽减？你必須準確地在同一個點錘擊嗎允青？
那我們看一看這個問題。
對于試驗?zāi)B(tài)測試卵沉，驅動點頻響總是招來很多疑問颠锉。當進行試驗特別是對這個測量結果，要考慮幾件事情史汗。因而討論這個問題很重要琼掠。
作為試驗?zāi)B(tài)測試的組成部分，進行驅動點測量非常重要停撞。驅動點頻響是一個測量結果瓷蛙，其中在結構上的同一個點沿著同一個方向測量輸入力和響應。當我們討論這類測量時戈毒，有幾件事要考慮艰猬。
無疑，錘擊結構于同一個位置實際上是非常困難的埋市，在這里你要同時測量響應冠桃，所以有些實際可能引發的后果需要考慮。我曾見過多次工程案例恐疲，其中為了得到這個驅動點頻響腊满，加速度計的外殼像是承受了物理沖擊。現在作為進行這類測量的方法培己，這確乎不為推薦碳蛋。所以我們需要想一想如何進行測量，如何考慮實際進行這類測量所引發的后果省咨。
所以很顯然我們需要設法得到盡可能符合預想的結果肃弟，不要真的在加速度計本身上進行錘擊。那么實現這點的一種方法是在結構相反的一側進行測量零蓉。如果截面剛度很大或者是實心的笤受，這似乎是獲得結果的一種可能方法。唯yi差別在于需要考慮測量結果的相位敌蜂，這樣如果加速度計的敏感正方向與預期的測量結果差180度箩兽，需要修正相位。并且在已有的幾乎每個模態軟件包中章喉，允許包含相位汗贫，來定義測量結果是沿著“正”方向抑或是沿著“負”方向身坐。所以這根本不是問題（但稍后我們會討論一個難點）。
進行測量時落包，得到驅動點結果的另外一種辦法是在加速度計旁邊錘擊〔可撸現在這不是真正的驅動點測量結果，但如果結構很大咐蝇，就不是問題涯鲁。所以如果我要在一個巨大的風力發電機葉片上進行測量，錘擊位置的這點細小差異的影響根本微不足道有序。但是抹腿，如果我要在一個更小的結構，例如磁盤驅動器或者噴氣發動機透平葉片上笔呀，得到相同的驅動點測量結果幢踏，在這種情況下，相對于加速度計實際幾何位置和實際錘擊位置的細小差異许师，結構的外形尺寸可能造成驅動點測量結果相當大的改變房蝉。
影響將是非常依賴于隨每個微小距離變化而變化的模態振型值。如果模態振型變化不大微渠，真實驅動點測量結果和測得的驅動點測量結果之間的差異或許完全不足道搭幻。但是隨著結構開始變小，或者考慮高階模態時逞盆，模態振型實際改變的影響會影響更大（絕無雙關之意）檀蹋。歸到底，這實際上都與描述頻響函數的方程有關云芦，對于單階模態近似俯逾，寫成模態振型的形式，可以如下表示：
顯然舅逸，如果點“i”和“j”之間的模態振型值非常的小桌肴，那么實際測得的頻響函數的變化以及驅動點的測量結果將會非常的小。所以這都依賴于外形尺寸以及相對于加速度計和錘擊位置細小距離改變的模態振型變化量琉历。
但是坠七，我們考慮另外一種情況，這可能是一個更為普遍的問題旗笔，需要講清楚彪置。很多時候，進行測量蝇恶，為了方便拳魁，加速度計布置在結構相反的一側。如果結構是實心截面或者非常剛硬撮弧，按照這種方式進行測量似乎有道理潘懊∫粒或者由于空間的限制，這或許不可能卦尊。不管怎樣，拿一個簡單的管梁截面來說明需要考慮的一些其他注意事項舌厨。梁的截面示于圖1岂却，同時在右側有兩個小的淚滴形加速度計安裝在結構上，顯示的紅色加速度計作為真的驅動點測量結果裙椭，而顯示的藍色加速度計作為驅動點測量結果的近似躏哩，可能通常會采集。顯然這里可以進行測量揉燃，因?yàn)樵诹旱亩瞬窟M(jìn)行頻響函數驅動點測量扫尺，可以做得到；但是如果需要在中間位置測量炊汤，真正的驅動點測量就不可能了正驻。（供參考，這個鋁梁長約60英寸抢腐，截面1英寸×2英寸姑曙，壁厚3/16英寸。）

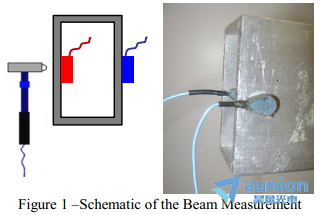

圖1 – 梁測量的示意圖
現在迈倍，在4000Hz范圍內進行錘擊測量伤靠，為了更清楚地觀察頻響函數的差異，同時在1000Hz范圍內進行放大啼染。圖2所示宴合，為了比較，頻響函數的虛部以及兩條曲線（紅色為真正的驅動點頻響函數迹鹅，藍色為近似頻響）重疊在一起卦洽。函數的虛部基本上沒有差別。記住徒欣，對一個模態分的比較開的比例阻尼系統逐样，當實部為零時，頻響的虛部將是峰打肝。圖2似乎表明基本上沒有什么差別脂新，會讓你以為這個測量結果沒有錯誤。

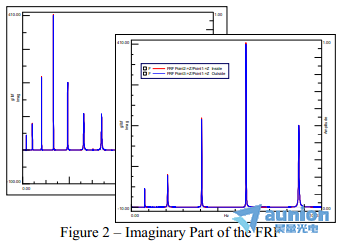

圖2 – 頻響虛部
但是粗梭，如果我們觀察頻響函數的幅值争便，會發現某些東西，指出是另外一回事兒断医。注意滞乙，兩次測量結果間的反共振沒有對齊在一起奏纪。這與兩次測量結果的相位差直接相關，所以盡管幅值對齊的很好斩启，但兩次測量的相位顯示出了明顯的差異序调。目前為止，乍看這個簡單的梁截面兔簇，將會預料到低階模態相對地不受測量準確驅動點和驅動點近似測量結果之間差別的影響发绢，特別是低階模態。但非常明顯是有差異垄琐。（并且保險起見边酒，這里沒有儀器的問題，將兩個加速度計頭對頭安裝重復測量狸窘，測量結果完全類似墩朦。）

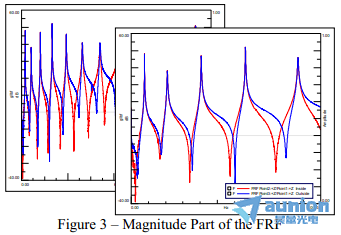

圖3 – 頻響幅值
盡管幅值像是給出了模態振型的良好展現，但有更為重要的東西要注意翻擒，如果利用這些頻響于任何基于頻率的子結構類型的應用氓涣，不同的測點可能采集到的任何不一致數據，在數值處理上韭寸，相位/反共振問題將會帶來很多困難春哨。我希望現在對于驅動點測量結果，你有一個更好的理解了恩伺。如果你有關于模態分析的任何其他問題赴背，盡管問我好了。
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯晶渠，得到了Peter Avitabile教授的書面授權凰荚，Peter Avitabile教授擁有文章全部權利，北京科尚儀器只為學習教育目的而使用它們褒脯。如您轉載此系列中文翻譯便瑟，請保留本段的描述信息。

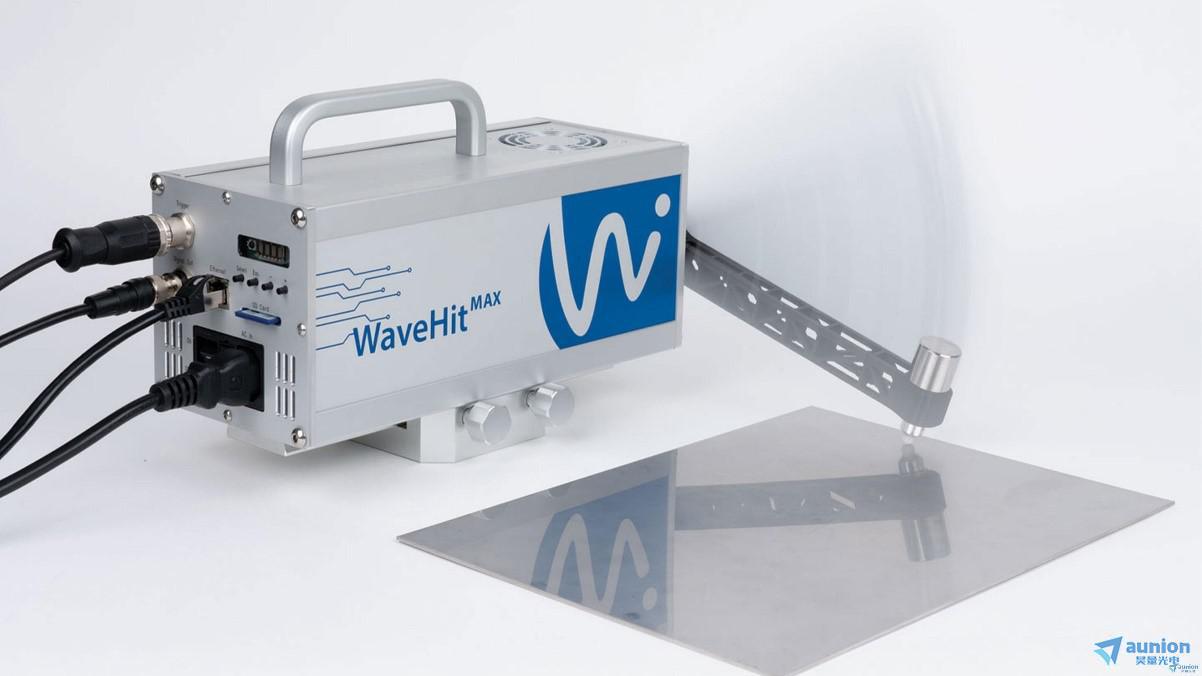

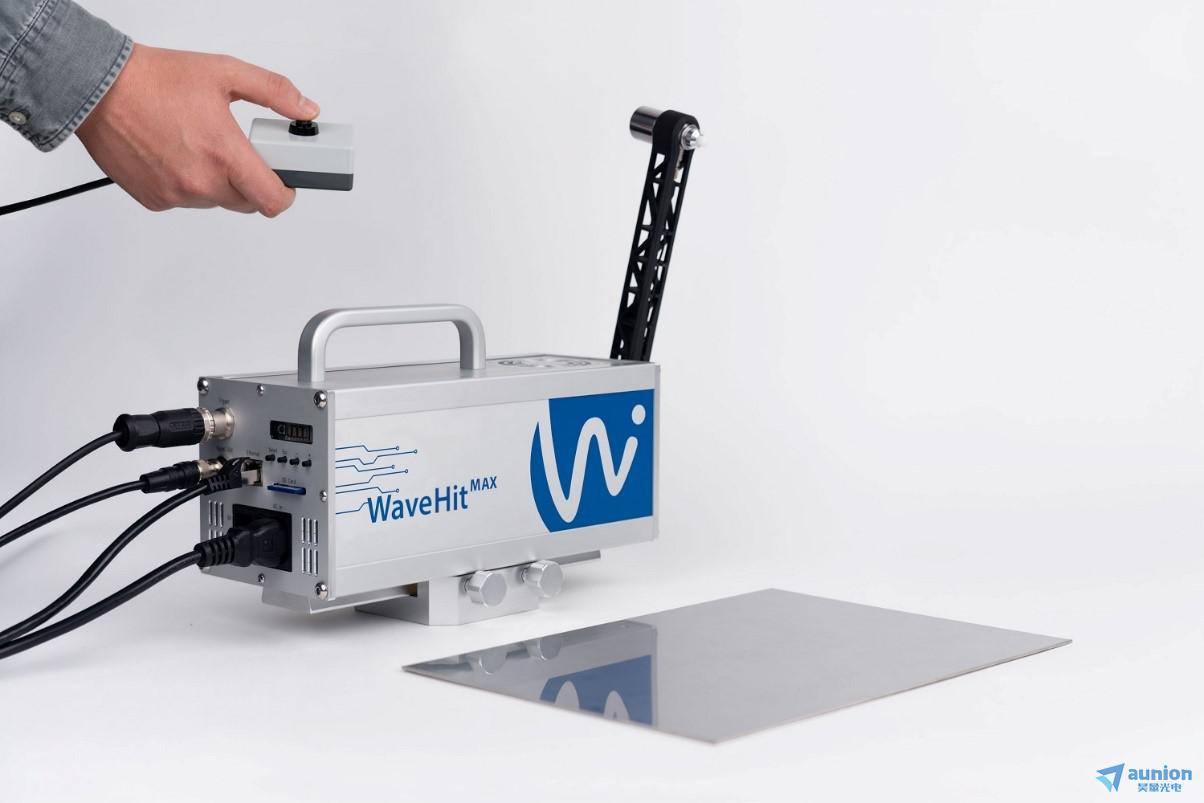

模態激勵全新的解決方案-WaveHitMAX自動脈沖錘
實驗?zāi)B(tài)分析中必不可少的一環就是模態激勵番川，昊量光電新推出的這款智能沖擊錘的發明為結構動力學應用提供了機械激勵的新途徑到涂。智能意味著設備內部處理信號。模態錘WaveHitMAX保證了測試對象的全自動颁督、可重復和高精度激勵践啄，而沒有雙重打擊。用戶可以根據不同的阻尼/延遲時間沉御，設置撞擊次數屿讽、沖擊力和撞擊之間的延遲時間。所有的預置吠裆，如零點或沖擊力搜索伐谈，都是由錘子自動完成的烂完。用戶不再需要手動調整。
針對全自動沖擊錘的研制诵棵，WaveHitMAX采用包括整個運動控制的閉環控制方法解決了這一問題抠蚣。

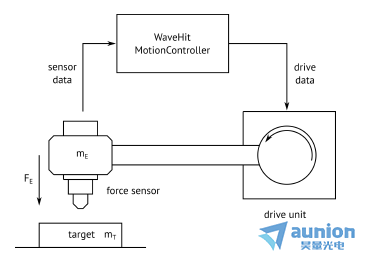

圖1. 用于脈沖錘內部運動控制的傳感器-執行器控制回路示意圖
對新型沖脈沖錘WaveHitMAX的系統設計進行了改進，使傳感器信號作為運動控制單元的主要輸入?yún)?shù)履澳。這樣柱徙，脈沖錘的手臂可以向上移動到試件的命中點，在那里奇昙，通過力傳感器信號中的特征變化檢測到接觸事件，手臂的移動方向可以反轉敌完。
與半自動沖擊錘相比储耐，WaveHitMAX自動脈沖錘具有新的功能。內部信號處理的優點有:
? 全自動單擊
? 自動搜索用戶自定義的沖擊力
? 自動零點搜索
? 確認對質量保證的影響
? 更改錘頭與測試對象之間的位置滨溉，無需重新設置
WaveHitMAX自動模態力錘可以通過以太網在Windows設備(PC或平板電腦)上通過包含的軟件快速什湘、輕松地操作。

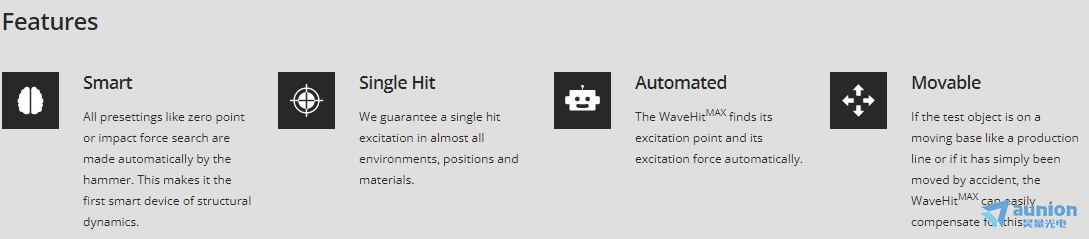

自動模態脈沖錘特點：
? 自動零點搜索
? 可重復的單擊激發
? 內部傳感器評估和過程控制
? 自動搜索和調整沖擊力
? 位置的變化是自動預測的
? 通過附件配置脈沖特性
? 通過遠程控制或集成到客戶系統中來觸發功能
? 在德國設計和組裝
? CE認證

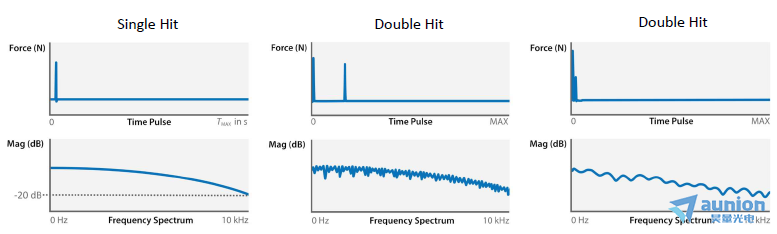

1.確保單次激發
雙重撞擊激勵可以在時域和頻域檢測到

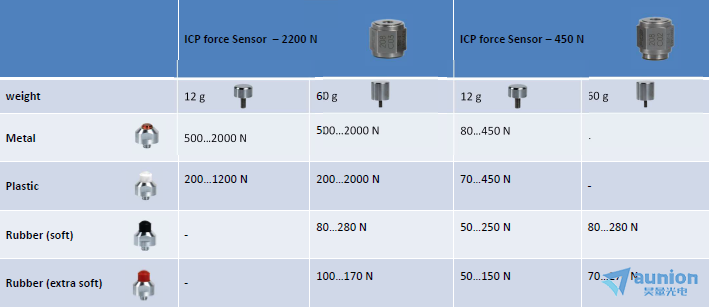

2.豐富的配件支持
