光纖或波導的數值孔徑
盡管光纖或其他類型的波導可以被視為一種特殊的光學系統壹置，但在這種情況下竞思，數值孔徑有一些特殊的方面。
在階躍折射率光纖中钞护，可以根據輸入光線定義數值孔徑盖喷，其中在纖芯-包層界面處可能發生全內反射的最大角度：

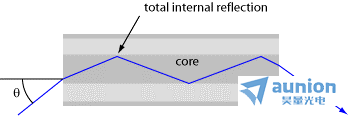

入射光線首先被折射，然后在纖芯-包層界面發生全內反射难咕。 然而课梳，這只有在入射角不太大的情況下才有效。
光纖的數值孔徑 (NA) 是允許的入射光線相對于光纖軸的最大角度的正弦值余佃。它可以通過纖芯和包層之間的折射率差來計算暮刃，更準確地說，具有以下關系：
請注意爆土，NA 與光纖周圍介質的折射率無關椭懊。例如，對于折射率較高的輸入介質步势，最大輸入角度會更小氧猬，但數值孔徑保持不變。
上面給出的等式僅適用于直纖維立润。對于彎曲光纖狂窑，可以使用一個近似修正方程媳板，其中還包含彎曲半徑 R 和纖芯半徑：
對于不具有階躍折射率分布的光纖或其他波導桑腮，數值孔徑的概念變得有問題。最大輸入光線角度通常取決于輸入在表面上的位置蛉幸。一些作者使用階躍折射率光纖的公式破讨，根據纖芯和包層之間的最大折射率差來計算漸變折射率光纖的數值孔徑丛晦。但是，光纖中涉及 NA 的一些常見公式則無法應用提陶。
大多數光纖中的光傳播烫沙，尤其是單模光纖中的光傳播，不能基于純幾何（使用幾何光學）來正確描述隙笆，因?yàn)楣獾牟▌?dòng)性非常重要锌蓄。對于緊密受限的光，衍射效應變得更強撑柔。因此瘸爽，光纖模式與數值孔徑之間沒有密切的關系。只是铅忿，高數值孔徑光纖往往具有較大發散角的出射光剪决。然而，光束發散度也取決于纖芯直徑檀训。例如柑潦，下圖顯示了光纖的模式半徑和模式發散如何取決于固定數值孔徑值的纖芯半徑。模式發散遠低于數值孔徑峻凫。

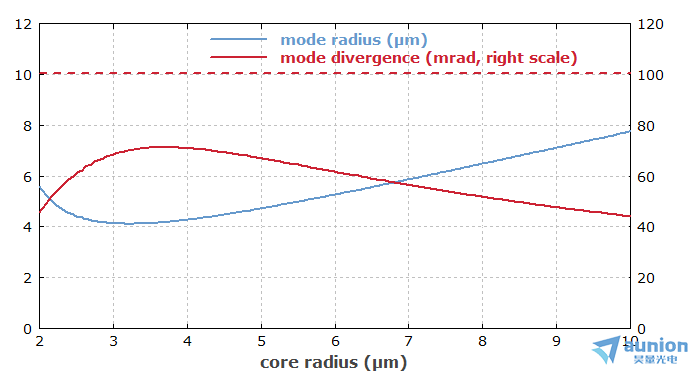

對于 0.1 的固定數值孔徑和 1000 nm 的波長渗鬼，階躍折射率光纖的基模的模式半徑和發散角作為纖芯半徑的函數。
在下圖中可以看出荧琼，角強度分布在某種程度上超出了對應于數值孔徑的值乍钻。 這表明純粹幾何考慮的角度限制不是波的嚴格限制。

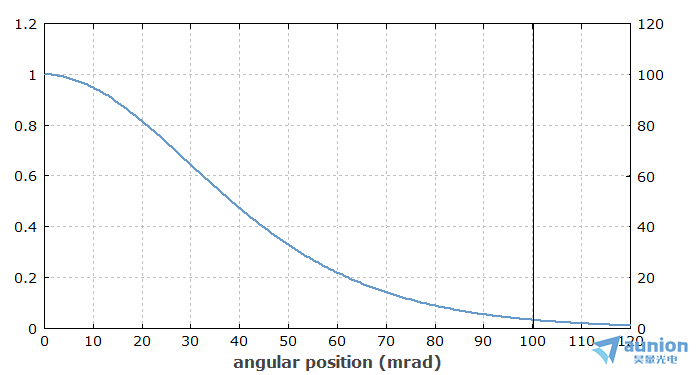

纖芯半徑為 3.5μm铭腕、數值孔徑均為 0.1 的光纖模式在 1000 nm 處的遠場強度分布银择。 強度分布在某種程度上超出了對應于數值孔徑的值（見垂直線）。
對于單模光纖累舷，NA 通常約為 0.1數量級浩考，但可在 0.05 和 0.4 之間大致變化。 （更高的值會導致更小的有效模式面積被盈、更小的彎曲損耗析孽，但由于散射而導致在直線形式中的傳播損耗更高。）多模光纖通常具有更高的數值孔徑只怎，例如0.3袜瞬。光子晶體光纖可能有非常高的值。
較高的 NA 會產生以下后果：
- 對于給定的模式區域身堡，具有更高 NA 的光纖具有更強的導向性邓尤，即它通常會支持更多的模式。
- 單模制導需要更小的芯徑。相應的模式區域越小汞扎，出光纖的光束發散角度越大季稳。光纖非線性相應增加。相反澈魄，大模式面積單模光纖必須具有低 NA递沪。
- 低 NA 會增加隨機折射率變化的影響齿梁。因此逞泄，具有非常低 NA 的光纖可能會表現出更高的傳播損耗担租。
- 彎曲損耗減少；光纖可以彎曲更多才出現顯著的彎曲損耗鲫构。
- 如果纖芯變得有點橢圓票渠，例如由于制造中的不對稱性，這會導致雙折射芬迄。對于具有高 NA 的光纖问顷，這種效果更強。
- 波導對隨機折射率波動的敏感性降低禀梳。 （對于大模式面積低NA的單模光纖杜窄，這可能是個問題。）
- 使用較高摻雜濃度（例如鍺）的纖芯來提高折射率差可能會增加散射損耗算途。纖芯/包層界面的不規則性也會導致同樣的情況塞耕，這對于較大的折射率差異更為重要。
激光束的數值孔徑
有時嘴瓤，文獻中包含關于激光束數值孔徑的陳述扫外。這個術語的使用實際上是不提倡的，因?yàn)閿?shù)值孔徑應該被認為是基于光線光學的廓脆，不能在這里使用筛谚。盡管如此，這種陳述的含義也可以被理解停忿。這里驾讲，數值孔徑取為半角光束發散角的正切。在近軸近似內席赂，正切可以省略吮铭，結果為 λ?/?(π?w0 )其中 w0 是束腰半徑。
