CMOS圖像傳感器出現于1969年，是一種用傳統的芯片工藝方法將光敏元件瓤球、放大器融欧、A/D轉換器、存儲器卦羡、數字信號處理器和計算機接口電路集成在一塊硅片上的圖像傳感器件噪馏。這種器件，結構簡單绿饵，功能豐富欠肾，成品率高和價格低廉，應用前景廣泛拟赊。
cmos圖像傳感器簡介
在發展前期刺桃，CMOS由于成像質量差、像元尺寸小吸祟、填充率低瑟慈、響應速度慢等因素，只能用于低端場景屋匕。后來葛碧，由于技術的發展，性能參數逐步與ccd相近过吻。在功能吹埠、功耗、尺寸和價格等方面優于CCD疮装。開始獲得更大范圍的應用缘琅。
CMOS成像器件的工作原理如下：
主要的組成部分是像元陣列和MOS場效應管集成電路，這兩部分集成在同一硅片上廓推。像元陣列實際上是光電二極管陣列刷袍，有線陣和面陣之分。像元按X和Y方向排列樊展，每個方向上都有一個地址呻纹，由各自方向的地址譯碼器選擇。由于行列開關的設置专缠，可以采用X雷酪，Y方向以移位寄存器的形式工作，實現逐行掃描或隔行掃描的輸出方式涝婉。也可以至輸出某一行或某一列的信號哥力，從而可以按照線陣的方式工作。同時，CMOS圖像傳感器芯片中吩跋，可以設置其他數字處理電路寞射。例如，自動曝光控制锌钮，非均勻補償桥温，白平衡處理等電路。甚至將具有運算編程功能的DSP器件制作在一起梁丘，形成多功能的器件侵浸。

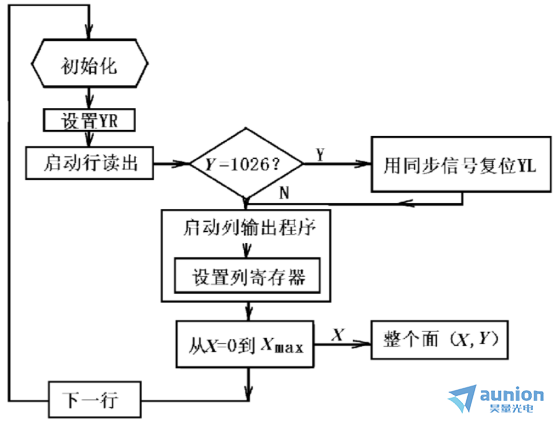

CMOS圖像傳感器的功能很多，組成復雜氛谜，其一般的工作流程如下：
整個流程需要像元通惫、行列開關、地址譯碼器混蔼、A/D轉換器等許多部分按照一定程序工作來共同完成。為了流程的統一和實施珊燎，需要通過時序脈沖的電平或邊沿統一控制惭嚣。
CMOS成像器件的重要有點之一就是可以在統一芯片中集成很多電路，使得器件功能多悔政，結構簡單晚吞。常用的輔助電路有：偏置非均勻性校正電路、隨機選址電路谋国、相關雙采樣電路槽地、對數特性電路表征CMOS圖像傳感器性能指標參數與表征CCD性能指標的參數基本一致，同時隨著技術的發展芦瘾，CMOS的性能指標已經接近CCD捌蚊。CMOS的光譜響應和量子效率取決于像元。填充因子是光敏面積對全部像敏面積之比近弟，影響器件的有效靈敏度缅糟、噪聲、時間響應祷愉、傳遞函數窗宦。噪聲的來源有像元的光電二極管、用作放大器的場效應管二鳄、行列選址開關的場效應管赴涵。

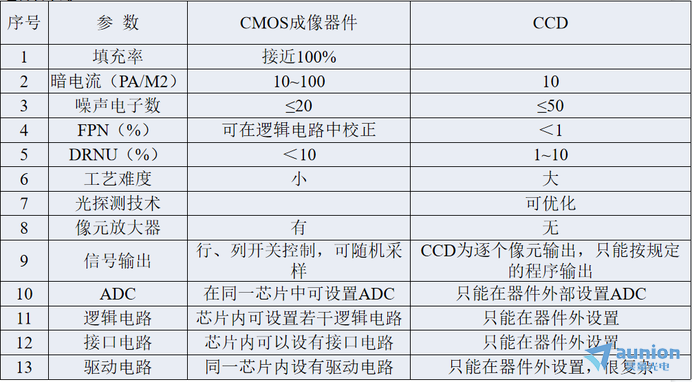

最后，對CMOS和CCD做一個簡單的比較：
