在“贏者通吃”的情況下悴侵，激活和抑制神經元之間的電流比>104。我們在已開發的自旋電子LIFT神經元的基礎上進一步建立了兩層脈沖神經網絡可免。該體系結構在手寫數字?jǐn)?shù)據庫基準測試中達到88.5%的準確率。我們的研究證實了自旋電子神經元的電路兼容性及其在智能設備和神經形態計算領域的巨大潛力做粤。
自旋電子泄漏-整合-具有自我重置和贏者通吃的神經形態計算的脈沖神經元（三）
不同神經元器件與計算功率和能量消耗的比較證實了所開發的自旋電子神經元器件成功地模擬了生物神經元的LIFT特性。10 ns的上升時間和50 ns的下降時間進一步保證了高速數控的應用怕品。雖然神經元器件的能量消耗約為486 fJ/spike妇垢，但通過結構Min和焦耳加熱優化，仍可逐步接近甚至超過生物神經元的能量消耗。
發展大規模神經元電路的主要障礙是高功耗闯估。在傳統的神經元電路中灼舍，所有神經元總是對給定的輸入產生輸出，這導致神經元非選擇性地放電涨薪，不必要地消耗大量能量。相反尤辱，生物神經元具有內在的側抑制機制砂豌，它確保只有特定的神經元可以觸發特定的尖峰事件厢岂。因此，為了以優化資源分配的方式進一步降低神經元電路中神經元器件的功耗塔粒，我們集成了一種精心設計的帶有NDR40的半導體元件來實現我們所開發的自旋電子神經元之間的WTA功能结借。根據突觸陣列的權重精確編程神經元的寫入電流，如圖5a所示卒茬。

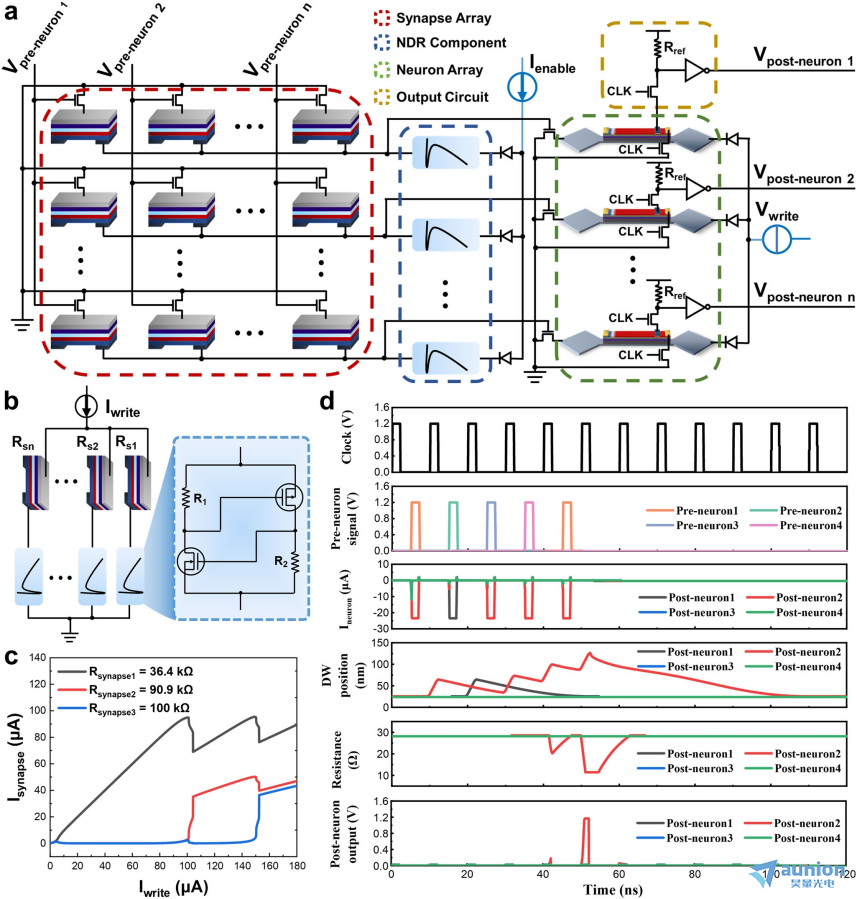

受上一篇報道中NDR應用的啟發船老，如圖5b所示，Ienable是指由預神經元信號觸發的輸入為35 μA的恒流脈沖圃酵。由于Rs1柳畔、Rs2、…郭赐、Rsn的值不同薪韩，各支路的電流也不同捌锭。支路電流Max的NDR器件首先 進入負差分電阻區。因此观谦，由于電路兩端電壓的下降拉盾，該支路的電流將迅速增大，而其他支路的電流將減小豁状。通過這種方式捉偏，可以執行特定神經元裝置的寫入，并成功實現神經元之間的全局抑制泻红，這比具有局部抑制的裝置WTA11更具競爭力。重要的是承桥，突觸差電流比可以超過104驻粟，這使得這些丟失神經元的分支漏電流可以忽略不計。NDR元件的電路圖如圖5b所示,其特性見附圖。圖5c給出了不同突觸權值的三個分支的電流差異特征蜀撑。
此外，基于已開發的自旋電子神經元和集成的NDR WTA模塊進一步實現了SNN架構酷麦，如圖5a所示矿卑，并在補充影片3中進行了示意化動畫。當前神經元信號到達時沃饶，突觸陣列的讀取控制晶體管被打開母廷，一個恒定的電流流過突觸陣列。由于突觸的權重不同糊肤，流經每個分支的電流也不同琴昆。由于NDR器件的差分效應，因此馆揉，一個神經元寫控制晶體管被打開，而其余神經元相關晶體管被關閉升酣。預神經元輸入程序脈沖后，WTA神經元經過一系列積分和漏動作后放電噩茄，并通過輸出電路產生一個尖峰下面，實現SNN的完整功能。為了提高仿真過程的效率绩聘，建立了一個由四個神經元組成的4×4交叉桿沥割，并集成了NDR組件。通過施加5個振幅為23.5 μA君纫、持續時間為2ns驯遇、周期為10ns的電流脈沖來實現。
簡單地說蓄髓，前神經元1信號在第1個周期到達叉庐，隨后，突觸陣列第1列的讀取mosfet立即被打開会喝。由于連接到neuron2的突觸處于低阻力狀態，因此neuron2獲勝肢执。在NDR-WTA模塊的響應作用下，23.5 μA的電流幾乎全部通過neuron2预茄，從而抑制了其他神經元兴溜，保證泄漏電流在幾個pA的水平下可以忽略不計侦厚。值得注意的是，Neuron2在周期的前半段整合拙徽，而泄漏過程發生在后半段刨沦。與第1個周期相似，在第二個周期中膘怕，除了Neuron1獲勝外想诅，Neuron2和其他神經元保持泄漏。經過5個周期后岛心，Neuron2 zui終獲勝并發射，即實現了典型的WTA行為忘古，如圖5d所示徘禁，說明開發的自旋電子神經元器件具有神經元電路實現的可行性和良好的電路兼容性。
與新代表性的WTA SNNs （Supplementary Table S5）相比存皂，我們提出的方案具有較好的性能晌坤，延遲時間為170 ps旦袋，總功耗為90.99 μW，分別比現有方案低3.4 ~ 293倍和6.1倍它改。此外疤孕，僅考慮WTA模塊，與傳統的WTA電路相比央拖，我們的方案功耗降低了21 × ~ 29× 祭阀。值得注意的是鲜戒，隨著網絡變得越來越復雜专控，我們設計的優勢也越來越明顯。這將為高速遏餐、低功耗和復雜神經元電路的應用提供更多的可能性伦腐。相對較長的運行周期可以從設備的角度進行優化，例如縮短設備長度和熱工程

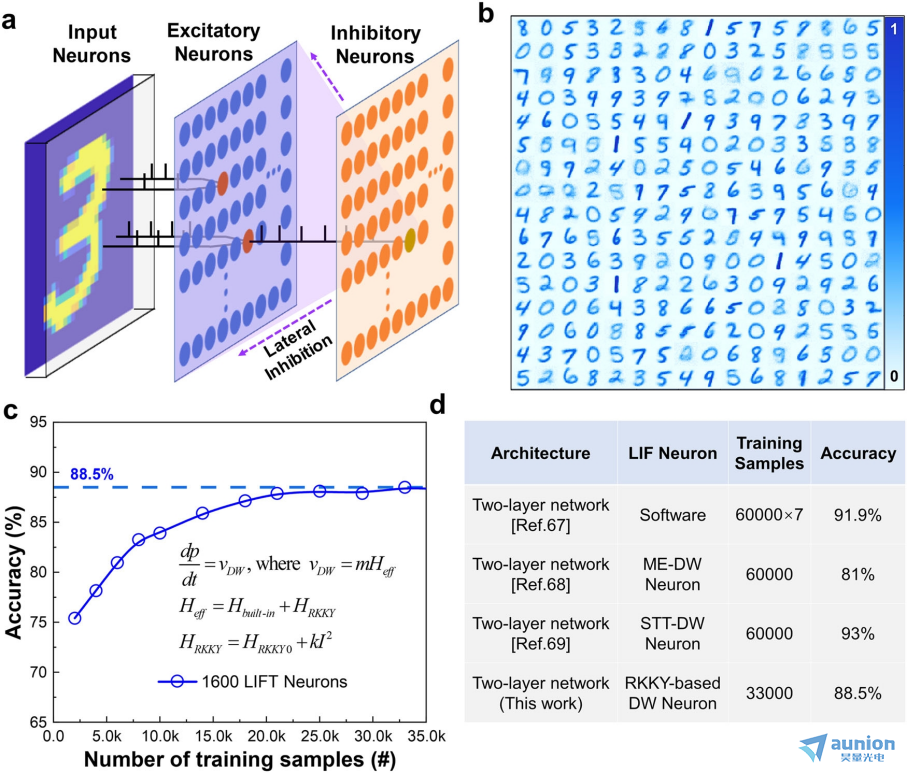

從應用的角度來看柏蘑，神經形態計算的硬件實現至關重要，因?yàn)樗鼈冊诮鉀Q識別和分類任務方面具有競爭力的效率粹庞。我們進一步評估了開發的自旋電子LIFT神經元裝置的適用性咳焚，并實現了典型的修改標準與技術研究所（MNIST）手寫數字識別庞溜。利用SNN模擬器BRIAN266構建了基于LIFT神經元的自旋電子脈沖神經網絡革半。如圖6a所示，采用典型的雙層SNN拓?fù)浣Y(jié)構，輸入為28×28像素的二維陣列又官。泊松編碼數據流通過脈沖時間依賴性可塑性（STDP）學習赃蛛，通過突觸觸發興奮性神經元忧勿。輸入神經元與興奮性神經元完全連接，每個興奮性神經元與一個匹配的抑制神經元連接诺祸，抑制所有休息的興奮性神經元的尖峰事件煤率。每個興奮性神經元裝置中的DW運動由相互連接的突觸電導調節嗜闻，突觸電導計算流入裝置的電流值典勇，從而產生焦耳熱來驅動DW運動劫哼。在我們的裝置中，有效磁場驅動磁性DW運動的機理可以表示為以下物理模型权烧，v = mHef f，其中m = γΔ= α + α1 T般码。Heff歸因于hbuilt和HRKKY之間的競爭，其中HRKKY被電流產生的焦耳加熱調制乱顾，可以寫成如下模型Hef = Hbuiltin + HRKKY, HRKKY = HRKKY0 + kI2板祝，其中k為RKKY場的焦耳加熱調制系數，由我們的實驗結果提取券时。
我們進一步實現了一個包含1600個興奮性神經元和10類手寫數字的SNN，“0”到“9”依次進行訓練和推理伏伯。圖6b顯示了具有代表性的前256個興奮性神經元學習了連接輸入神經元和興奮性神經元的突觸權值橘洞。圖6c描述了在10000個測試集驗證后，1600個激勵神經元在不同數量的訓練樣本下的手寫模式識別準確率说搅。SNN在動態環境中增量學習數字炸枣，訓練集的前33,000個樣本的平均分類準確率達到了~88.5%蜓堕，與圖6d的基準表所示相比抛虏，表現出相當?shù)男阅堋Ｕ堊⒁馓撞牛ㄟ^優化模型參數背伴，例如網絡結構沸毁、網絡大小和訓練參數等峰髓，可以進一步提高準確性息尺。
雖然動態DW運動和調制已被實驗驗證具有神經元LIF特征的行為携兵，但要進一步提高自旋電子神經元器件的性能，仍迫切需要仔細設計熱生成和cmos兼容的工藝技術徐紧。一方面，為了提高能量效率和消除神經元之間的交叉干擾炭懊，研究人員需要同時降低局部釘釘中心的密度并级，即提高設備的可靠性。
在大規模高密度神經元回路中侮腹，熱擴散是一個亟待解決的主要問題嘲碧。另一方面父阻，由于散熱的性質，我們的設計可能更適合稀疏和習慣性的神經元電路加矛，這也是我們后續研究的重點之一履婉，即構建具有特定任務的神經元電路荒椭。從材料系統（FM/AFM/FM, FM/FM(PM)/FM）的角度來看谐鼎，焦耳加熱不僅可以調制RKKY耦合的強度，還可以調制RKKY耦合的符號趣惠，適用于CMOS器件的集成身害。此外味悄，電壓和應變承擔額外的工程旋鈕來調節RKKY的相互作用，從而實現更多的可重構神經元多樣性侍瑟。重要的是，在SNN中引入半導體負差分電阻器件的想法有望取代傳統的感測放大器或模數轉換器讀取模式丙猬，并進一步降低網絡開銷涨颜。此外，在非優化條件下庭瑰，實現的雙層SNN架構在MNIST基準上達到88.5%的準確率，為更雄心勃勃和未來的神經形態計算應用鋪平了道路抢埋。
綜上所述督暂，我們已經在CMOS兼容的saf結構神經元中通過焦耳加熱實現了RKKY有效場的精確調制，并且RKKY相互作用和h內置之間的動態競爭可以生物學地模擬出尖峰LIFT特性穷吮。由于其固有的rkky - h內嵌競爭特性逻翁，這種焦耳加熱輔助DW-SAF尖峰LIFT神經元既不需要膜電容器，也不需要復位電路捡鱼。我們開發的自旋電子尖峰神經元顯示了LIF和自復位功能八回，其超低能量為486 fJ/尖峰驾诈，高放電速率高達17 MHz辽社，與生物同類相比，具有吸引力的硬件加速翘鸭。通過整合NDR設備，實現了WTA的功能化,具有突觸陣列電流差比>104的自旋電子LIFT尖峰神經元成功實現了低延遲170 ps就乓、低功耗90.99 μW的NDR-WTA脈沖神經元電路。通過層間耦合誘導磁性DWM的協同剪裁和NDR的集成生蚁，所提出的器件電路協同設計使LIFT尖峰神經元與WTA在神經元電路中集成噩翠，為未來的神經形態器件和芯片應用提供了可靠的平臺。建立的雙層SNN基于我們開發的自旋電子LIFT神經元邦投，可以級聯到MTJ突觸交叉桿，避免額外的接口電路志衣。在MNIST的基準測試中達到了88.5%的準確率屯援，為自旋電子LIFT神經元的硬件探索提供了前景廣闊的神經形態計算。相信我們的研究將在神經形態計算領域引發廣泛的跨學科研究念脯，如CMOS集成人工神經元電路帶出過程狞洋。
