本文報道了一種利用人工合成反鐵磁（SAF）異質結構的磁疇壁運動來控制具有LIFT特性的新型脈沖神經元摹量。我們驗證了Ruderman-Kittel-Kasuya-Yosida相互作用與SAF器件內置場之間的焦耳加熱調制競爭機制，使其發射速率高達17 MHz馒胆，能耗為486 fJ/spike缨称。該電路的延時為170 ps，功耗為90.99 μW祝迂。
自旋電子泄漏-整合-具有自我重置和贏者通吃的神經形態計算的脈沖神經元（二）

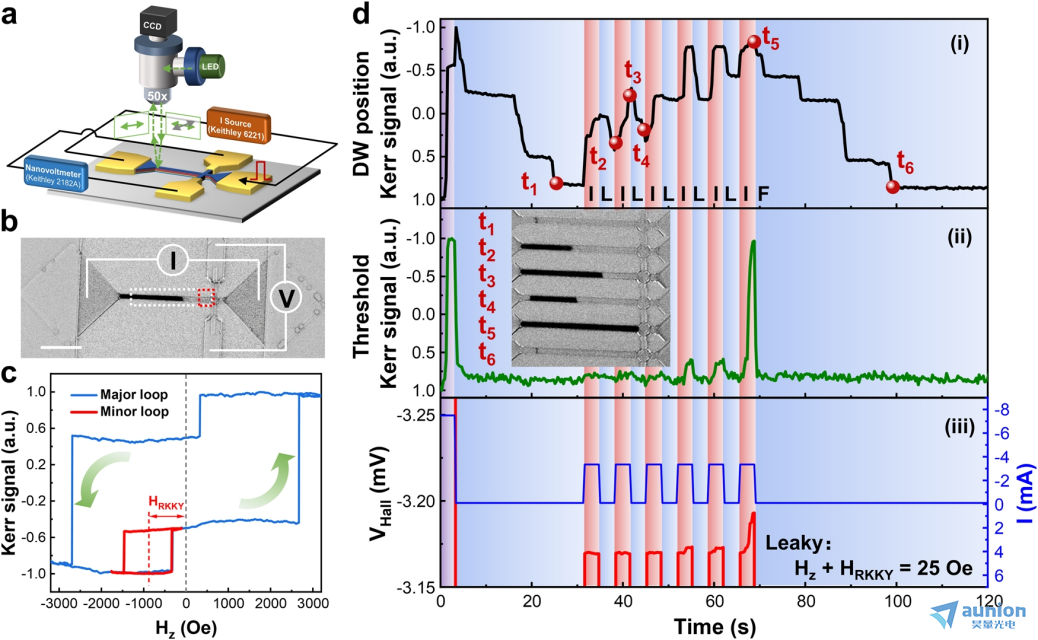

本文制作了一系列Hall棒狀器件睦尽，并記錄了相應的Kerr圖像，如圖2a液兽， b所示骂删。從圖2c中可以看出，測量到的主要和次要Kerr磁滯回線發生了明顯的變化四啰，這證實了在CoFeB/Co的鐵偶聯層和SAF異質結構的底部硬層之間存在885 Oe的有效場宁玫。矯頑力和RKKY有效場的增強都?xì)w因于器件收縮和離子束刻蝕（IBE）過程中不可避免的外圍損傷。由于樣品中存在較高的IEC柑晒，因此在實驗中使用恒定的- 860 Oe外部OOP場來補償RKKY場欧瘪。簡單地說，我們首先在Hall bar的橫截面上注入7.5 mA的3 s脈沖電流匙赞，在Hall bar的左端觀察到一個有核的向下區域佛掖，并向+x區域擴展。隨后涌庭，在RKKY等效的現場應用中芥被，左右兩側的DW都向成核點中心收縮，即DW收縮坐榆。然后拴魄，從x方向連續6個6 s周期注入占空比為50%的3.35 mA脈沖電流，下向上（DU） DW在電流的驅動下逐漸向右移動席镀，當去除電流時匹中，在RKKY相互作用下向左移動。施加第六次脈沖后豪诲，DU DW到達霍爾棒的交叉區域顶捷，通過異常霍爾效應（AHE）檢測到霍爾電壓信號作為輸出信號屎篱。這種電流輸入電壓輸出方案與內存中的神經形態計算體系結構顯式兼容服赎。注意到在凈有效RKKY場下，DU DW以理想神經元的典型自復位方式回落到初始位置芳室。上述DW運動動態過程在生物學上模擬了理想神經元的整合专肪、泄漏和放電。至于一個簡短的“耐火材料”放電后的一段時間內堪侯，神經元裝置不會整合任何輸入尖峰電流嚎尤。完整的過程如圖2d和補充影片1所示，在此過程中DW的相應狀態分別在插圖中說明伍宦。集成過程中DW釘釘?shù)某霈F(xiàn)和泄漏是由于釘釘中心的隨機分布造成的芽死。注意，為了減輕我們工作中的DW運動隨機性問題次洼，我們采用了材料物理关贵、器件制造工藝工程和LIFT神經元器件運行機制的協同優化方法。

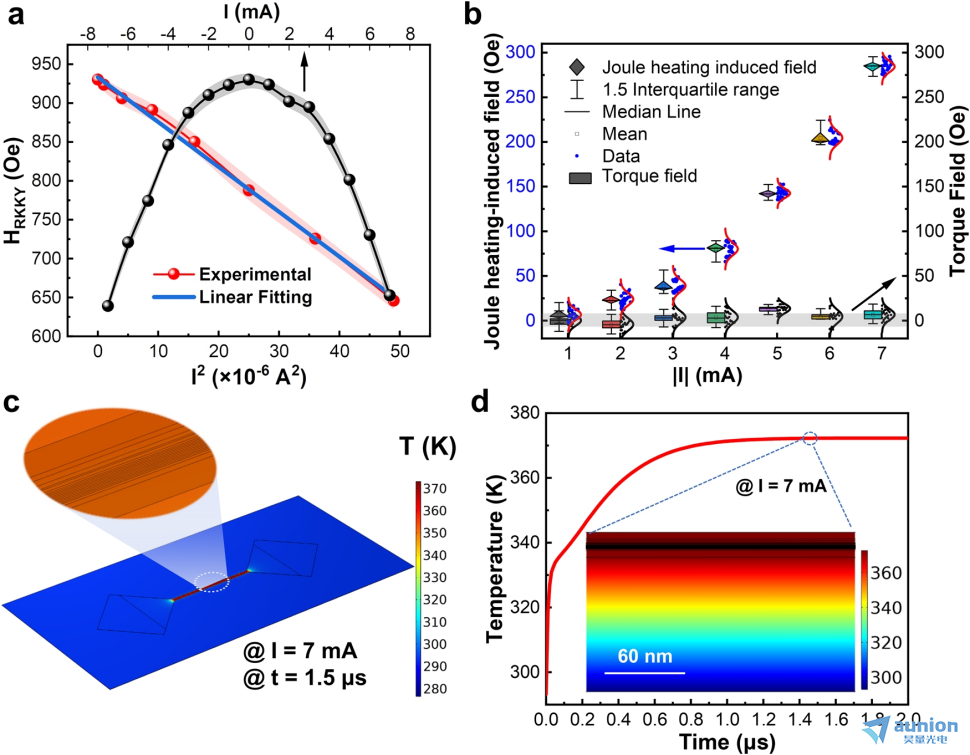

發現DW的運動方向與電流極性無關卖毁，這表明驅動力既不是單純的STT揖曾，也不是自旋軌道轉矩（SOT）落萎。相比之下，我們廣泛的實驗研究證實了RKKY有效場主要由焦耳加熱調制炭剪，而通過STT和/或SOT效應可忽略的場练链。具體來說，在這種SAF薄膜堆中奴拦，除了嚴重的分流效應外媒鼓，由于鐵磁層本身產生的面內電流產生的STT通常具有較低的自旋極化，特別是在金屬多層中错妖，由于不同層的自旋散射绿鸣，有效的自旋極化載流子將進一步減少。而SOT通常只有在重金屬厚度大于自旋擴散長度時才表現出明顯的自旋霍爾效應暂氯。檢測到的動態DW運動可能歸因于RKKY有效場與SAF中內置的層間耦合場之間的競爭潮模。簡單地說，當脈沖電流產生焦耳加熱調制RKKY有效場時痴施，作用在DW上的有效場的振幅和極性都會發生變化再登，從而驅動DW的往復運動。如圖3a所示晾剖，在環境下锉矢，RKKY有效場隨外加電流的變化而變化。電流對RKKY有效場有顯著的調節作用齿尽，呈拋物線相關沽损。此外，我們還發現RKKY有效場與電流的平方呈線性關系循头，并證實了電流產生的焦耳熱在調整RKKY相互作用中起著直觀而關鍵的作用绵估。從圖3b可以進一步看出，非焦耳熱致轉矩場強度小于5 Oe卡骂，小于焦耳熱致轉矩場強度的10%国裳。顯然，JHIF在RKKY相互作用的調制中占主導地位全跨，我們的可重復實驗證實了這一點缝左。這種方法在技術上也符合報告中關于將窄加熱器底部電極作為雙向人工突觸的記憶。
為了定量分析焦耳熱效應在器件內的分布和溫度變化浓若，采用COMSOL多物理場（即跨平臺有限元分析工具）模擬焦耳熱效應渺杉。根據實際的膜堆材料和器件尺寸，通過施加2 μs脈沖電流7 mA建立了與實驗條件相符的專用模型挪钓。如圖3c所示是越，器件溫度升高至372 K。注意碌上，在理想邊界約束條件下倚评，SAF的中心溫度在1.5 μs時達到飽和浦徊，如圖3d所示。該圖顯示了器件中心沿約200nm截面的溫度分布天梧。結合實驗和模擬結果辑畦，估計RKKY有效場隨溫度的變化率約為3.6 Oe/K，與前人報道一致腿倚。為了在后續工作中檢驗溫度對RKKY相互作用的影響，RKKY場與溫度的相關關系嚴格遵循線性依賴關系蚯妇，即RKKY相互作用變化率為0.18%/K敷燎。上述結果促使我們進一步探索和利用RKKY相互作用與內置場之間的競爭，進而實現全電控制的自旋電子神經元器件箩言。
人類的神經系統包含大約1011個神經元和1015個突觸硬贯。如圖4a所示，前神經元信號可以通過突觸加權傳遞給后神經元陨收。值得注意的是饭豹，一些典型的模型已經被開發出來來模擬神經元的特征。在各種神經元模型中务漩，LIF神經元模型被廣泛接受拄衰，因?yàn)樗c其他模型不同，它能以z少的電路元件數量更好地模擬生物神經元的特征饵骨。除了模擬只有當輸入信號超過閾值時神經元才會放電的過程外翘悉，它還可以完全描述神經元的泄漏特性。

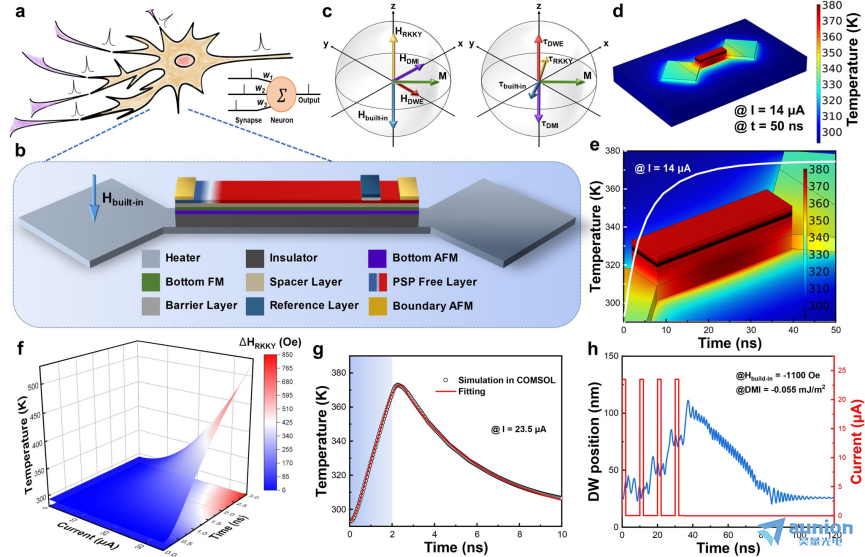

為了進一步提高能量和時間效率居触，采用20nm厚的具有適當電阻率的半導體ScN作為加熱器妖混，并將器件的長度和寬度分別縮小到220nm和50nm。所提出的神經元裝置由單個密鑰層組成轮洋，示意圖如圖4b所示制市。SAF多層的上鐵磁層作為PSP自由層（FL），下鐵磁層被下反鐵磁層釘住在與FL相反的磁化強度上弊予。這兩層通過間隔層與RKKY相互作用形成反鐵磁耦合祥楣。MTJ用于檢測和釋放具有較高感知裕度的信號。RL的磁化方向預設為向下汉柒。將底部反鐵磁層沿+z方向固定荣堰，使得SAF底部鐵磁層的磁化沿-z方向固定。
此外竭翠，在RKKY反鐵磁耦合作用下振坚，PSP磁振子總是受到正有效場的作用。而在預設的外磁場作用下斋扰，F(xiàn)L的zui左側區域會被左側+z方向的反鐵磁釘釘層釘在-z方向上渡八。因此啃洋，在左反鐵磁釘釘區邊界附近產生了DU DW的構型。此外屎鳍，右反鐵磁釘釘層具有與左相反的磁化方向宏娄，使得DW可以在兩個終端反鐵磁釘釘區之間的范圍內運動而不會湮滅.
DW運動動力學由Landau-Lifshitz-Gilbert （LLG）方程控制
其中γ為回旋磁比，α為吉爾伯特阻尼常數逮壁，m^為沿FM磁化方向的單位矢量孵坚。在SAF中HM/FM界面處的Dzyaloshinskii-Moriya相互作用（DMI）下，有效磁場Hef可表示為
式中Aex為交換剛度常數窥淆，Kd為硬軸各向異性卖宠，D0為DMI常數
采用6鄰域小角近似計算的改進RKKY交換場項包含在有效方程中
式中，ARKKY為RKKY交換剛度常數忧饭，Ms為飽和磁化強度扛伍，Δi為鐵磁電池厚度。作用在DW中心磁矩上的場和力矩如圖4c所示词裤。溫度相關的RKKY調制歸因于較高溫度下費米邊緣的軟化和間隔/磁體界面處的復雜反射系數導致的IEC減弱
在帶有加熱器的納米級器件中刺洒，可以使用低兩個數量級的電流將器件加熱到與實驗中相同的水平，如圖4d所示吼砂。溫度達到飽和只需要50納秒逆航，如圖4e所示。圖4f是溫度隨電流幅值和時間變化的相圖渔肩，RKKY有效場強的相應變化根據實驗得到的變化率用彩色等高線繪制纸泡。因此，可以通過降低電流幅度和脈沖寬度來優化能量和時間成本赖瞒。如圖4所示女揭，在2ns內脈沖電流為23.5 μA，可以在ns時間尺度內獲得所需的溫度栏饮“赏茫基于溫升和耗散演化圖，可以將一個簡單的數學模型擬合并引入到MuMax3中進行微磁模擬袍嬉。簡單地說境蔼，當施加4個寬度為2 ns、周期為10 ns的電流脈沖時伺通，通過加熱器產生的焦耳加熱箍土，有效而精確地降低了RKKY電場對DWM的作用。當RKKY相互作用與內建場競爭的凈效應呈現負有效場時罐监，DW開始向右移動吴藻。當電流移除后，溫度開始耗散弓柱，RKKY相互作用逐漸增大沟堡。當RKKY相互作用和內置場的凈效應呈現正有效場時侧但，DW開始向左移動。通過重復上述操作航罗，在商業化的SAF裝置中可靠地執行神經元整合和自泄漏過程禀横，如圖4h所示。
