光譜型橢偏儀的校準（五）-樣片的制備與穩定性考核

樣片的制備

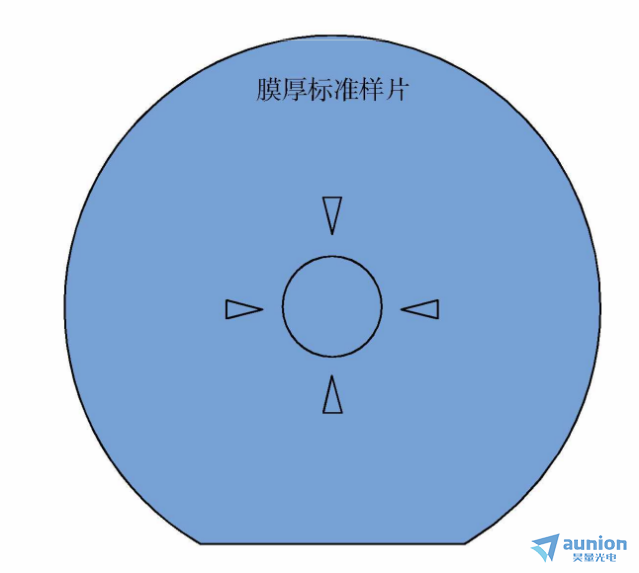

本文采用了半導體熱氧化工藝制備膜厚標準樣片用押，該樣片使用4寸硅晶圓片制備。由于硅晶圓片區域較大靶剑，為保證使用膜厚標準樣片校準橢偏儀結果準確蜻拨，在研制的膜厚樣片上設計特殊圖形，標記出膜厚標準樣片的測量區域桩引，其為標準樣片中心直徑為20mm的圓形區域缎讼，如下圖1所示。

圖1 膜厚樣片測量區域示意圖

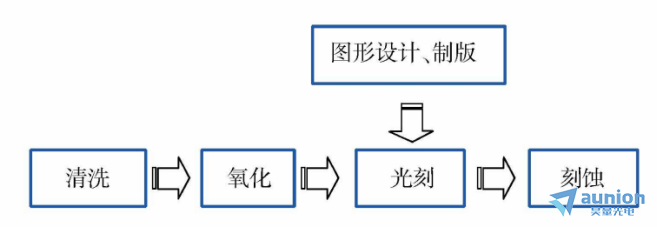

膜厚標準樣片制備的具體工藝流程如下圖2所示阐污。

圖2 樣片制備流程工藝圖

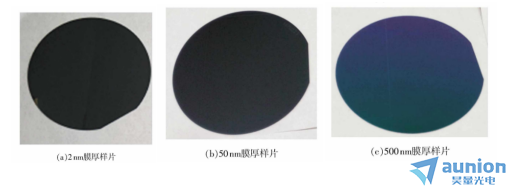

在膜厚樣片的制備過程中休涤，需要嚴格控制二氧化硅薄膜生長工藝參數，以保證膜層的均勻性和穩定性 笛辟，制備出的膜厚標準樣片如下圖3所示功氨。

圖3 制備的膜厚標準樣片

樣片的穩定性考核實驗

膜厚標準樣片作為一種標準物質，其測量區域均勻性和穩定性一定要好手幢。在樣片制備完成后捷凄，我們需要使用3臺同型號的光譜型橢偏儀對其測量區域的均勻性和穩定性進行了考核，取這3臺儀器測量結果的平均值來作為考核結果围来。

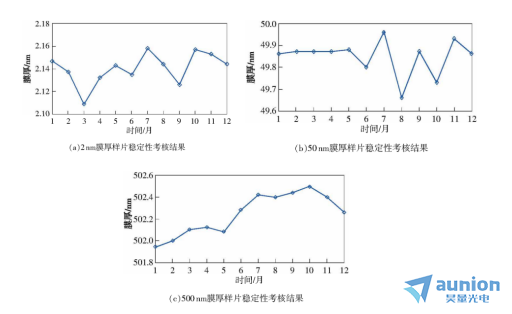

穩定性是通過使用光譜型橢偏儀對膜厚樣片測量區域的5個位置每隔1個月測量一次跺涤，5個位測量結果的平均值作為一次穩定性測量數據，通過分析平均值的變化來確定膜厚標準樣片的穩定性监透，在12個月內對三種膜厚樣片分別進行了12次的穩定性考核桶错，樣片的穩定性考核結果如下圖4所示。

圖4 膜厚樣片穩定性考核結果

如果您對橢偏儀相關產品有興趣胀蛮，請?jiān)L問上海昊量光電的官方網頁：

http://www.wjjzl.com/three-level-56.html

相關文獻

1彭希鋒,陳爽,李海星,熊朝暉.基于激光位移傳感器的面角度測量技術研究[J].儀器儀表學報,2017,38(11):2735-2743.

2浦昭邦,陶衛,張琢.角度測量的光學方法[J].光學技術,2002,28(2):168-171.

3劉文德,陳赤,于靖,徐英瑩,樊其明,張靜.相調制光譜橢偏儀校準研究[J].計量技術,2011(7):40-42.

4楊坤,王向朝,步揚.橢偏儀的研究進展[J].激光與光電子學進展,2007,44(3):43-49.

5徐鵬,劉濤,王林梓,李國光,熊偉,榮健.樣品校準法在單波長橢偏儀中的應用[J].光學學報,2013(4):84-91.

6代貞強,李大海,楊麗杰,鄂可偉,王琴,王雪敏.基于光線角度標定的坐標測量方法[J].光學與光電技術,2015,0(3):29-33.

7張繼濤,李巖,羅志勇.一種可溯源的光譜橢偏儀標定方法[J].物理學報,2010(1):186-191.

8韓志國,李鎖印,趙琳,馮亞南,梁法國.一種光譜型橢偏儀的校準方法[J].中國測試,2017,43(12):1-6.

9林啟敬,吳昊,張福政,王琛英,蔣莊德.Cu/Ti納米薄膜表面形貌的分形表征研究[J].計量學報,2018,39(5):593-597.

10朱緒丹,張榮君,鄭玉祥,王松有,陳良堯.橢圓偏振光譜測量技術及其在薄膜材料研究中的應用[J].中國光學,2019,12(6):1195-1234.
