折射式望遠鏡物鏡

一般說，望遠鏡物鏡的視場較小淆储，例如大地測量?jī)x器中的望遠鏡冠场，視場僅 1~2度；天文望遠鏡的視場則是以分計的本砰；而一般低倍率的觀察用望遠鏡碴裙，視場也只在10 度以下。但物鏡的焦距和相對孔徑相對較大点额，這是為保證分辨率和主觀亮度所必需的舔株，可認為是長焦距篙骡、小視場中等孔徑系統售葡。因此，望遠鏡物鏡只需對軸上點校正色差苫费、球差和對近軸點校正彗差珍手，軸外像差可不予考慮办铡，其結構相對比較簡單，一般有折射式望遠鏡物鏡琳要、反射式望遠鏡物鏡寡具、折反射式望遠鏡物鏡，這篇文章主要介紹折射式望遠鏡物鏡稚补。

這類物鏡要達到上述像質要求并無困難童叠，但要求高質量時，要同時校正二級光譜和色球差就相當不易课幕。后者常只能以不同程度地減小相對孔徑才能實現。這類物鏡常用的型式有：

1.雙膠合物鏡

在玻璃選擇得當時乍惊，能同時校正色差杜秸、球差和彗差，是可能滿足像質要求的zui簡單形式润绎，但膠合面上的高ji球差使相對孔徑受到限制亩歹，且當用普通玻璃時，二級光譜為常量凡橱，色球差也無法控制，因而不能獲得高的像質亭姥。該型式的優點是結構簡單稼钩，工藝方便，光能損失也小达罗，宜于在焦距不長坝撑、相對孔徑不大的場合采用静秆。

2.雙分離物鏡

當口徑大于50~60毫米時宜采用雙分離物鏡。這種物鏡在玻璃選得恰當時巡李，除能校正好色差抚笔、球差和彗差外，還能利用靈敏的空氣問隙的少量變化來校正帶球差侨拦，因此可達到相當大的相對孔徑殊橙，但色球差和二級光譜出不能校正。

3.三分離物鏡

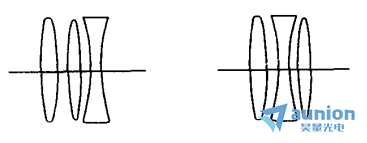

將雙分離物鏡中的正透鏡分裂成二片時狱从，即獲得三分離物鏡膨蛮，如下圖1所示的二種型式。這種物鏡能改善對色球差的校正季研，若選用特種玻璃敞葛，并與其他玻璃適當配組，還可校正或改善二級光譜与涡。但要在此同時控制好帶球差惹谐，相對孔徑只能是相當小的。目前實際應用的復消色差物鏡( 多半用作平行光管物鏡)都采用這種型式氨肌。

圖1

4.內調焦望遠鏡物鏡

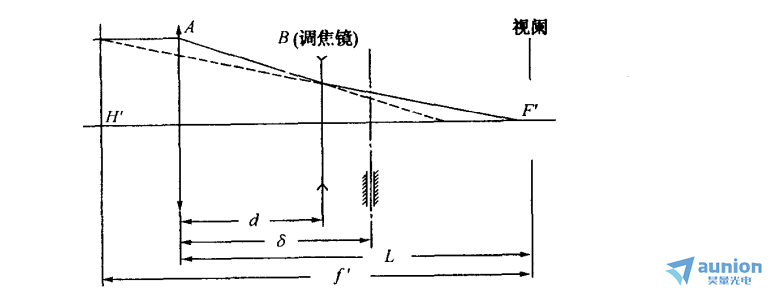

上述單組型式的物鏡對非無窮遠物體進行調焦時，會增大鏡筒長度款慨，相應的望遠鏡稱外調焦望遠鏡儒飒。內調焦望遠鏡物鏡是指在物鏡之后一定距離處加一負鏡組而成的復合系統，如下圖2所示檩奠。這種物鏡在對不同遠近物體成像時桩了，總可利用改變負鏡組的位置而使像位于同一位置上。此負鏡組稱為內調焦鏡埠戳。計算內調焦望遠鏡的參數時井誉，可根據給定的物鏡焦距物鏡長度L和準距條件即

圖2

聯立求解出二鏡組的焦距及其間隔。當物鏡對有限遠物體調焦時整胃，易于按照成像規律導出內調焦鏡的移動距離】攀ィ現代大地測量?jī)x器中，幾乎全部應用內調焦望遠鏡屁使。這是因?yàn)樗哂锌梢赃_(dá)到簡化視距測量、縮短鏡筒長度 改善密封性能等一系列優點蛮寂。這對經常需要在野外作業的測量?jī)x器來說是非常重要的蔽午。

了解更多產品詳情，請?jiān)L問上海昊量光電的官方網頁：

http://www.wjjzl.com/three-level-55.html

相關文獻：

《幾何光學 像差 光學設計》（第三版）——李曉彤 岑兆豐
