折射率引導型光子晶體光纖的結構類型與機理
前言:光子晶體光纖(photonic crystal Fiber,PCF)的概念怔匣。與普通光纖是由包層與纖芯兩種介質組成向類比握联,光子晶體光纖通常是由單一介質構成的桦沉,其包層周期性地規則對稱分布著具有波長量級的空氣孔陣列,包層外為涂覆層金闽。因此纯露,也可以稱其為“多孔光纖”(Holey Fiber)或“微結構光纖”(Microstructure Fiber)。光纖的中心代芜,即被空氣孔陣列包層包圍的纖芯部位埠褪,可以視為周期結構陣列中存在的“缺陷”。
光子晶體光纖的微結構特性主要由三個參量決定挤庇,即空氣孔的直徑d钞速,相鄰兩孔之間的距離Δ,以及纖芯的直徑D嫡秕。光子晶體光纖的這種微結構特定決定了它與傳統光纖的特性有很大差異渴语。
一、光子晶體光纖的結構類型昆咽、機理與特性
根據纖芯缺陷部位的介質情況驾凶,可以將光子晶體光纖區分為兩類:纖芯可以是實心的,即與包層介質相同掷酗,稱其為折射率引導型光子晶體光纖调违。這種光子晶體光纖可視為由許多石英芯的細微管按照設計要求的六角形等做規則排列,纖芯缺陷處插入實心細石英棒泻轰,而后在高溫下通過數次復絲拉伸獲得技肩;纖芯也可以是空心的(即為空氣孔),稱其為光子帶隙引導型光子晶體光纖糕殉。

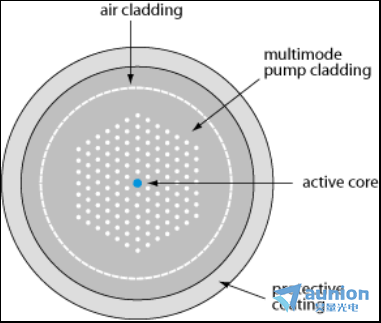

圖1.折射率引導型光纖晶體光纖
折射率引導型PCF的傳光機理亩鬼,與傳統階躍光纖的纖芯與包層界面處全反射的傳光機理類似。纖芯為石英材料阿蝶,其折射率為n1雳锋;包層則為由石英材料和空氣孔構成的二維光子晶體,其多孔的陣列結構有效地降低了包層的平均折射率(包層折射率可視為石英與空氣折射率的平均羡洁,并以空氣填充率加權)玷过,因而包層材料的有效折射率neff低于纖芯n1,即neff<n1,其折射率差構成了與傳統階躍光纖類同的內反射傳光機理筑煮。為此辛蚊,又稱之為內全反射(Total Internal Reflection)PCF,簡稱TIR-PCF真仲。

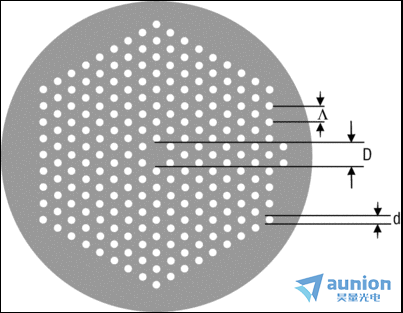

圖2.折射率引導型光纖晶體光纖特征參數
由于PCF的特殊結構袋马,使之具有一些常規光纖難以具有的特性。對于普通的階躍折射率光纖秸应,滿足單模傳輸?shù)臈l件是對于給定的光纖虑凛,對應著一個特定的波長
碑宴,只有當工作波長
時,才能保證單模傳輸桑谍;而對于光子晶體光纖延柠,V參數同樣可以用來判斷PCF中的模式。但不同的是锣披,通過適當?shù)慕Y(jié)構設計贞间,如調節占空比,孔徑大小等可以使包層的有效折射率neff在一個很大的變化范圍內得到改變雹仿,而不再是常數增热。例如,可以獲得較大的相對折射率差Δ盅粪,其值甚至可超過常規光纖(約0.01)一個數量級以上钓葫。另一方面隨著波長的減小悄蕾,光場越來越集中在折射率高(n1)的纖芯中票顾,這相當于等效地提高了包層折射率neff,從而有效地減小了纖芯與包層之間的折射率差Δ帆调,使得歸一化頻率V趨于恒定值奠骄,因而使之能在更大的波長范圍內滿足單模傳輸條件。這表明番刊,當空氣孔直徑d與空氣孔間距Δ之比d/Δ<0.15時含鳞,光子晶體光纖對任意波長的光(從紫外到紅外的全波長范圍內),均可保證單模傳輸芹务。此即重要的PCF無截止的單模傳輸特性蝉绷。這一特性具有重要的意義。
二枣抱、具體應用
例如熔吗,由于上述結論中不涉及PCF的纖芯直徑D,即與光子晶體光纖的纖芯直徑無關佳晶。這就意味著當我們將光子晶體光纖用于激光桅狠,特別是飛秒激光的產生、放大和傳輸時轿秧,可以將纖芯做得較大中跌。從而在保證單模傳輸和光束質量的情況下,不僅大大提高其能夠承受的平均功率菇篡,而且大大減小了因非線性效應對飛秒激光峰值功率的限制漩符。此即高功率非低線性的應用。正因?yàn)槿绱饲梗么竽?chǎng)光子晶體光纖研制的飛秒激光振蕩級可輸出高達10 W的平均功率而沒有脈沖分裂嗜暴,放大器輸出功率高達數百瓦而能保持高質量的單模輸出津滞。
結語:目前,大模場光子晶體光纖的纖芯直徑已經接近100 um灼伤,平均功率數百瓦的單模高光束質量的飛秒激光放大系統已經實現触徐;也可將纖芯面積做得很小,從而可以較大地提高泵浦效率狐赡。
昊量光電公司推出低損耗(<4 dB/Km@1060/1550 nm)撞鹉、全波段(350-1750 nm)單模、純硅纖芯光子晶體光纖(寬帶單模光纖)颖侄,芯徑為9 um鸟雏;包層直徑為125 um;同時我們可提供不同芯徑產品系列(6-20 um 可選)览祖,zui高可達20 um孝鹊,利于傳輸更高功率败富;主要應用于光纖傳輸名秀。
上述參數均為標準品绷旗,我們還可以根據客戶的實際需求實現產品定制化服務律胀!
