定量相位顯微成像技術(quantitative phasemicroscopy,QPM)通過定量測量經過透明樣品后的光波相位, 實現對透明樣品實現高襯度咽筋、高分辨率的定量成像.數字全息顯微是一種較為常用的定量相位顯微技術之一.傳統數字全息顯微通常采用平行于系統光軸的光束來對樣品進行垂直照明, 因而其空間分辨率受到很大的限制。為了提高數字全息顯微技術的空間分辨率, 科研人員們先后提出了多種方法, 值得一提的是,學者們提出了基于空間光調制器的條紋結構光照明和散斑照明數字全息顯微技術徊件。
結構光照明顯微技術簡介
數字全息顯微是一種較為常用的定量相位顯微技術之一奸攻，傳統數字全息顯微通常采用平行于系統光軸的光束來對樣品進行垂直照明, 因而其空間分辨率受到很大的限制。 學者們提出了基于空間光調制器的條紋結構光照明和散斑照明數字全息顯微技術虱痕。
為了簡化數字全息顯微裝置的結構并提高其空間分辨率,Latychevskaia 等人提出了一種基于全息圖外推方法的無透鏡數字全息顯微技術舞箍。其它科學家將該方法成功應用于太赫茲同軸無透鏡數字全息顯微中。
高兆琳皆疹、劉瑞樺等老師在研究基于數字微鏡陣列的高分辨率定量相位和超分辨熒光雙模式顯微技術時應用了這種技術疏橄。熒光顯微成像中，可獲取精細結構的信息略就，但熒光標記對實驗體有破壞（光毒性捎迫、光漂白等）。無透鏡數字全息顯微技術不直接作用于實驗體表牢，有長時間無損檢測的可行性窄绒，與熒光顯微成像技術形成互補。以高老師崔兴、劉老師的研究工作為例彰导，簡介結構光照明顯微技術的實例。

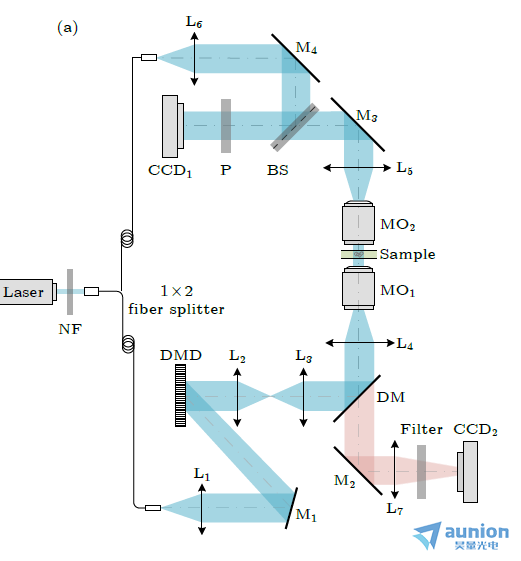

如上圖所示為基于數字微鏡陣列的高分辨率定量相位和超分辨熒光雙模式顯微技術的實驗光路敲茄。結構光照明顯微部分位谋，應用DMD作為反射式空間光調制器，DMD 鏡面加載具有特定相位信息的條紋圖案堰燎。當激光經過DMD反射掏父，獲得具有特定結構的衍射光場。照射經過L2、L3和MO1后在樣品上產生結構化的條紋圖案。攜帶樣品信息的無關經過望遠系統（MO2-L5）到達CCD1制轰；原始激光被分束經過L6，被BS分光后斜入射CCD1蟋滴，作為參考光。物光和參考光干涉，在CCD1形成離軸干涉圖案。這樣的干涉圖案就包含了樣品的相位和振幅信息饱岸。

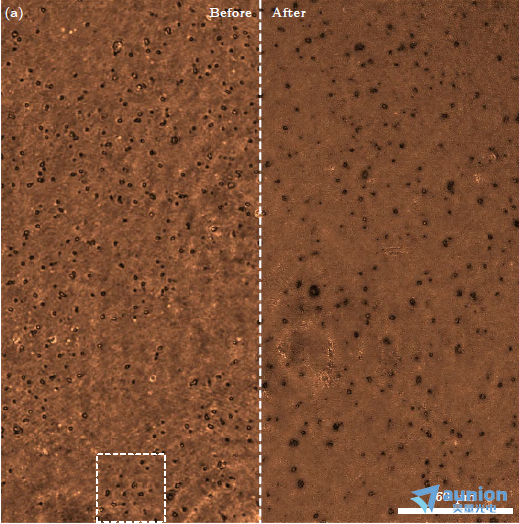

上圖為平行光（左）和結構光照明（右）數字全息顯微對二氧化硅的振幅圖像成像結果。對比結構光和平行光照射，可看出條紋結構光照明可以提高數字全息顯微的空間分辨率伶贰。
