望遠系統及其物鏡的光學成像特性

1.望遠系統的工作原理

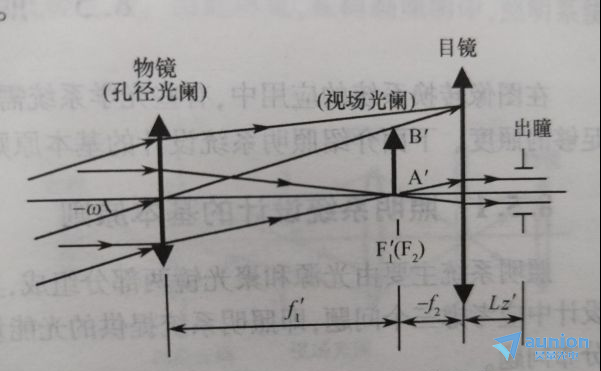

望遠系統是用來觀測遠距離物體的光學系統论熙，由物鏡和目鏡組成。

其特點是：物鏡的焦距大于目鏡的焦距摄狱，且光學間隔 Δ=0脓诡。從無限遠物體 AB 發出的平行光線經望運物鏡后无午，在物鏡的像方焦平面上成一個實像 A'B'，它正好位于目鏡的物方焦平面上祝谚，經目鏡成像在無限遠處宪迟，供人眼觀察。該系統中交惯，物鏡框是孔徑光闌次泽，設在一次實像面處的分劃板是視場光闌，目鏡往往是漸暈光闌席爽，其大小影響軸外點成像的漸暈系數意荤。

若圖像接收器不是人眼，而是光電器件（如 ccd 及 cmos 器件等）只锻，則可將它置于實像平面 A'B' 處玖像。

望遠系統的視覺放大率 Γ 定義為：物體經過望遠系統所成的像對人眼張角的正切 ，與人眼直接觀察物體時物體對人眼張角的正切  之比炬藤。

2. 望遠物鏡的光學成像特性

望遠物鏡的光學參數由焦距 f′御铃、相對孔徑 D/f′ 和視場角2ω。來表示沈矿。這些參數決定了望遠系統的分辨率、像面照度咬腋、成像質量和結構尺寸羹膳。因此，根據使用要求根竿，正確確定參數并合理選擇物鏡是十分重要的陵像。

(1) 物鏡的分辨率 ψ

望遠物鏡的分辨率用極限分辨角 ψ 來表示。把剛好能被分辨開的兩點對物鏡人瞳中心的張角稱為極限分辨角寇壳。其公式為：

式中醒颖，D 為望遠系統入瞳的直徑。

若光電成像器件的線分辨率為 δ'壳炎，則它與物鏡極限分辨角 ψ 之間應滿足下式

式中泞歉，f' 為望遠物鏡的焦距。

當物鏡的分辨角一定時匿辩，加大物鏡的焦距有利于滿足成像器件分辨率的要求腰耙。但加大焦距，會引起系統結構尺寸的增大铲球。

(2) 視場角 2ω

望遠系統的視場用視場角表征挺庞，即物體的邊緣對人瞳中心的張角2來表示的。視場角可用下式來計算

式中稼病，f1' 是物鏡的焦距选侨；2y' 是圖像傳感器光敏區尺寸的大小掖鱼。圖像傳感器光敏區尺寸的大小限制了望遠系統物方視場角的大小。
