在主動Q開關激光器中情龄，脈沖激光的輸出是由用戶控制的伐割，因此，如果不提供適當?shù)妮斎胄盘?hào)刃唤，就不會有激光脈沖發射。由于觸發信號的傳播需要通過各類電子元件以及Q開關傳播鏈白群，加之建立諧振所需的時間尚胞。則不可避免的會在外部觸發信號和激光器實際發生的脈沖之間產生一個時間延遲(Td)。而這個時間延遲會出現波動和漂移帜慢。這個時間延遲的統計變化量笼裳，則稱作時間抖動(Tj)。
Q開關激光器中的抖動(Jitter)
主動Q開關(Q-switch)的觸發信號與實際光脈沖之間存在一個時間延遲。
時間延遲的統計變化主要取決于以下因素：
- 觸發鏈中的電噪聲
- 觸發鏈電氣參數的脈沖對脈沖波動
- 激光脈沖建立的時間和相關波動抽减。
- 觸發信號的上升-下降沿時間曲線的波動
由于抖動現象允青，時間延遲在統計學的意義上被改變了。因此激光發射在一段時間內的擾動卵沉，由平均時間延遲Td和一個標準偏差值Tj所描述颠锉。即每100個脈沖中有68.2個在時間間隔 Td±Tj內發生(1倍標準差)。
意大利Bright Solutions公司的激光器史汗，如Onda琼掠、Wedge和Vento，配有 "低抖動 "配置停撞，以便盡量減少時間抖動Tj（在某些情況下是激光脈沖寬度的1/10或甚至1/20）瓷蛙。
這個選項在飛行時間（TOF）測量等應用中非常有用。在這些應用中激光脈沖主要用于測量固定或移動目標的距離戈毒。將激光脈沖引向目標后艰猬，光學探測器收集從目標上反射或反向散射的光子，而檢測電子裝置則計算從目標上發射光子之間的時間副硅±驯Γ考慮到電磁波在空氣中的速度約為3×108米/秒，3納秒脈沖可實現的線性空間分辨率的數量級如下：
圖1.TOF測量
將激光器配置在 "低抖動 "模式下恐疲，我們可以將3ns脈沖寬度的激光器的Tj降低到±200ps或更低腊满。因此套么，誤差可以減少五倍，達到3厘米碳蛋。

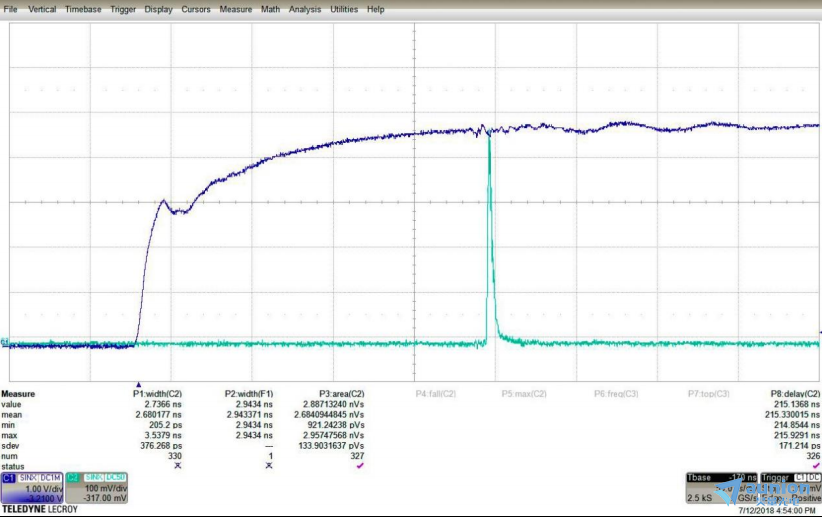

下圖的示波器截圖顯示了Bright Solutions 2.7ns長的抖動測量的示例——低抖動(Low-Jitter)的機載LiDAR照明器的抖動測量胚泌。藍色的曲線是觸發IN信號，而綠色的曲線是快速光電二極管檢測到的激光脈沖肃弟。Q開關激光脈沖相對于觸發輸入信號的上升沿的延遲的標準偏差就是抖動(jitter)玷室。平均延遲Td是215ns，抖動Tj是171ps笤受。這相當于大約1/16的激光脈沖寬度穷缤。
圖2.示波器+高速光電探測器測量的jitter
