傅里葉變換透鏡（二）
光學鏡頭既能作為成像傳遞信息的工具梅掠，又可以作為計算元件。具有傅里葉變換的能力、為這個目的而設計的鏡頭稱為傅里葉變換鏡頭阎抒。這種鏡頭結構簡單酪我，信息容量大，具有進行運算和處理信息的能力挠蛉，而且運算速度為光速祭示，故應用日趨廣泛，常用作圖像頻譜分析谴古、空間濾波和相關處理等工作，是光學信息處理系統中較為重要的部分稠歉。

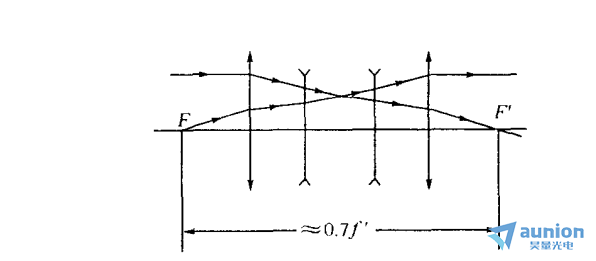

自從 1963年英國 Blandford 發表了第①個傅氏變換透鏡以來掰担，已出現的傅氏變換透鏡基本上可以分為兩大類。一類是全對稱或非對稱雙遠距型怒炸。由于輸入面與頻譜面的直徑?jīng)Q定了傅氏變換透鏡的相對孔徑和視場带饱，為將其控制在適當范圍內，以保證整個像面上的優良像質阅羹，目前傅氏變換透鏡的焦距大多大于 300mm。圖1 就是一個常用的

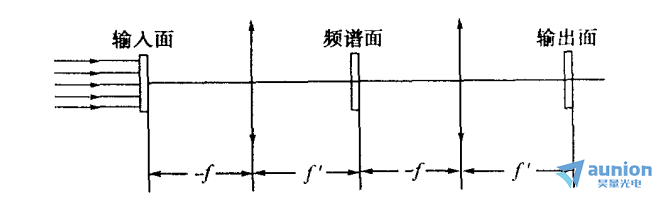

系統。于是,長焦距的傅氏變換透鏡都采用下圖2所示的遠距型結構籍滴。為了同時校正物面像差與光闌像差胁附，采用如下圖3 所示的對稱結構型式。四組元對稱遠距型透鏡的前焦點到后焦點距離可以縮小到

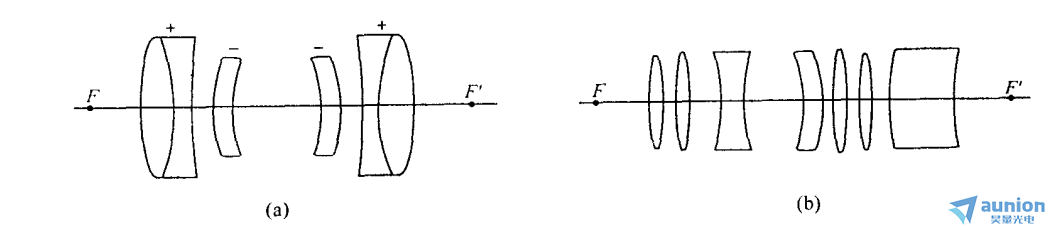

左右导梆。圖3顯示了雙遠距對稱型和非對稱型中的兩種結構型式示例轨淌，其中透鏡為f'=70mm,輸人面直徑 48mm，頻譜面直徑5mm看尼。由于頻譜面小,像方孔徑角達1/1.5递鹉。為充分發揮校正像差的潛力，采用非對稱結構藏斩，末端的彎月形厚透鏡可起到以增大像方視場角的作用躏结。
圖1
圖2
圖3
這類雙遠距型的優點是：總長度短，可供消像差的變數多狰域，有利于提高像質或擴大孔徑和視場媳拴。缺點是：結構復雜，價格昂貴北专，尤其是片數較多時禀挫，使由于鏡片表面污點、玻璃內部缺陷和雜光等引起的相干噪聲更為嚴重拓颓。
當傅氏變換透鏡的孔徑與視場較大语婴，而焦距較短時，則無需用遠距型來縮短筒長，甚至需增大兩端的工作距離砰左。此時宜采用像差校正狀況更為有利的雙反遠距型匿醒，它可以負擔更大的孔徑與視場。

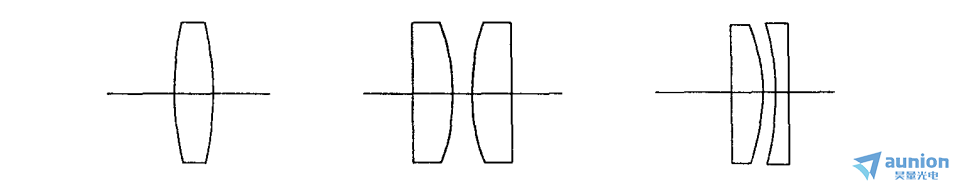

另一類傅氏變換透鏡是單組元對稱或非對稱型缠导，如下圖4所示廉羔。盡管變量較少，但仍然足以在較小孔徑和視場下滿足全部像質要求僻造，而且有利于改善雙遠距型工作距離太短和相干噪聲嚴重等缺點憋他。
圖4
傅里葉變換透鏡的焦距約為 300-1000mm，相對孔徑為1/10-1/17髓削，除特殊情況外竹挡，多屬小孔徑、小視場系統立膛，可以用初級像差理論有P揪罕、W方法求初始結構參數，然后進行修改宝泵。
