界面上的傳輸現象常常決定或限制流程的整體性能。直接研究微米尺度界面上動量惯悠、質量和熱的界面輸運邻邮，對于進一步優化各種微觀和宏觀尺度技術具有重要意義。荷蘭特文特大學(University of Twente, The Netherlands)的軟物質小組由教授Dr. Rob Lammertink領導克婶，本文中構建了一種微流體饶囚，通過熒光壽命成像顯微鏡（FLIM）原位測量流經氧泡的水溶液中溶解氧濃度分布，研究了氣體吸收的凈速率鸠补。旨在更好地理解邊界附近的傳輸現象萝风，以便改進各種過程，如脫鹽紫岩、物種分離和(圖)催化反應规惰。
展示全部
LIFA熒光壽命成像在微流體中的運用——研究氧在濕滑氣液界面上的輸運
微流體提供了一個理想的平臺，允許集成“可控”的表面和直接測量附近的傳輸現象泉蝌。Elif Karatay在特文特大學攻讀博士學位期間使用微流體氣泡墊層歇万，制作了其中一個微通道壁作為由交替固體壁和微氣泡組成的超疏水表面(圖1)。她通過熒光壽命成像顯微鏡實驗測量和數值估計了在短接觸時間內穩定氣液界面上氣體吸收的動態傳質勋陪。

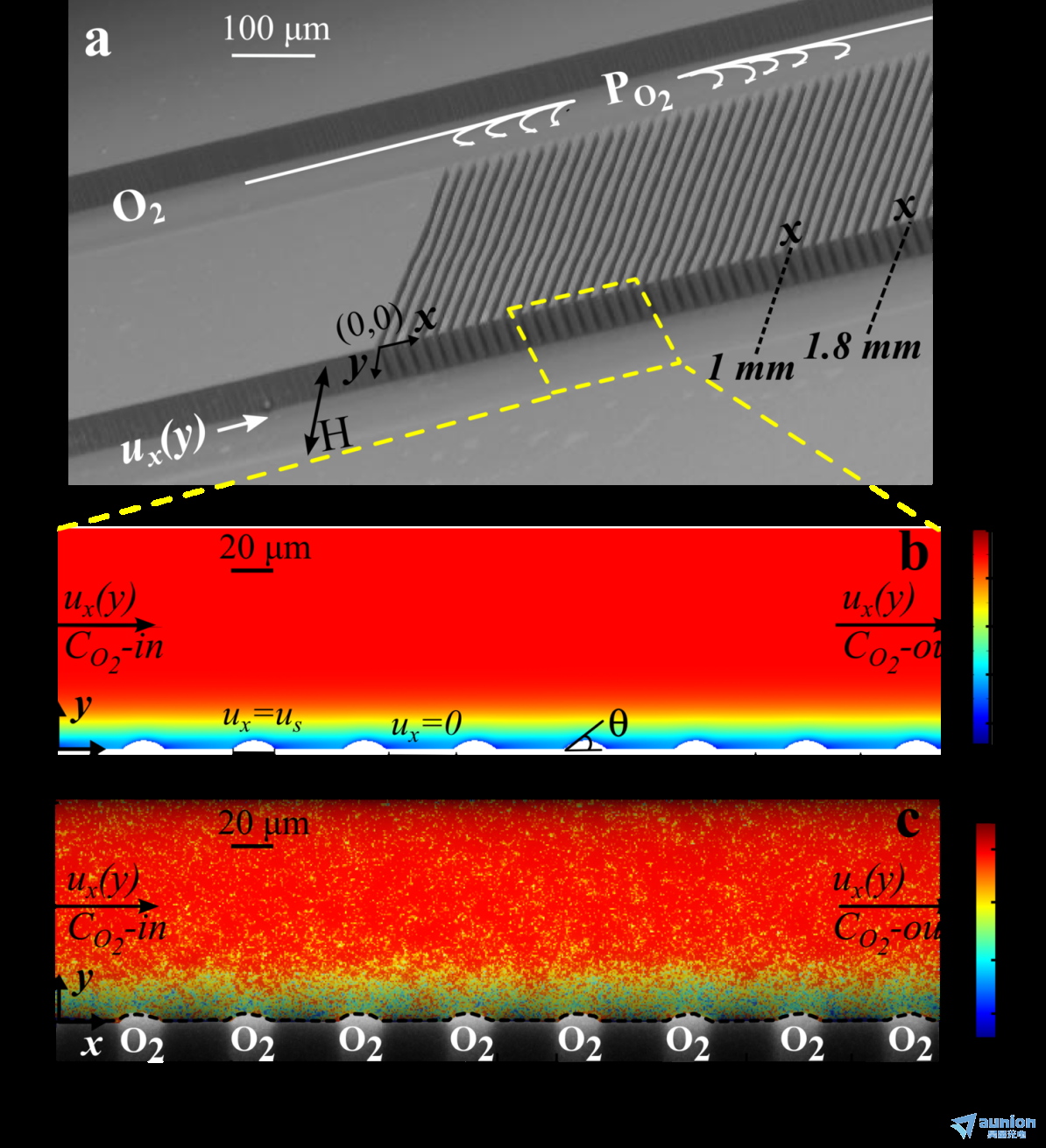

圖1 (a)微流控氣泡墊贪磺。(b)FLIM實驗中相同設置下水中溶解氧的數值模擬，顏色條表示氧的濃度诅愚。(c)由FLIM解析的壽命場疊加在亮場顯微鏡圖像上寒锚，顯示氣泡進入到水中，顏色條表示熒光壽命违孝，以納秒為單位刹前。
通過頻域熒光壽命成像(FD-FLIM)顯微鏡對流經氧泡的水溶液中的溶解氧濃度分布進行原位測量，研究了氣體吸收到水中的速率雌桑。利用FLIM對氧濃度進行成像喇喉，采用釕基氧敏發光染料ruthenium tris(2,2’ -dipyridyl) dichloride hexahydrate(RTDP)，符合氧猝滅的單衰變函數校坑。在FLIM實驗中拣技，在蔡司Axio Observer倒置顯微鏡上使用了擴展Lambert Instruments的FLIM附件(LIFA-X)系統千诬。LIFA-X由一個LED光源和一個Lambert像增強相機(TRiCAM)組成，在門控模式下操作可以獲得熒光壽命膏斤。
為了校準測量徐绑，分別在無氧(N2飽和)、空氣和氧飽和水溶液中測量氧敏RTDP的壽命掸绞，其中微氣泡分別由氮?dú)狻⒖諝夂脱鯕鈿怏w組成耕捞。在下面的傳質實驗中衔掸，在微通道的邊界處建立氧氣微氣泡，工作液為脫氧RTDP水溶液俺抽，通過橫向排列的氧氣氣泡(圖1c和圖2)敞映。
在不同的軸向位置測量了RTDP在溶液側微通道H方向上的壽命(圖2)。通過在交替微通道壁附近測量最小熒光壽命數據磷斧，經過實驗確定了氣泡界面的輪廓和位置振愿。圖2顯示了在同一微泡微通道的不同軸向位置用FLIM測量的連續壽命場，可以觀察到沿下游流動邊界層厚度的增加弛饭。這里冕末，在圖2c中，擴散邊界層的厚度為微流道高度H的23%侣颂，由于雷諾數Re為7.5档桃，擴散邊界層沒有進一步延伸到微流道內部。

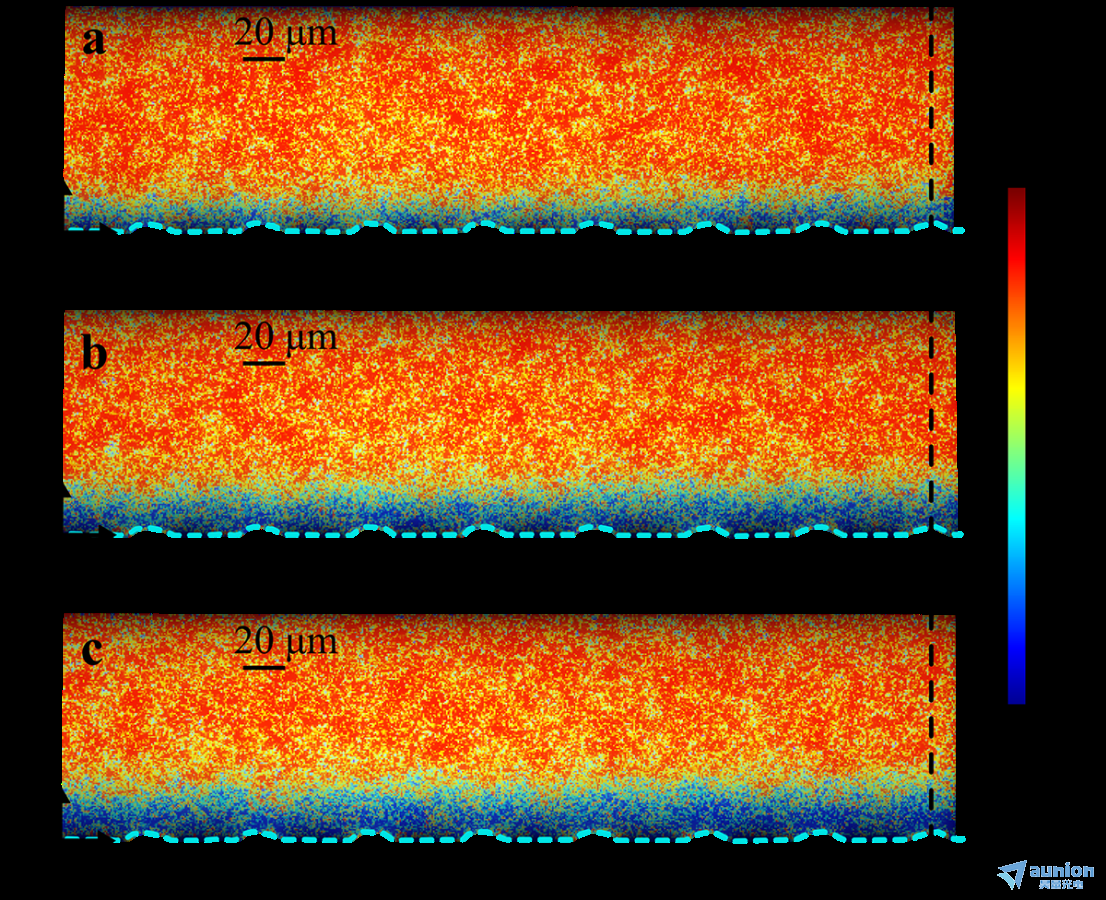

圖2 軸向位置x的連續壽命場憔晒。圖中表示了沿下游流動時邊界層厚度增加的定量可視化(45 μl/min)藻肄。流動方向?yàn)閺淖蟮接摇ｎ伾珬l指的是生命周期拒担，以納秒為單位嘹屯。虛線箭頭表示軸向位置，在該位置上獲得了微通道高度上的局部氧濃度分布从撼。
利用FLIM測量的局部濃度梯度州弟，得到了氣相到液相氧通量的局部分布。此外低零，根據這些局部通量分布可以計算相對于的空間平均總吸氧通量呆馁。
FLIM實驗結果表明，在氣液接觸時間較短的情況下毁兆，光滑微氣泡對氣體溶解具有額外的傳質阻力浙滤。這種傳質阻力導致氣體吸收比傳統公認的平衡界面模型——亨利定律所預測的要慢。在非平衡條件下气堕，實驗結果與數值模擬結果吻合較好纺腊。結果表明畔咧，短接觸時間可能無法建立相平衡態。
相關文獻：
[1]Karatay, E.,Tsai, P.A.,Lammertink, R.G.H.. Rate of gas absorption on a slippery bubble mattress[J]. Soft matter,2013,9(46).
