光電二極管和單點式光電傳感器
1. 光電傳感器
光電傳感器是用于探測電磁波的電子器件滞项，按照探測波段可分為X射線狭归、紫外、可見光文判、紅外光電探測器过椎。其核心原件-光電傳感器可把光信號轉換為電信號，是基于光伏(光電)效應戏仓，其基本機理如下所述疚宇。
光子通過光電光感器后可轉化為電子，并以電流形式輸出柜去，當光子被半導體材料吸收時灰嫉，半導體材料的電子從價帶激發到導帶，然后由電路讀出嗓奢，作為輸出信號。
有三種過程可從材料中激發出電子：光伏效應浑厚，光電導效應股耽，光電發射效應。能夠發生光伏效應的半導體傳感器钳幅，應該由P型區和N型區組成物蝙，并且兩區相互拼接形成P-N結，如圖1(a)所示敢艰。電子吸收光子后诬乞，激發到導帶上，但在價帶上留下空穴钠导，形成了電子-空穴對震嫉。電子在材料內部想著P-N姐方向擴散/漂移，Z后到達N型區牡属，這樣在N型區和P型區之間形成電勢差票堵，即形成了內建電場，如圖1(b)所示逮栅。另一方面悴势，空穴由于帶正電荷窗宇，到達P型區。Z終輸出電流至電路中特纤。這種光電傳感器成為光電二極管(photodiode军俊，PD)。

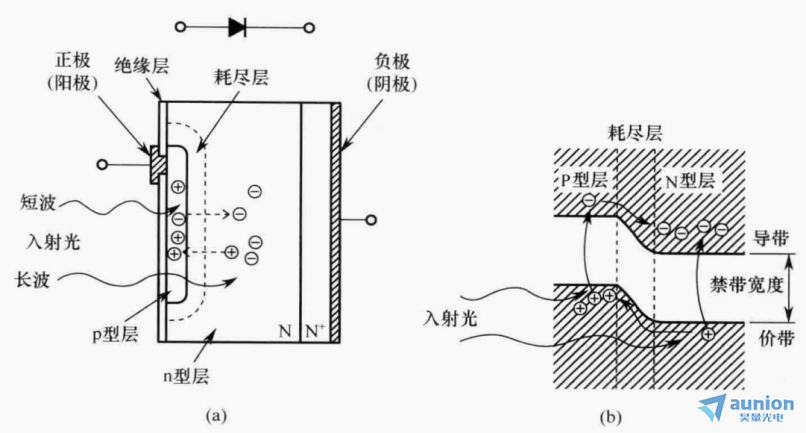

圖1： 基于光伏效應的光電二極管(PD)結構及工作原理圖
(a) 基于光伏效應的PD結構捧存；
(b) 對入射光子響應粪躬，產生電子空穴對，并接受P-N結的電勢差作用而分開矗蕊，輸出電流短蜕。
根據其工作原理，光電二極管能夠探測到能量高于其材料禁帶能力的光子傻咖，此處禁帶寬度是指導帶和價帶之間形成的電勢差朋魔。光子能量 E (單位為 J 或者 eV )可由如下的公式表示：
式中，h為普朗克常數卿操，c為光速警检，e為電子電荷量，
為探測光的波長害淤。
對現在光電二極管中廣泛使用的是硅材料扇雕，由于硅的禁帶寬度為1.1eV，所以波長小于1100nm的光子才能其被探測到窥摄。而InGaAs(銦鎵砷)或InSb(銻化銦)由于由更小的禁帶寬度镶奉，可用于近紅外區域或者更長波長光的探測。
對于紅外區域的不同波段的光電傳感器崭放，通常由評價指標
來對比不同類型傳感器的靈敏度哨苛，
表明了在交流信號下，單位入射光功率所獲得的信噪比大小的靈敏度币砂，如下式所示：
式中建峭，
為輸出電流帶寬；P為輸入光的功率密度(單位為
)决摧；A為有效面積亿蒸。
圖2中展示了幾材料的光電而激光/光電導體的
值。其中碲鎘汞(MCT)探測器的光譜響應與它的組成成分相關掌桩。其中熱電堆傳感器的
值是由傳感器把光子能量轉換成熱能边锁，通過輸出電流的變化映射溫度的變化來測量的。
圖2：不同化合物材料的光電二極管和光電導體的
2. 單點式傳感器
根據光電傳感器的應用類型分類的話拘鞋，其中單點式傳感器是應用于對入射光位置和分辨率沒有要求的情況砚蓬。對于高亮度光探測，使用較普遍的光電傳感器式硅光電二極管盆色，探測光波長范圍為200~1100nm灰蛙，由于硅材料成熟的制備技術祟剔，在可見光區域它的量子效率高達70%，有效面積能達到
摩梧；有效面積越小物延，暗電流越小，響應速度越快仅父；光電二極管的下降時間(響應時間)
與其探測帶寬
關系如下：
式中C和R分別為讀出電路的阻抗和光電二極管的結電容叛薯，其中：
式中的
和
分別為真空介電常數( 固定為
)和相對介電常數；A為光電二極管的有效面積笙纤；d為PN結的耗盡層厚度耗溜。其中A越小，則
越小(即響應速度越快)省容；其次還可以通過縮短耗盡曾厚度來是響應速度加快抖拴。
相關文獻：
[1].Toru.Y.(2015) “光學計量手冊”,[M]:67-71
