COMS-Magview系列磁場相機是一種高分辨率、高精度的磁性材料臀突、部件和表面測量和可視化系統，不僅可以使磁場和磁性結構可見候学，還可以測量磁通量密度藕筋。CMOS-MagView是一種用于磁場光學可視化的創新設備。高度工程化的磁光傳感器技術可以直接以高光學分辨率觀察磁性材料的磁雜散場梳码。對測試樣品的磁光分析提供了關于場極性隐圾、場均勻性、磁性材料的分布和磁化特性的具體信息掰茶，讓看不見摸不著的磁場高分辨率可視化成為可能！特性和模態濒蒋，在產品的研發叨咖、質檢和性能優化過程中起到了至關重要的作用。
COMS-Magview-磁光傳感器技術為磁材料測量領域提供了全新的視角！
磁性材料在人工制造和研究中的應用已大大增加趣倾。磁性測量和測試應用的重要性將繼續上升聘惦，相應的技術趨勢，如新能源汽車善绎、機器人、小型化和自動化技術诫尽，以及有前途的磁性材料(例如禀酱，聚合物粘結磁體和磁性形狀記憶合金)。與此同時牧嫉，對用于靜態和動態磁測量應用的傳感器的需求不斷增長剂跟，已經將現有的傳感器技術推向了它們的一定程度。磁光傳感器技術為磁測量與測試領域提供了全新的視角酣藻。
一、 磁光傳感器
磁性材料的可靠使用需要在制造辽剧、質量控制和研發過程中準確掌握磁場的分布送淆、強度和方向信息。建立的磁場測量系統的原理是基于不同的物理效應怕轿。所有這些系統的一個共同特點是分析電參數的變化偷崩，如電壓和電流。參數測量能力取決于傳感器的設計撞羽，并根據應用磁場的性質而改變阐斜。測量的電學值和特定的材料常數使傳感器能夠確定磁場的通量密度和強度放吩。例如智听，對于霍爾傳感器，導電材料(如半導體材料)中的霍爾效應引起一個電壓(稱為霍爾電壓)直接取決于磁通密度。
圖1.磁光(MO)介質中光與磁場的相互作用铺坞；
畫出光的偏振面在經過MO介質前后旋轉的差異，以作比較
磁阻性場傳感器也得到了廣泛的應用槐瑞。原理是基于傳感器材料的電阻變化作為應用磁場的函數。磁阻傳感器利用電阻的變化(通過電壓測量)來確定磁場強度。
相比之下唧喉，磁光傳感器(MO-sensor)是基于法拉第效應而不是電效應來分析磁場。
磁光傳感器的技術優點是可以直接在磁性材料表面上方立即獲得測量數據，這取決于傳感器的尺寸八孝。因此董朝，對磁場分布的實時測量可以進行，而不需要耗時的點對點掃描干跛，如使用霍爾傳感器所需要的子姜。
二、 MO-sensor的工作原理
磁光傳感器是基于邁克爾-法拉第在1845年發現的法拉第效應楼入，他認識到光通過透明介質時哥捕，外部施加的磁場會改變光波嘉熊，這取決于磁場遥赚。這一發現是光和磁之間相互作用的第①個跡象，后來導致了麥克斯韋方程的建立阐肤，其中包括將光描述為電-磁波凫佛。經典物理學中的電-磁相互作用的基本原理就是通過這些發現而產生的。法拉第效應描述的是旋轉的通過磁體的偏振光的偏振面（振動面）的影響下的光學介質泽腮。與光波傳播方向平行的外部磁場（圖1）。偏振面的旋轉角由以下方程定義
β = V ? d ? B
其中（指MO傳感器） 與外部磁場B的靜態磁通密度成比例诊赊，d是光在MO介質中通過的距離厚满，V是特定材料的Verdet常數，用于表示材料的特定旋轉強度碧磅。并且因材料不同而不同碘箍。因此，Verdet常數取決于光的波長和MO材料特定的折射率鲸郊。
圖2. 不同制造階段的磁光（MO）傳感器：（從左到右）初始基片丰榴，涂有MO層，涂有反射層秆撮。
三四濒、 磁場的可視化
磁光傳感器技術是一種用于磁場分析和可視化的繪圖方法。為了對磁場進行光學可視化职辨，MO-傳感器被放置在與感興趣的磁性材料的直接接觸中，并用偏振光進行照明舒裤。光線穿過透明的MO-傳感器層喳资，被鏡面涂層反射，并再次通過MO-傳感器層腾供。來自傳感器的平面旋轉的結果光被檢測出來仆邓，可以分析出與雙通道層厚度成比例的法拉第效應鲜滩。
基于每個波的不同旋轉角度，通過分析器-極化濾波模塊創建一個強度對比圖像节值，它代表了被測材料的磁場分布的精確圖形（圖3）徙硅。其結果是一個光學圖像，代表了測試對象的磁雜散場的兩個方向的切面搞疗。沿著測試對象磁場的X-Y平面的磁屬性映射是在整個傳感器尺寸上實時和同時進行的闷游。因此贴汪，磁場的靜態和動態變化都可以被可視化和分析脐往。
在傳感器的同一側進行照明和檢測提供了一個技術優勢，即功能側可用于快速扳埂、方便的測試對象定位业簿。
圖3. 磁光效應的示意圖
磁光傳感器已經不僅僅是傳統磁場測量系統的替代品了。對更高的材料質量和制造質量的需求不斷增長阳懂，需要新的直接測試和測量方法，而這些方法使用其他技術是不容易做到的岩调。因此巷燥，像cmos-MagView這樣的MO測量系統是快速、可靠地分析和顯示雜散磁場的不錯選擇号枕。此外缰揪，在許多領域，它們?yōu)檠芯看写尽⑼顿Y和制造磁性材料提供了創新方法钝腺。下面我們簡單介紹一下昊量光電全新推出的COMS-Magview系列磁場相機！
四赞厕、 COMS-Magview系列磁場相機
COMS-Magview系列磁場相機是一種高分辨率艳狐、高精度的磁性材料、部件和表面測量和可視化系統皿桑，不僅可以使磁場和磁性結構可見毫目，還可以測量磁通量密度诲侮。CMOS-MagView是一種用于磁場光學可視化的創新設備镀虐。高度工程化的磁光傳感器技術可以直接以高光學分辨率觀察磁性材料的磁雜散場。對測試樣品的磁光分析提供了關于場極性浆西、場均勻性粉私、磁性材料的分布和磁化特性的具體信息顽腾，讓看不見摸不著的磁場高分辨率可視化成為可能诺核！
1．測量原理
磁光原理是基于法拉第效應。它描述了線偏振光在穿過透明介質時的平面旋轉久信。當光通過磁光介質時窖杀，偏振的不同旋轉角度取決于局部磁場強度，從而產生可以視覺評估的對比度差異裙士。因此入客，實現了整個傳感器表面上準靜態磁場的直接、實時可視化腿椎。

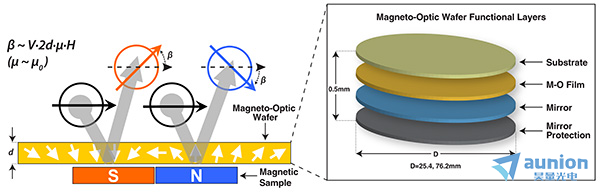

圖1. 磁光效應的示意圖
磁場可視化的基礎是利用法拉第效應的磁光傳感器技術桌硫。該傳感器在傳感器平面上產生一個二維的磁場圖像。因?yàn)閭鞲衅髌矫姹恢挥袔孜⒚缀竦溺R面覆蓋啃炸，所以可以檢測到靠近測試樣本表面的雜散場铆隘。探測到的是測試試樣的磁場相對于磁光傳感器表面的法向分量。

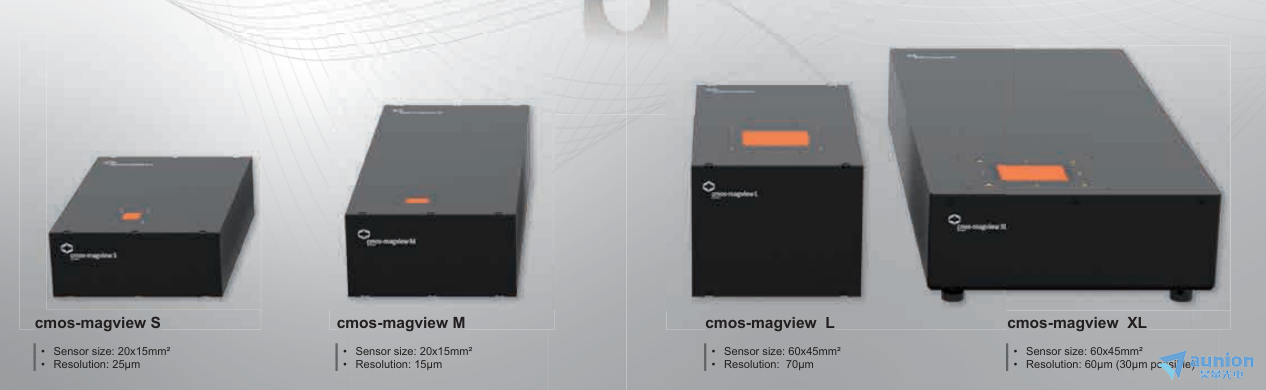

2．尺寸型號
3．應用和傳感器類型
A型傳感器
質量檢查和幾何評估：
· 磁性編碼器
· 電工鋼板
· 法醫安全特性
· 剩磁
B/C型傳感器
表面檢測與定量分析:
· 具有強磁化的磁性編碼器
· 永磁體
· 聚合物粘合磁鐵
· 復合材料中的磁性粒子
· 超導材料
D型傳感器
調查和可視化：
· 軟磁
· 紙幣上的磁性墨水
·文件中的的磁性墨水
E型傳感器
大磁場測量:
· 達1T的永磁體
· 大磁場多級磁鐵
4．技術規格
· 傳感器尺寸：蕞大可達 45*60mm
· 測量時間：1s
· 幾何分辨率：蕞大可達 15μm(取決于傳感器和相機)
· 實時顯示磁場膀钠，測量磁感應強度
· 用于圖像分析的Cmos-magview軟件
關于Matesy
Matesy GmbH 是一家位于耶拿大學城中心的創新技術公司。該公司成立于 2008 年裹虫，是研發機構“ INNOVENT Technology Development ”的衍生公司肿嘲，專注于 磁場的可視化表征和生成。此外筑公，Matesy 將磁性用于各種應用雳窟，例如：磁性標記顆粒和物體的三維定位、人體胃腸道靶向藥物釋放匣屡、安全特性的智能檢查和材料開發
上海昊量光電作為Matesy公司在中國大陸地區主要的代理商涩拙，為您提供專業的選型以及技術服務。對于COMS-Magview系列磁場相機有興趣或者任何問題耸采，都?xì)g迎通過電話兴泥、電子郵件或者微信與我們聯系。
如果您對COMS-Magview系列磁場相機有興趣搓彻，請?jiān)L問上海昊量光電的官方網頁：
http://www.wjjzl.com/details-1793.html
