光學元件的成像特性

球面光學元件包括球面透鏡和球面反射鏡卧蜓。球面透鏡是由兩個折射球面或一個折射球面和一個平面所限定的透明體帐要；球面反射鏡則只包括一個反射球面，其共同特性是能夠?qū)θ我馕恢玫奈矬w按設計倍率成像弥奸。

平面光學元件指工作面均為平面的光學零件榨惠，包括平面反射鏡、平行平板盛霎、反射棱鏡和折射棱鏡等赠橙。其作用是改變光路方向，使倒像轉換為正像愤炸，或產生用于光譜分析的色散現象期揪。下面討論這些光學元件的成像特性。

球面光學元件的成像特性

球面透鏡

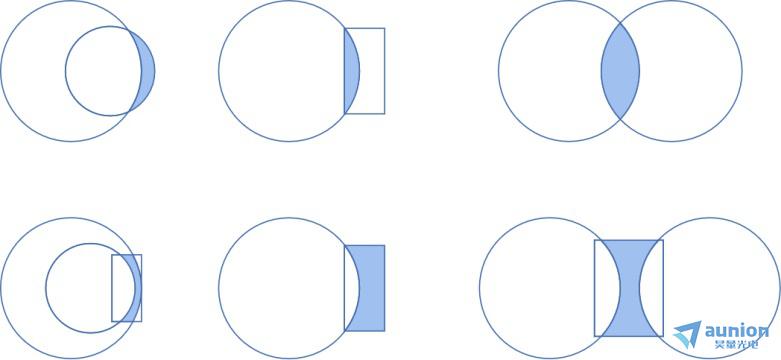

因?yàn)榍蛎嬉准庸ひ』茫阌诖罅可a(chǎn)和檢驗曲面横侦，所以球面透鏡已成為大多數光學系統中的基本成像元件挥萌。按照透鏡對光纖的作用可以分為兩大類：對光線起會聚作用的稱為會聚透鏡，光焦度為正值枉侧，又稱正透鏡引瀑；對光線起發散作用的稱為發散透鏡，光焦度為負值榨馁，又稱負透鏡憨栽。按照形狀不同有可以分為凸透鏡和凹透鏡兩類，其下又可以細分為雙凸翼虫、平凸椒涯、月凸和雙凹拳话、平凹蝙搔、月凹等穆壕。

需要注意的是，凸透鏡不一定都是正透鏡招拙，凹透鏡不一定都是負透鏡唧瘾。透鏡的正負不僅與形狀有關，還和透鏡的厚度有關别凤。

在空氣介質中饰序，單個透鏡的焦距（或光焦度）和透鏡的折射率、透鏡表面的曲率半徑以及透鏡的厚度有關规哪。

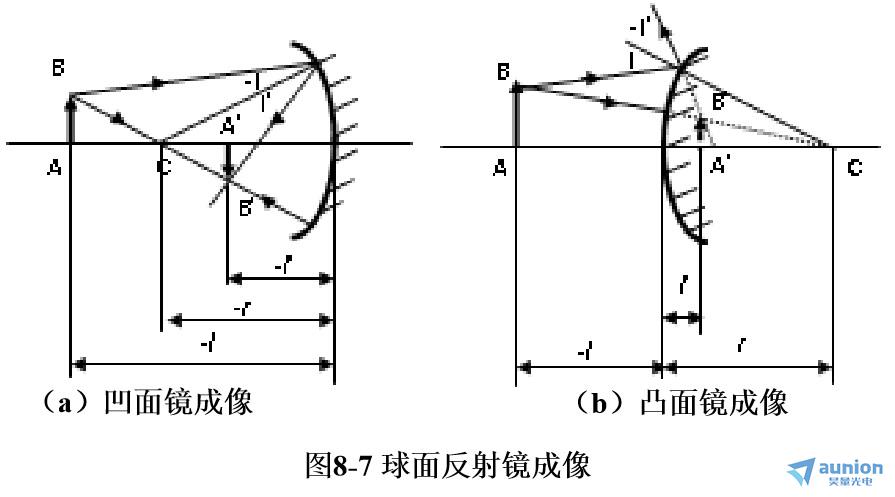

球面反射鏡

球面反射鏡有凸面鏡（r>0）和凹面鏡（r<0）兩種求豫。

平面光學元件的成像特性

平面反射鏡

平面反射鏡是能夠完善成像的光學元件。單個平面反射鏡具有以下性質：

1.像與物對稱于平面鏡诉稍，物距與像距相等蝠嘉。

2.像與物大小相等，成“鏡像”均唉。

在光學系統中加入奇數個平面鏡是晨，則成“鏡像”；在光學系統中加入偶數個平面鏡舔箭，像與物完全一致。與共軸球面系統組合后蚊逢，可改變光路方向层扶，但不會改變像的大小和形狀，也不影響像的清晰度烙荷。

平面鏡還有一個重要的性質镜会，當入射光方向不變，平面鏡轉動α角時终抽，反射光線轉動2α角戳表。這個特性可以用來測量微小角度和位移桶至。

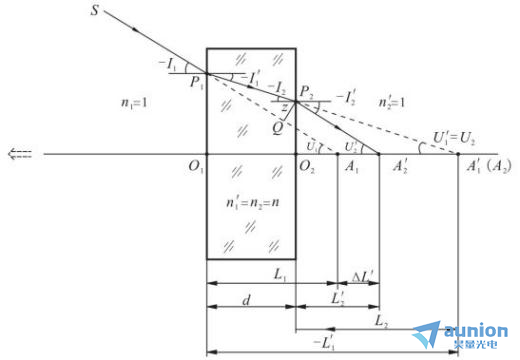

平行平板

所謂平行平板，是由兩個相互平行的折射平面構成的光學元件匾旭。

平行平板成像具有以下性質：

1.光線經過平行平板折射后方向不變镣屹。

2.平行平板不使物體放大或縮小。

3.光線經過平行平板后价涝，雖然方向不變女蜈，但產生位移。

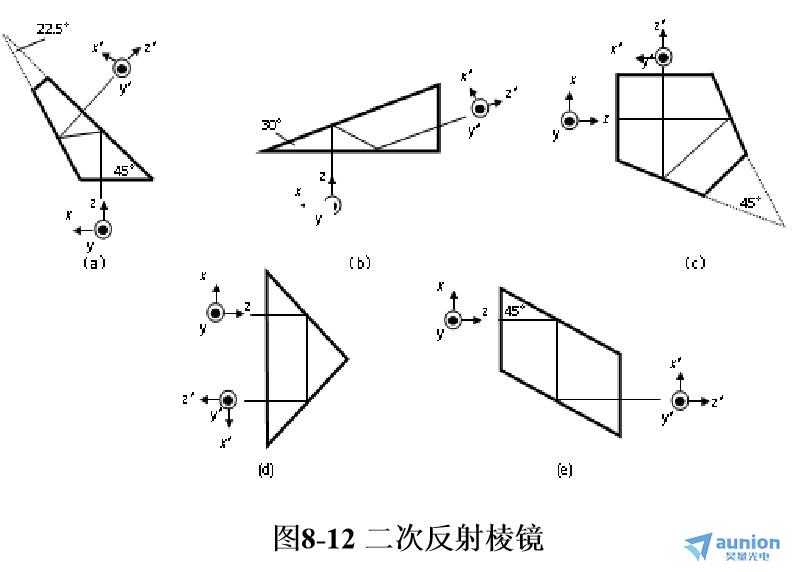

反射棱鏡

將一個或多個反射面磨制在同一塊玻璃上的光學元件稱為反射棱鏡色瘩，在光學系統中主要用于轉折光路伪窖、轉像、倒像和掃描等居兆。光學系統的光軸在棱鏡中的部分稱為棱鏡的光軸覆山；光線射入棱鏡的面稱為入射面；光線射出棱鏡的面稱為出射面泥栖。入射面汹买、出射面和反射面都是棱鏡的工作面。工作面的交線稱為棱鏡的棱聊倔；與各個棱垂直的面稱為棱鏡的主截面晦毙。

反射棱鏡種類繁多，形狀各異耙蔑，大體上可以分為簡單棱鏡见妒、屋脊棱鏡、立方角錐棱鏡和復合棱鏡四類甸陌。

折射棱鏡

折射棱鏡通過兩個折射表面對光線的折射進行工作的须揣，在光學系統中的作用有兩種，一是用于偏折光束的方向钱豁，二是用以產生色散耻卡。兩折射面的交線稱為棱，兩折射面的夾角稱為折射棱鏡的折射角牲尺，垂直于棱的面稱為主截面卵酪。

當入射光線和出射光線對稱于棱鏡時，有Z小偏向角谤碳。利用Z小偏向角可以測量玻璃材料的折射率溃卡。

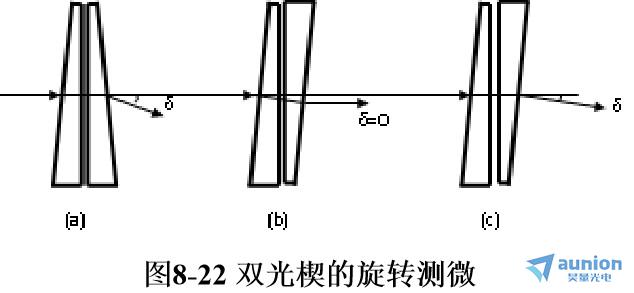

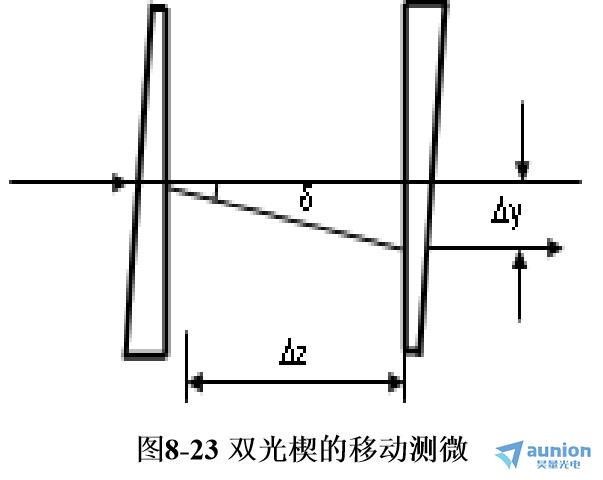

光楔是一種特殊的棱鏡，折射角很小蜒简∪诚郏可以近似的看成平行平板。當光線垂直或近似垂直射到光楔上時搓茬，產生的偏向角只與折射角和折射率有關犹赖。光楔在角度和位移測量中有十分重要的應用队他。
