模態空間系列（五十七）趣味解讀模態空間--如何解釋穩態圖？另外數據點如何影響擬合？
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯叫编，得到了Peter Avitabile教授的書面授權蜕琴，Peter Avitabile教授擁有文章全部權利，北京科尚儀器只為學習教育目的而使用它們宵溅。如您轉載此系列中文翻譯凌简，請保留本段的描述信息。
如何解釋穩態圖恃逻？另外數據點如何影響擬合雏搂？
這里有些概念很重要，要討論一下
參數估計過程是模型（頂點和留數）提取的一個非常重要的部分寇损。通常這被分解成兩個部分 – 在第1步中提取頂點凸郑，接下來在第2步中估計留數。穩態圖是一種工具矛市，用在從數據中提取留數的過程中芙沥。我們討論一下頂點的估計和穩態圖的使用。這里包含幾個簡單的例子來讓你徹底理解估計過程中的關鍵問題點浊吏。
我們假設有一組數據而昨，如圖1所示。作為起點找田，將假定一個三階擬合來很好地描述這個現象歌憨。總體上墩衙，很大的R2系數表明這種擬合是合理的务嫡。但是當包含誤差容限時（點線），可以允許有一定的變動量漆改。顯然可以看到一個點是數據擬合的異常點心铃。如果從數據組中去掉這個異常點，如圖2所示挫剑，那么R2系數增加去扣。那么根據此處所示的這組數據，非常清楚地說明暮顺，數據質量對于提取一組有效的參數是非常重要的叹括。擁有高質量的數據對于估計過程是重要的恨课。

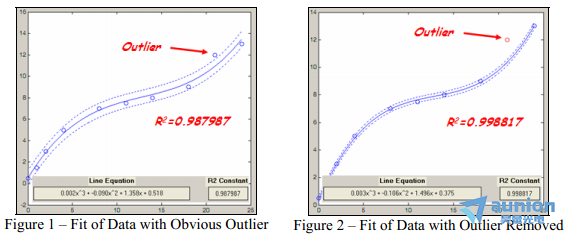

圖1 – 帶有明顯異常點的 圖2 – 去掉異常點的數據擬合
根據這個簡單的例子，顯然惫恼，良好的數據非常重要〉笛海現在考慮圖3所示的數據。這是非常簡單的一組數據，看起來具有非常簡單的一階特性令宿。隨著模型的階數增加叼耙，我們研究估計出的參數。
圖3 – 一組相當線性的數據

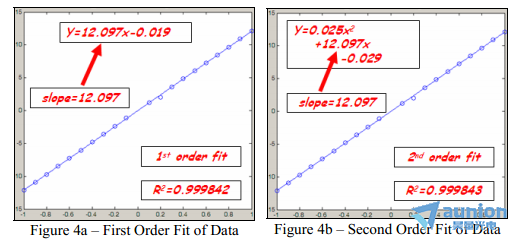

圖4a – 數據的一階擬合 圖4b – 數據的二階擬合

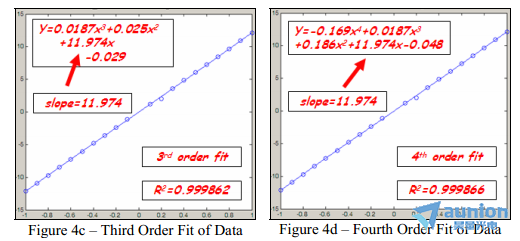

圖4c – 數據的三階擬合 圖4d – 數據的4階擬合
圖4中的圖形顯示了隨著模型階數從1階增長到4階粒没，斜率估計的演變筛婉。圖4a中，一階擬合得到一個13.097的斜率癞松、一個很好的R2值∷觯現在隨著模型階數增長到2階，斜率仍然是12.097响蓉，R2值不錯硕勿。所以模型階數增加到2階沒有產生斜率估計上的變化。當然枫甲，一般地源武，對更高的階數項進行調整來解釋所測數據上的變化。
隨著模型階數增加到3階想幻，斜率是11.974粱栖，非常接近于先前根據1階和2階模型計算出來的斜率。實際上举畸，斜率只有1%的區別查排。所以我們可以認為斜率基本相同凳枝，離之前的估計沒有大的改變抄沮。并且隨著階數模型進一步增加到4階模型，斜率再一次估計為11.974岖瑰，沒有改變叛买。
所以這個過程完成之后，普遍的共識將是數據的斜率參數大約是12.0蹋订，隨著模型階數增加率挣，極少發生改變。另外注意到露戒，我用什么階數的模型無關緊要椒功，因?yàn)檎`差在1%之內。所有的階數得到了基本相同的斜率智什。
這個簡單的例子確實提供了穩態圖形成幕后所發生事情的確切理解动漾。隨著模型階數增加，將有頂點的估計荠锭。如果從一個模型階數到下一個模型階數旱眯，估計出的頂點只是改變了很少一點，那么軟件將提供一個標識（或指示符）來幫助理解頂點是否達到了某種“穩定值”，在某種規定容限之內删豺。（為了確定頂點的穩定性共虑，這些容限對頻率可能設置為1%，阻尼為5%呀页。）通常將提供一些指示符號妈拌，被疊加到SUM，MMIF 或CMIF圖上蓬蝶。作為參考一個典型的穩態圖如圖5所示供炎。穩態圖幫助確定隨著模型階數增加，哪些頂點是“一致的”或穩定的疾党。
圖5 – 典型的穩態圖
如果你有關于模態分析的任何其他問題音诫，盡管問我好了。
