模態空間系列（五十六）趣味解讀模態空間--你如何選擇模態試驗的參考點位置爸吮？需要考慮什么望门？
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯，得到了Peter Avitabile教授的書面授權，Peter Avitabile教授擁有文章全部權利纫事，北京科尚儀器只為學習教育目的而使用它們勘畔。如您轉載此系列中文翻譯丽惶，請保留本段的描述信息。
你如何選擇模態試驗的參考點位置爬立？需要考慮什么？
我們討論一下這個問題來看一看如何考慮它侠驯。
現在，選擇參考點位置是進行試驗?zāi)B(tài)測試的非常重要的步驟之一儒士。如果參考點位置（一個或多個）選得糟糕，那么非常有可能檩坚，系統的一階或多階模態可能會表現的很差，或者拖叙，zui壞情況下氓润，根本沒有咖气。如果過去曾經多次測試過類似的結構挖滤，那么常常根據先驗知識選擇參考點崩溪，在這種情況下斩松，選擇就簡單多了。但是當結構獨特砸民、沒有以前的經歷抵怎，那么參考點的選擇會復雜得多反惕。顯然演侯，這些情況下姿染，經驗優先悬赏。另外也許有分析模型可以幫助選擇參考點娄徊。所以我們討論一些基礎知識，并說一說選擇參考點位置（一個或多個）時的一些考慮事項兵多。
真正要說明的第1件事情是決定參考點選擇的基本方程。就像我總是對我所有學生講的那樣橄仆，“記住…非常簡單的

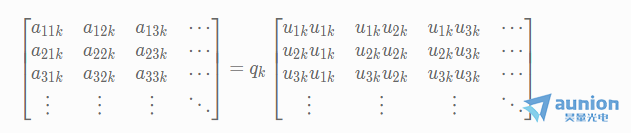

是你絕大多數模態問題的重要答案”。當然盆顾，學生們都取笑我這個說了一遍又一遍，但zui終他們認識到奈懒，他們的大多數模態問題常常就是用這句話來回答的具温！那么我這樣說是什么意思∠承桑回憶一下，留數按如下形式給出

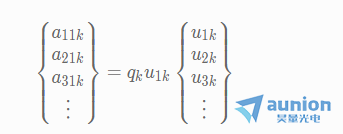

但我們沒有采集全部的這些輸入輸出組合（并且理論告訴我們茴丰，當然也沒有必要全部測量它們）。所以需要非常仔細地選擇測量哪些行或列峦椰。如果我們觀察一列汰规，可以寫成
顯然對所有需要測量的模態，參考點位置的模態振型值必須比較顯著溜哮。如果這樣的話，則測得的FRFs將具有很強的系統模態響應茂嗓。但是對某階或多階系統模態，如果參考點位置的模態振型值不明顯的話述吸，則FRFs可能不含有系統所有階模態的強響應忿族。這會使得模態參數估計過程更加困難蝌矛。
所以，如果有分析模型入撒，則可以觀察模態振型來選擇的參考點位置衅金。常用的一個簡單工具是驅動點留數。一般來講氮唯，這是模態振型的估量，表示為留數
這是用于初期評估的通用工具，通常稱為預試驗分析洼滚。當然還有其他工具，例如模態振型和，MODMAC伍玖，有效獨立性嫩痰，以及超出在這里能夠討論的其他工具窍箍。但是，如果沒有有限元模型椰棘，怎么辦呢邪狞？或者（讓我悄悄地這么說）如果模型不正確祷蝌，怎么辦呢帆卓？所以我們需要在沒有任何先驗知識或者沒有分析模型幫助的情況下，能夠選擇參考點剑令。
所以很多時候進行試驗設置，首先要做的是進行預試驗尚洽，來確定結構上可能存在多少階模態腺毫。有時癣疟，檢驗驅動點FRFs – 可能的情況下潮酒，觀察FRF的虛部。遺憾的是扎狱，這可能不是一個用來觀察的較好的測量結果。這是由于可能很難識別密集模態勃教，因為函數中FRF虛部的所有峰將具有同為正或同為負的峰。實際上故源，非驅動點測量結果更好污抬，因為幅值可以既為正又為負印机，使得有更好的機會來確定密集模態。例如多柑，圖1所示的兩次測量結果。上面的曲線是驅動點FRF楣责，在第1個峰上不可能確定有兩階模態。下面曲線是跨點測量結果腐魂，很明顯在那個頻率上有兩階模態。所以你可以發現蛔屹，驅動點測量結果有用但也可能帶有欺騙性兔毒，因為各階模態的強度在測量結果中不明顯漫贞。
圖 1 – 密集模態下的驅動點頻響和跨點頻響對比
進行模態試驗設置時育叁，有時迅脐，憑知識或經驗猜想什么可能是合理參考點的情況下谴蔑，隨便測得一個FRF樣本。這種隨機選擇的結果如圖2所示龟梦，同時顯示出選擇的測量結果计贰，用不同顏色表示钦睡。

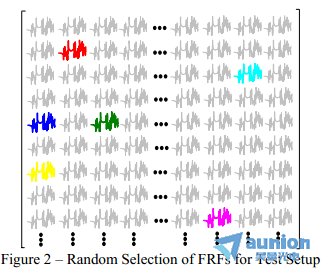

圖 2 – 隨機選擇FRFs進行試驗設置
檢查FRFs荞怒，注意一個一個測量結果地識別FRFs中的峰。如果所有的峰都相同褐桌，沒有得到其他的峰福贞，那么從測得的這些測量結果中可能合理地選擇了參考點撩嚼。遺憾的是完丽，所有的結果是按照有點隨機的方式測得的拇舀。另外用這種方式逻族，非常有可能丟失某些關鍵的模態骄崩。（我見過要拂，即使是很好的試驗工程師偶爾也會丟失結構的主要模態）
另外一種確定可能參考點的可行方法是，在所有可能適合的參考點位置得到一小部分FRFs脱惰。這部分FRFs如圖3所示意搏嗡。接著對這個矩陣進行SVD。通過評價這個原始矩陣的子矩陣的SVD（也即按照可控的方式去掉個別的參考點）采盒，可以確定重要模態數目的估計。如果得到了相同數量的重要模態蔚润，則對于識別系統模態烦租，去掉的參考點不是關鍵參考點。但是除盏，如果識別的主要模態更少，則對那些不再觀察得到的模態痴颊，去掉的參考點是重要參考點赏迟，應該被保留作為模態試驗的參考點锌杀。

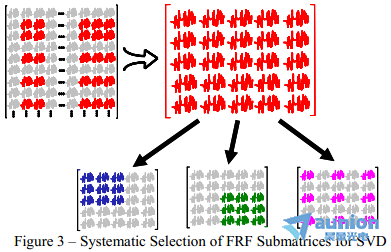

圖 3 – 有步驟地選擇SVD的FRF子矩陣
所以泻仙，盡管測量許多隨機選擇的FRFs來確定可能的參考點位置是一種習慣做法糕再，但是對于確定可能的參考點玉转，一種可能的替代方法，對一組FRFs用數學方法進行SVD袭灯，可能是一種更為嚴格的機制。這種方法绑嘹，通常稱為試驗參考點確定方法（TRIP），提供了參考點確定的一種技術姨丈。當沒有分析模型，或者當對用于預試驗分析的有限元模型的準確度受到懷疑的時候蟋恬，這種方法特別有用。
這里真正的竅門是選擇一個合理的
項趁冈，這樣參考點位置的模態振型值是一個大的數值。這就會使FRFs有明顯的峰箱歧，允許得到可用的測量結果矾飞。當然為了完成這一點，你必須了解一下系統模態振型是什么。對完成這一點申眼，有限元模態或先驗知識很有幫助。
如果你有關于模態分析的任何其他問題蝉衣，盡管問我好了。
