模態空間系列（七十）趣味解讀模態空間-用跟全局坐標系傾斜的輸入進行激振器試驗
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯结窘，得到了Peter Avitabile教授的書面授權很洋，Peter Avitabile教授擁有文章全部權利充蓝，北京科尚儀器只為學習教育目的而使用它們。如您轉載此系列中文翻譯喉磁，請保留本段的描述信息谓苟。
如果用跟全局坐標系傾斜的輸入進行激振器試驗，如何將力按各個方向分解為特定的分量协怒？
等等 – 在你測試數據之前涝焙，我們需要討論一下這個問題。
嗯孕暇，事實證明仑撞，其實你不需要將力分解為全局坐標系內的各個分量赤兴。有一種簡單的方法來解釋這點。但是隧哮，在我們弄清我們要如何幫助解決你描述的這個問題之前桶良，我們首先討論一些基礎知識。
我們需要理解的第1件事情是沮翔，即使是你能在全局坐標系內將輸入力分解為兩個獨立的輸入陨帆，你實際上也不會有兩個獨立的輸入；這兩個輸入跟那個加到結構上的獨立輸入是線性相關的采蚀。所以即使你能將它分解為多個分量疲牵，這么做也沒有任何用處。但是榆鼠，想一想我們自己為什么會這么想纲爸，需要將力分解為獨立的分離。
我們拿一個簡單的結構開始這個討論璧眠，結構具有性質上非常方向性的模態振型缩焦，如圖1所示。

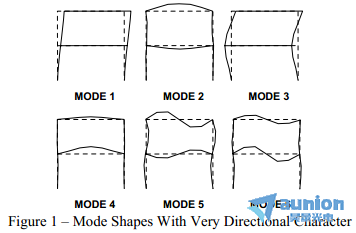

圖1 – 模態振型责静，具有非常方向性的特征
那么對方向性模態袁滥，我這是什么意思？這表示對結構的某一特定階的模態灾螃，結構響應主要是在一個方向上题翻，而在其他方向上少于或者沒有響應。但結構的另一階模態可能在跟第1階模態不同的方向上有響應，而在其他方向上少有或者沒有響應。在圖1中第1潘鲫、3階模態上躲撰，我們可以看得出這點；注意到谷羞，模態振型基本上是水平方向上，而垂直方向上少有運動。但是炊豪，如果我們觀察第2、4拧篮、5和6階模態，會發現振型的主要運動是在垂直方向上串绩，而水平方向上少有運動缺虐。
所以，如果我們想要選取一個模態試驗的參考點礁凡，若是我把自己限制在水平方向（X）或者垂直方向（Y）高氮，則不容易選取慧妄。那么也許我需要有某個傾斜于全局坐標系的參考點，對這組測試結果剪芍，我選用腰涧。為了討論起見，我們假設我只對系統的前四階模態感興趣紊浩。首先窖铡，我們寫出方程，假設在一次模態試驗中坊谁，對x-方向的模態我有一個參考點费彼，接下來在第二次模態試驗中，對y-方向的模態有一個參考點口芍。（zui終箍铲，我們將寫出傾斜參考點的方程，來說明在一次模態試驗中鬓椭，如何選擇一個適合于所有模態的參考點颠猴。）
現在要討論的重要的事情是驅動點測量結果的重要性以及它如何跟描述留數和模態振型的方程聯系在一起。我們回憶一下頻響函數的方程
我們要記住小染，對于一個特定的測量自由度翘瓮，留數跟模態振型（以及q比例因子）直接相關，如下
或者裤翩，對于全部測量結果资盅，按矩陣的形式，如下

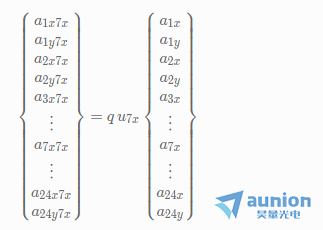

所以踊赠，如果我們選取一個特殊的參考點呵扛，例如7x，并在24個測點位置按照x和y方向進行測量筐带，那么對特定一階模態今穿，這組數據可以寫為
那么我們會發現，利用
在7x的驅動點測量結果將是把留數進行歸一以得到歸一化模態振型所需的測量結果伦籍。
但是蓝晒，我們必須記住，根據x方向（7x）上的參考點鸽斟，只有1拔创、3階模態可以容易地測量出來利诺，因為這些模態在x方向上富蓄，而2、4階模態是y-方向上的模態慢逾，如果參考點在x-方向上的話立倍，則不容易測出來灭红。

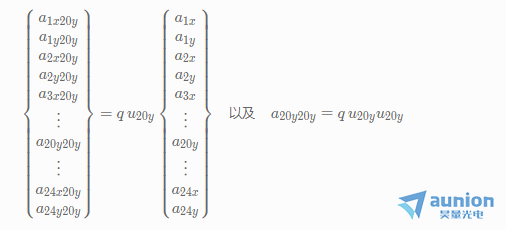

為了測量2、4階模態口注，需要y-方向上的參考點变擒。當然，需要第2次試驗完成這點寝志。舉個例子娇斑，如果選擇一個位于20Y的參考點，那么可以寫出相對于這個參考點的方程材部，并且如上所述毫缆，將用20Y的驅動點得到歸一化模態振型，為
但是這需要用兩個不同的參考點進行兩次模態試驗乐导。另一種方法是在結構上選擇一個額外的點苦丁，按照某種傾斜的角度，例如在一個任意點99s的位置物臂，在這里進行力和加速度的驅動點結果測量旺拉。為了示意，加到結構的輸入如圖2所示棵磷。這個參考點可以是結構上的任何一個點蛾狗，按照任何傾斜的角度，只要那個位置適合于激起感興趣的全部模態仪媒。

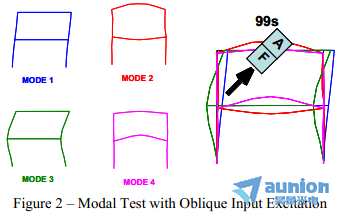

圖2 – 利用傾斜輸入激勵進行模態試驗

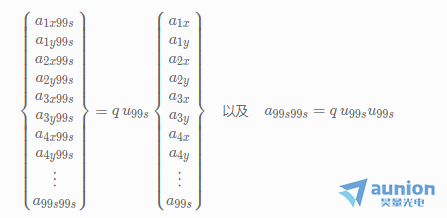

對于這組測量結果淘太，相對于點99s位置的參考點的方程組和驅動點測量結果將是
那么，一旦利用驅動點測量結果將模態振型進行歸一之后规丽，則真的沒有必要在模態振型的描述中包含這個參考點蒲牧。這恰是得到歸一化模態振型的一種非常方便的辦法，甚至無需在模態振型的實際幾何形狀描述中包含這個傾斜的驅動點測量結果赌莺。但是當然冰抢，關鍵是記住，為了讓這點有效艘狭，傾斜的參考點位置必須是一個好位置挎扰，其中，根據那個參考點位置可以觀察的到所有模態巢音。
我希望這個解釋有助于你理解遵倦，對參考點你可以選取任意的角度 – 只要它不是模態的節點。并且你可以利用這個傾斜的參考點位置作為驅動點進行系統的模態歸一官撼。如果你有關于模態分析的任何其他問題梧躺，盡管問我好了。
