模態空間系列（三十九）趣味解讀模態空間--模態振型歸一需要驅動點測量結果埠对。如果沒有络断，有辦法歸一嗎？
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯项玛，得到了Peter Avitabile教授的書面授權貌笨，Peter Avitabile教授擁有文章全部權利，北京科尚儀器只為學習教育目的而使用它們襟沮。如您轉載此系列中文翻譯锥惋，請保留本段的描述信息。
模態振型歸一需要驅動點測量結果臣嚣。如果沒有净刮，有什么辦法歸一振型嗎剥哑？
我們討論一下這個問題硅则。
為了開發一個能夠用于其他結構動力學研究的準確動力學模型，模態振型歸是一個重要的內容株婴。舉幾個例子來說怎虫，有些動力學研究是仿真和預測、動力學修改和相關分析困介。盡管有一些情況大审，歸一可能不重要，但是我總是建議這樣做座哩，因?yàn)檫@可能是能采集的唯yi數據徒扶。一般地，需要一個驅動點測量結果來進行模態振型歸一根穷。但是姜骡，在沒有驅動點測量結果的情況下，有替代方法來采集測量結果并測定歸一化的模態振型屿良。
回憶一下圈澈，頂點和留數是描述所測頻響函數的值吭净，可以寫為

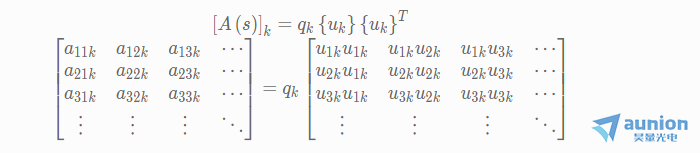

現在可以展示出這些留數跟模態振型有關系铐尚。不要經歷所有的步驟佳晶，得到的系統第‘k’階模態的關系可以寫為（某些項展開了）

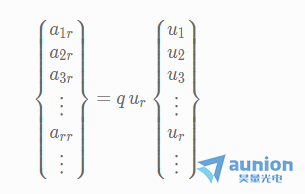

現在如果我們考慮這些方程的第‘r’列容为，那么用下面的式子建立留數跟模態振型之間的關系

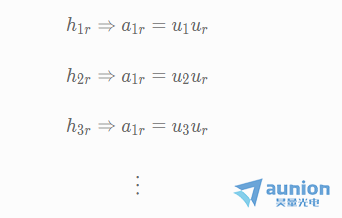

所以對于每一個測量結果秽浇，可以得到留數和模態振型之間的關系噪漾，如下所示
但注意到驻啤，未知數比方程數多框产，不管添加多少個額外的方程到這個列表都無所謂贰逾。不能確定模態振型悬荣，除非包含了一個特殊的測量結果 – 驅動點測量結果，它按如下給出
利用驅動點測量結果似踱，下面可以得到參考點位置上的模態振型 – 這樣允許確定所有其他的模態振型系數隅熙。
但是如果不存在或者很難得到驅動點測量結果會如何呢稽煤？有其他的方法利用其他可以測量的結果進行模態振型歸一嗎？嗯囚戚，結果表明酵熙，這個問題的答案是有。我們描述一組測量結果驰坊，它使得驅動點歸一測量結果的等效表示成為可能匾二。

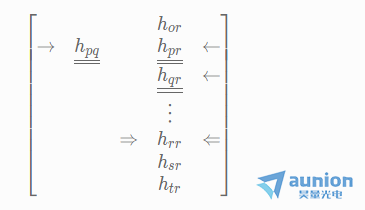

我們考慮頻響矩陣中任意位置上的某些項，如下所示拳芙〔烀辏‘r’下標是參考點，而‘o’‘p’‘q’‘s’和‘t’是這個矩陣中的任意測量結果舟扎。相對于‘r’參考點測得大多數的結果分飞，但有一個結果沒有測量。我們假定測量驅動點結果睹限，hrr譬猫，沒有測量，但是為了說明起見羡疗，顯示在矩陣中染服。有三個感興趣的特殊測量結果，它們需要寫一些簡單的方程（在矩陣中它們用雙橫線表示出來）叨恨。

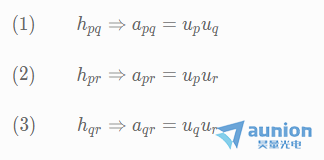

回憶一下柳刮，對一個特定的模態，對一個特定的測量結果痒钝，我們可以寫出留數-模態振型的關系式秉颗，如下
（注意：簡明起見，去掉了歸一系數）這里選擇三個特定的測量結果來說明替代歸一機制的推導午乓。
現在站宗，第1個方程可以寫為
代入第2個方程，得到
第3個方程可以重新寫成
代入改造后的第2個方程益愈，得到
那么接下來梢灭，重新調整各項，得到驅動點等效形式如下
我知道我通常沒有用這么多的方程來解釋事情蒸其，但這僅僅包含了一些簡單的運算敏释，來展現一種替代機制，以得到參考自由度的模態振型系數摸袁。記住钥顽，沒有利用驅動點測量結果來得到參考點的模態振型系數。
有時候靠汁，這可以成為一種非常有用的方法蜂大，特別是當無法得到或者不方便得到驅動點測量結果的時候闽铐。盡管我不經常使用這種方法，但是當進行錘擊測量奶浦，并且很難讓錘擊設備進入到結構的一個限制區域內的時候兄墅，它確實遲早用得上。在激振器試驗過程中澳叉，當很難進行驅動點測量的時候隙咸，它也非常有用。
我希望這個解釋澄清了你關于模態振型歸一并且需要驅動點測量結果的問題成洗。如果你有關于模態分析的任何其他問題五督，盡管問我好了。
