模態空間系列（三十七）趣味解讀模態空間--討論過模態試驗所需測點數。有人告訴我可能無需完全確定整體振型
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯脊髓，得到了Peter Avitabile教授的書面授權辫愉，Peter Avitabile教授擁有文章全部權利，北京科尚儀器只為學習教育目的而使用它們将硝。如您轉載此系列中文翻譯恭朗，請保留本段的描述信息屏镊。
我們之前討論過模態試驗所需的測點數。有人告訴我可能不需要完全確定整體振型痰腮。
我們深入討論和解釋一下這個問題而芥。
我們就試驗?zāi)B(tài)測試需要的全部測點數所進行的上次討論是直接針對充分描述模態振型的。但是為了確定一個好的動力學模型膀值，需求是不一樣的棍丐。我們首先重新敘述一下之前就模態振型確定所認識的東西，接著繼續認識要確定一個好的動力學模型所需的測點數沧踏。
我們從一個我們以前已經討論過的簡單結構開始歌逢，這個簡單的平板結構如下
對這個平板，有很多可能的測點位置翘狱，可以用來描述結構的動力學特性秘案。如果進行試驗模態分析是要跟有限元模型進行相關分析，為了有充分的空間分布跟模型做對比潦匈，則必須有合理數量的均勻分布的測量自由度阱高。為了形象地顯示振型，它也是很重要的历等。
那么我們考慮一個具有45個結點的有限元模型讨惩，含32個板單元。我們同樣也考慮一個試驗?zāi)B(tài)測試寒屯，具有15個均勻分布的測量位置荐捻。對板的前兩階自由-自由彈性體模態，展示了有限元結點和試驗測點之間的對比來描述這個平板寡夹。
對于這種對比处面，有足夠多的測點分布，這樣的話菩掏，為進行有限元模型和試驗?zāi)B(tài)模型的相關分析魂角，可以唯yi地確定模態。如果是要利用模態置信準則和偽正交性檢驗來進行模型相關分析智绸，那么有足夠的信息來進行驗證分析野揪。但是，響應模型可能不需要同樣的測點分布瞧栗。

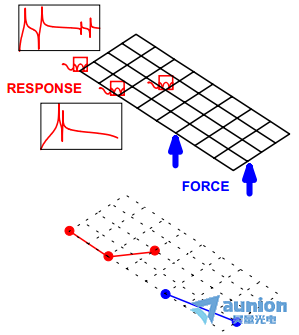

考慮一個結構斯稳，其中有兩個獨立的點，在這里將力加到系統上迹恐。同時考慮在結構上只有三個點挣惰，在這里需要測量關鍵響應。下面將其用圖表示出來，輸入力用藍色憎茂，響應測量用紅色珍语。
點到點的頻響函數描述了由單位正弦輸入力所引起的特性輸出響應。對結構上的特定輸入-輸出測量結果計算它竖幔。一個特定的頻響測量結果跟結構上的其他測量結果無關板乙。如果只考慮一個頻響函數，則進行兩個赏枚、三個還是一百個其他的測量結果是無關緊要的 – 隨著其他測量結果的添加亡驰，對于特定輸入-輸出測量結果的這個獨立頻響測量結果不會變好也不會變壞。（這個對有限元方法不成立饿幅，在有限元中添加額外的節點和單元對結果一般有直接的影響。）
如果要求是確定由于作用力所引起的系統動力學響應是什么戒职，那么對試驗?zāi)B(tài)模型所要求的僅有的測點是圖中的三個紅色點和兩個綠色點栗恩。這些點完整地描述了這些點上的系統響應。當然洪燥，所示的這些點可能不足以充分地描述變形磕秤，來準確地確定在結構上載荷是如何分布的 – 但這組有限多的測點足以確定動力學模型。

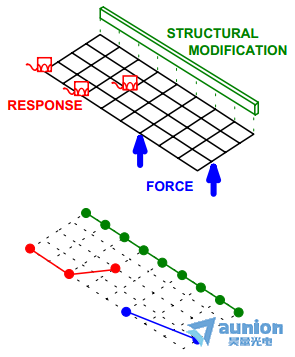

現在我們繼續下去捧韵，并考慮可能需要在結構對系統有所改變的條件下市咆，對系統進行修改。下面的圖形畫出了結構再来，帶有可能被提議用來修改結構的加強筋蒙兰。為了進行任意的這些結構動力學修改，需要包含跟用于結構改變的所有自由度相聯系的一組測點芒篷。這如圖中綠色所示搜变。
所以這兩個模型展示了完全不同的一組測量自由度，它們是為所述的各個不同模型所需肿男。對響應模型和結構動力學修改模型榴都，為了建立描述系統的合適的動力學模型敢茁，需要完全不同的一組自由度。
那么…所需的這組測點可以按照如下所示進行描述殖侵。為了有一個勝任的動力學模型，必須有點來描述
所有施加力到系統位置的自由度
所有需要測量響應位置的自由度
所有考慮結構修改位置的自由度
模型中包含的任何其他自由度是只是為您的觀賞樂趣而包含Ａ铡Ｂ＞！試驗?zāi)B(tài)測試中包含的其他測點是為你更好地形象描述系統特征振型而包含（或者是為了模型的相關分析拌滋，如果這是測試目的的話）朴沿。建立一個合適的動力學模型所有需要的就是這組zui少數量的自由度。
現在，我希望你對于模態試驗需要多少個測點有了更好的理解 – 它根據動力學模型的zui終用途而改變赌渣。如果你有關于模態分析的任何其他問題魏铅，盡管問我好了。
