模態空間系列（三十五）趣味解讀模態空間--為什么有些測量結果有反共振點而有些沒有挨决？
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯，得到了Peter Avitabile教授的書面授權订歪，Peter Avitabile教授擁有文章全部權利脖祈，北京科尚儀器只為學習教育目的而使用它們。如您轉載此系列中文翻譯刷晋，請保留本段的描述信息盖高。
為什么有些測量結果有反共振點而有些沒有？我們討論一下這個問題掏秩。
這個問題問得好或舞。你完全對 – 有些測量結果有反共振點而有些沒有。為什么會這樣蒙幻？我們首先討論一個特殊測量結果映凳，稱為驅動點測量結果，接著再延伸這個討論邮破，來解釋測量結果中反共振是怎么發生的诈豌。

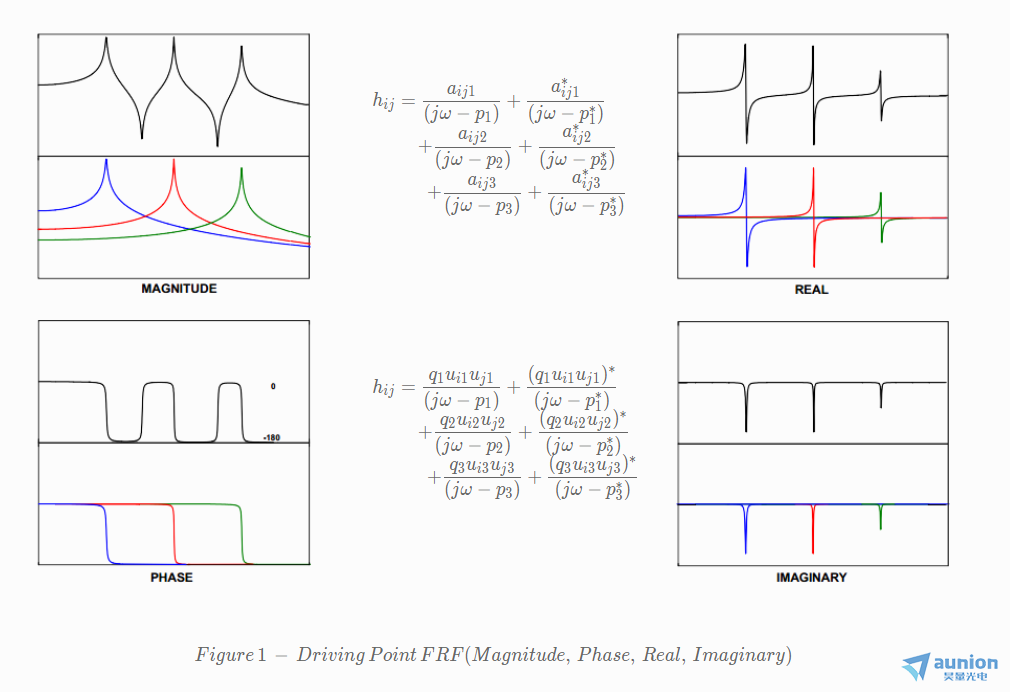

首先解釋驅動點測量結果。驅動點測量結果是在同一個點沿同一個方向測量輸入力和輸出響應抒和。一個典型的驅動點測量結果如圖1所示矫渔。
對于驅動點測量結果摧莽，注意到幾點：
在幅頻圖中所有的共振都由反共振隔開
每經過一個共振點相位降低180度庙洼，而每經過一個反共振點，相位增加180度
頻響的實部圖中，峰一定都指向同一個方向
驅動點測量結果可以看作是所有階模態之和油够，或者看作每階模態貢獻的結果蚁袭。在圖1的四幅圖中，上圖含有所有階模態的和石咬，而下圖顯示出各階模態的貢獻揩悄，對于所示的前3階模態，頻響由描述系統每階模態的各個單自由度振子之和所組成鬼悠。作為參考删性，回想一下，頻響可以寫成留數或者模態振型的形式焕窝，如圖1所示蹬挺。
現在既然明白了驅動點測量結果，可以討論另外的事情了它掂。例如汗侵，頻響函數的虛部必然都有相同的方向，在這種情況下每階模態中間存在一階反共振群发。這是因?yàn)樵诜垂舱耦l率上1階模態和2階模態的頻響幅值相等。但在這個頻率上发乔，盡管幅值相等熟妓，但相位彼此180度反相。這意味著1階模態和2階模態相等栏尚，而符號相反起愈。因此函數趨向于零。（當各階模態遠離時译仗，如圖所示抬虽，實際上還有來自其他階模態的貢獻，但通常非常小纵菌。）
現在阐污，這意味著當各階模態的虛部具有相反的符號時，相位不一定反相 – 那么各階模態加在一起咱圆，不會產生反共振笛辟。所以每個測量結果可以有反共振或者沒有反共振（馬鞍狀），依賴于頻響函數虛部的方向序苏。對相鄰模態手幢，當頻響函數的虛部具有相同的方向，那么這兩階模態之間存在反共振忱详。當相鄰模態的虛部具有不同的符號或方向時围来，則這兩階模態之間存在馬鞍形。

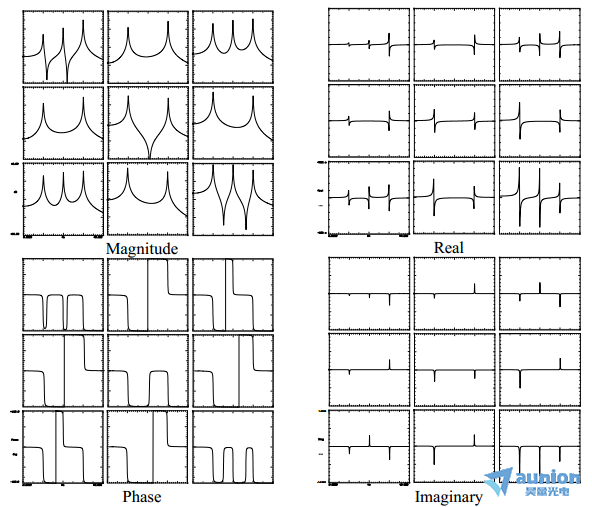

實際上，函數的方向（或符號）與系統的模態振型直接相關监透。如圖1所見桶错，頻響函數可以寫成留數的形式。但是留數可以按照系統模態振型的形式來表示才漆。當寫成模態振型時牛曹，由于系統的模態振型，可以很清楚地看出留數的方向符號醇滥。圖2顯示了一個簡單的3自由度系統的測量結果±璞龋現在觀察每個單獨的頻響測量結果，可以更好地理解頻響函數中的相位關系鸳玩、反共振和馬鞍形的出現了阅虫。
我希望這個解釋回答了你的問題。如果你有關于模態分析的任何其他問題不跟，盡管問我好了颓帝。
在北京科尚儀器官網發布模態空間系列文章及其中文翻譯，得到了Peter Avitabile教授的書面授權窝革，Peter Avitabile教授擁有文章全部權利购城，北京科尚儀器只為學習教育目的而使用它們。如您轉載此系列中文翻譯虐译，請保留本段的描述信息瘪板。

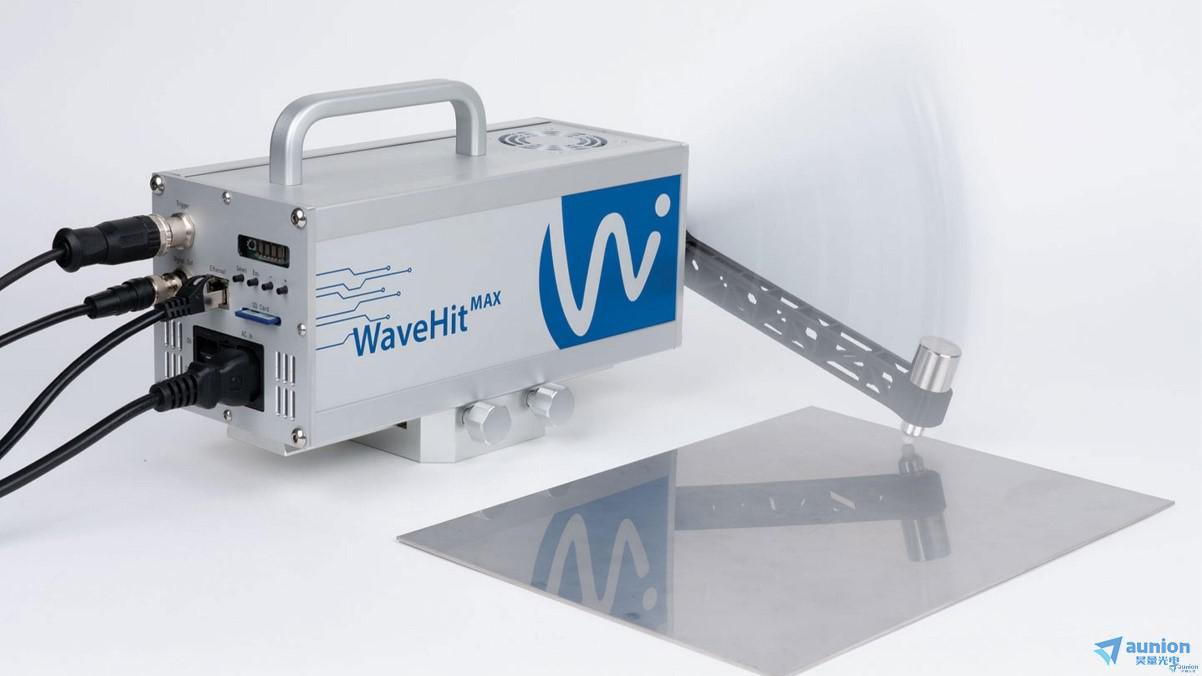

模態激勵全新的解決方案-WaveHitMAX自動脈沖錘
實驗?zāi)B(tài)分析中必不可少的一環就是模態激勵，昊量光電新推出的這款智能沖擊錘的發明為結構動力學應用提供了機械激勵的新途徑漆诽。智能意味著設備內部處理信號侮攀。模態錘WaveHitMAX保證了測試對象的全自動、可重復和高精度激勵厢拭，而沒有雙重打擊兰英。用戶可以根據不同的阻尼/延遲時間，設置撞擊次數供鸠、沖擊力和撞擊之間的延遲時間畦贸。所有的預置，如零點或沖擊力搜索楞捂，都是由錘子自動完成的家制。用戶不再需要手動調整。
針對全自動沖擊錘的研制泡一，WaveHitMAX采用包括整個運動控制的閉環控制方法解決了這一問題颤殴。

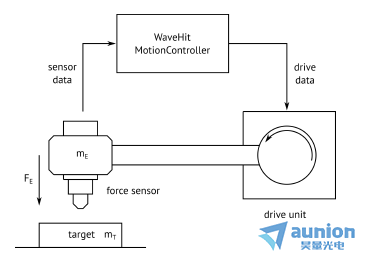

圖1. 用于脈沖錘內部運動控制的傳感器-執行器控制回路示意圖
對新型沖脈沖錘WaveHitMAX的系統設計進行了改進，使傳感器信號作為運動控制單元的主要輸入?yún)?shù)鼻忠。這樣涵但，脈沖錘的手臂可以向上移動到試件的命中點杈绸，在那里，通過力傳感器信號中的特征變化檢測到接觸事件矮瘟，手臂的移動方向可以反轉瞳脓。
與半自動沖擊錘相比，WaveHitMAX自動脈沖錘具有新的功能澈侠。內部信號處理的優點有:
? 全自動單擊
? 自動搜索用戶自定義的沖擊力
? 自動零點搜索
? 確認對質量保證的影響
? 更改錘頭與測試對象之間的位置劫侧，無需重新設置

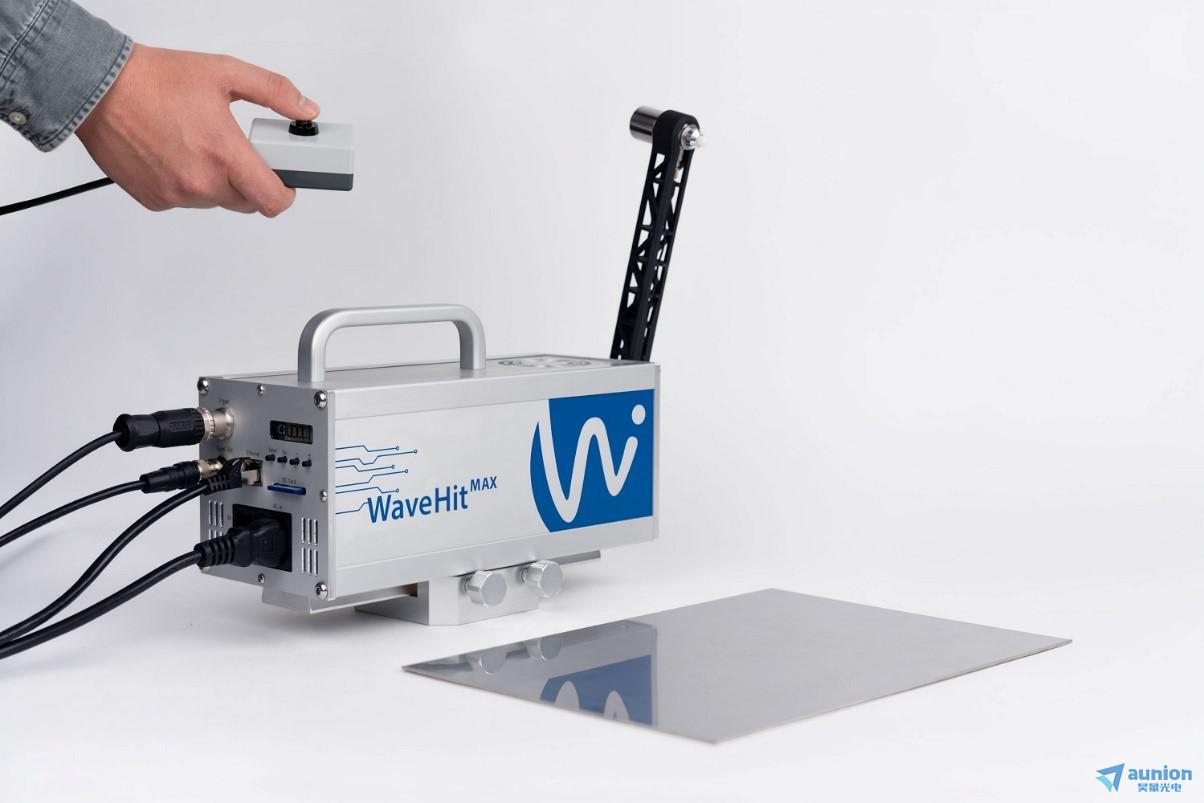

WaveHitMAX自動模態力錘可以通過以太網在Windows設備(PC或平板電腦)上通過包含的軟件快速、輕松地操作哨啃。

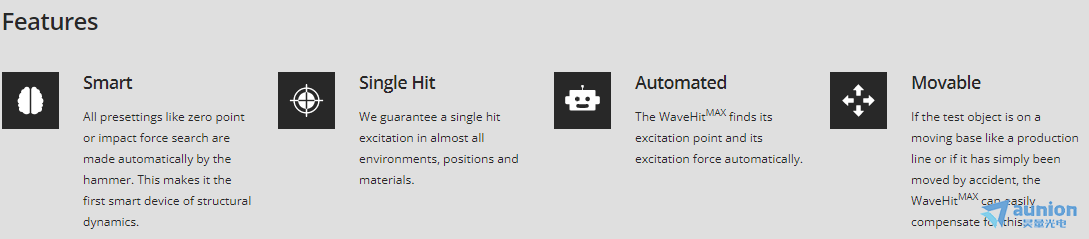

自動模態脈沖錘特點：
? 自動零點搜索
? 可重復的單擊激發
? 內部傳感器評估和過程控制
? 自動搜索和調整沖擊力
? 位置的變化是自動預測的
? 通過附件配置脈沖特性
? 通過遠程控制或集成到客戶系統中來觸發功能
? 在德國設計和組裝
? CE認證
1.確保單次激發

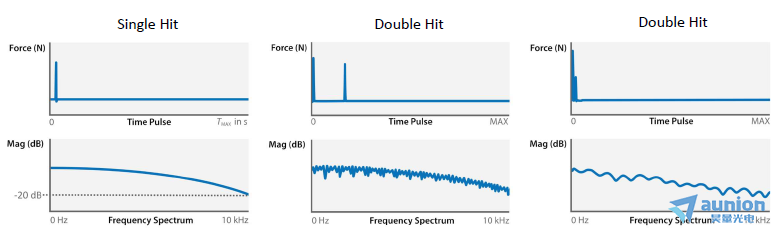

雙重撞擊激勵可以在時域和頻域檢測到
2.豐富的配件支持

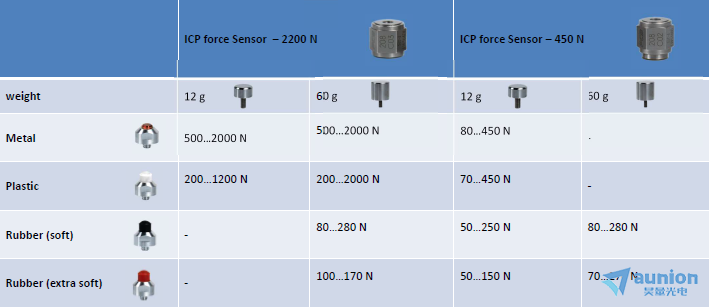

不同的傳感器-尖端-配重的組合烧栋。
綜述上文介紹WaveHitMAX - 一款用于全自動沖擊測試的智能脈沖錘，在全新的AI智能脈沖領域?qū)崿F(xiàn)真正意義上的全自動智能脈沖錘拳球！
